लचीला मुद्रित सर्किट असेंबली - डबल-लेयर पीसीबी फैक्ट्री डायरेक्ट सेल्स

उत्पाद विवरण

मॉडल: HQ00536

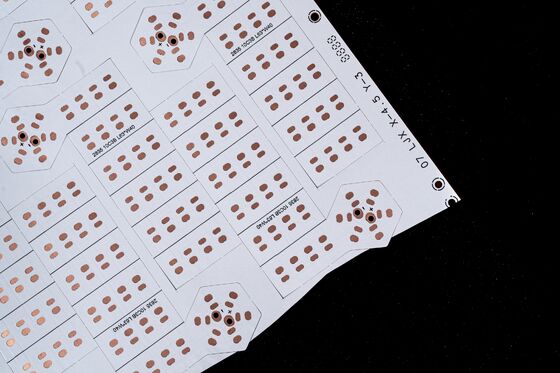

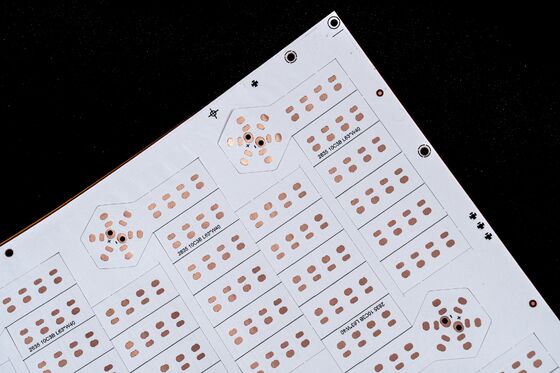

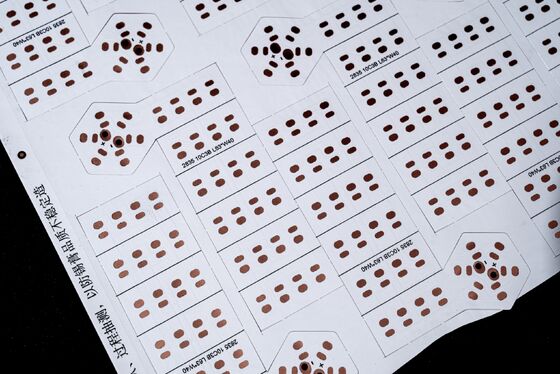

नाम: एलईडी लाइट स्ट्रिप एफपीसी

विशेषताएं:

• डबल-लेयर सर्किट बोर्ड
• दोनों तरफ ब्लैक फिल्म
• ब्लैक टेक्स्ट प्रिंटिंग
• सतह ओएसपी (ऑर्गेनिक सोल्डरबिलिटी प्रिजर्विंग) एंटी-ऑक्सीकरण उपचार

उत्पाद विनिर्देश

1. अनुकूलन विकल्प:
   एक लचीले पीसीबी और एफपीसी के पेशेवर निर्माता के रूप में, हम अपने उत्पादों को विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए तैयार करते हैं:

   • एलईडी लाइट स्ट्रिप एफपीसी
   • प्रिसिजन एफपीसी
   • रंगीन एलईडी स्ट्रिप एफपीसी
   • सिंगल-साइडेड, डबल-साइडेड, या मल्टी-लेयर्ड एफपीसी बोर्ड

2. यांत्रिक गुण:

   • बेंडिंग अनुप्रयोगों के लिए उत्कृष्ट लचीलापन और स्थायित्व
   • विश्वसनीयता सुनिश्चित करने के लिए फैक्ट्री परीक्षण मानकों में दसियों हज़ार बेंड चक्र शामिल हैं

एफपीसी डिज़ाइन पैरामीटर

1. आयामी विनिर्देश:

• प्रिसिजन एफपीसी: अधिकतम आकार: 240 मिमी x 500 मिमी (250 मिमी x 500 मिमी तक)
• न्यूनतम आकार: कोई प्रतिबंध नहीं
• रोल सामग्री बोर्ड: अधिकतम चौड़ाई: 240 मिमी; अधिकतम लंबाई: 100 मीटर

2. बोर्ड लेयर कॉन्फ़िगरेशन:

• सिंगल-लेयर बोर्ड सरल सर्किट अनुप्रयोगों (जैसे, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरण) के लिए उपयुक्त हैं।
• डबल-साइडेड बोर्ड में वाया के साथ तांबे की दो परतें होती हैं, जो जटिल प्रवाहकीय मार्गों को सक्षम करती हैं। आमतौर पर मोबाइल उपकरणों और ऑटोमोटिव इलेक्ट्रॉनिक्स में उपयोग किया जाता है।

3. सोल्डर मास्क रंग विकल्प:

• उपलब्ध रंग: पीला, काला, या सफेद
  • पीली फिल्म: सामान्य प्रयोजन अनुप्रयोगों (जैसे, केबल) के लिए आदर्श।
  • ब्लैक फिल्म: उच्च-अंत या प्रकाश-संवेदनशील उत्पादों (जैसे, कार, मोबाइल फोन, एलईडी डिस्प्ले) के लिए उपयुक्त।
  • व्हाइट फिल्म: एक अतिरिक्त सफेद कोटिंग परत शामिल है, जो परावर्तक अनुप्रयोगों (जैसे, प्रकाश जुड़नार, चिकित्सा सौंदर्य उपकरण) के लिए आदर्श है।

4. कॉपर फ़ॉइल मोटाई विकल्प:

• प्रिसिजन एफपीसी: सिंगल-लेयर विकल्प: 18µm (0.5oz), 35µm (1oz)
  डबल-लेयर विकल्प: 12µm (0.33oz), 18µm (0.5oz), या 35µm (1oz)
• मानक एफपीसी: सिंगल-लेयर विकल्प: 18µm/25µm/35µm (1oz)/50µm
  डबल-लेयर विकल्प: 18-25µm, 25-25µm, या 35µm

5. ट्रेस और स्पेस आयाम:

• न्यूनतम ट्रेस चौड़ाई: 4mil
• न्यूनतम रिक्ति: 4mil

एफपीसी डिज़ाइन के तकनीकी विनिर्देश

सर्किट पैरामीटर:

• अधिकतम ऑपरेटिंग वोल्टेज: 100V DC/AC
• इंसुलेशन प्रतिरोध: ≥5MΩ
• ढांकता हुआ शक्ति: 30kV/mm

सामग्री गुण:

• आधार सामग्री: उच्च-प्रदर्शन लचीली पॉलीमाइड फिल्म
• चिपकने वाली परत: टिकाऊ, गर्मी प्रतिरोधी एक्रिलिक चिपकने वाला
• सतह खत्म: बेहतर सोल्डरबिलिटी के लिए ओएसपी उपचार

सेवा प्रवाह

1. परियोजना परामर्श:

   • आवश्यकताओं को समझने और अनुरूप समाधान प्रदान करने के लिए प्रारंभिक चर्चा।

2. डिजाइन और प्रोटोटाइपिंग:

   • अनुरोध पर अनुकूलित डिजाइन सेवाएं उपलब्ध हैं।

3. उत्पादन:

   • सख्त गुणवत्ता नियंत्रण मानकों के साथ बड़े पैमाने पर उत्पादन।

4. परीक्षण:

   • विद्युत, यांत्रिक और पर्यावरणीय मूल्यांकन सहित व्यापक परीक्षण।

5. वितरण:

   • दुनिया भर में शिपिंग विकल्प उपलब्ध हैं।

फैक्टरी क्षमताएं

• आधुनिक विनिर्माण सुविधाएं
• उन्नत परीक्षण उपकरण (जैसे, बेंडिंग टेस्टर, इंसुलेशन प्रतिरोध विश्लेषक)
• आईएसओ-प्रमाणित गुणवत्ता प्रबंधन प्रणाली
• रैपिड प्रोटोटाइपिंग क्षमताएं

प्रमाण पत्र और सम्मान

टिप्पणियाँ

1. सभी उत्पाद RoHS अनुरूप हैं और अंतर्राष्ट्रीय सुरक्षा मानकों को पूरा करते हैं।
2. कस्टम ऑर्डर के लिए, कृपया विस्तृत तकनीकी विनिर्देश (पीडीएफ या Gerber फ़ाइलें पसंद की जाती हैं) प्रदान करें।
3. वॉल्यूम छूट या अनुकूलित पैकेजिंग समाधान के लिए हमसे संपर्क करें।
