एफपीसी डिजाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. आयामों के बारे में:

प्रेसिजन एफपीसी: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल मटेरियल बोर्ड: अधिकतम चौड़ाई 240। अधिकतम लंबाई 100 मीटर।

2. बोर्ड पर परतों की संख्या

• सिंगल-लेयर बोर्ड संरचना सरल है और आम तौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।
• सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्ड में कॉपर फॉयल की दो परतें, बढ़ी हुई वाया और गठित प्रवाहकीय पथ होते हैं। वे आम तौर पर मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और अन्य उत्पादों में उपयोग किए जाते हैं।

3. सोल्डर मास्क का रंग

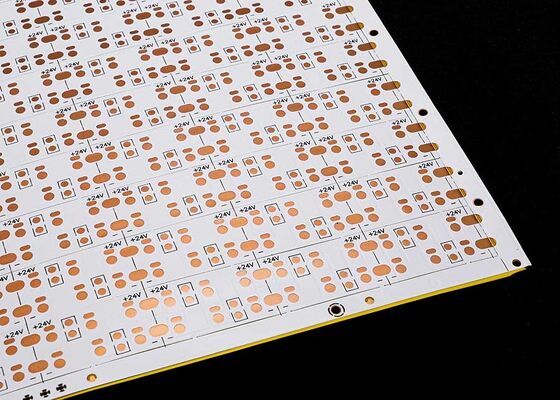

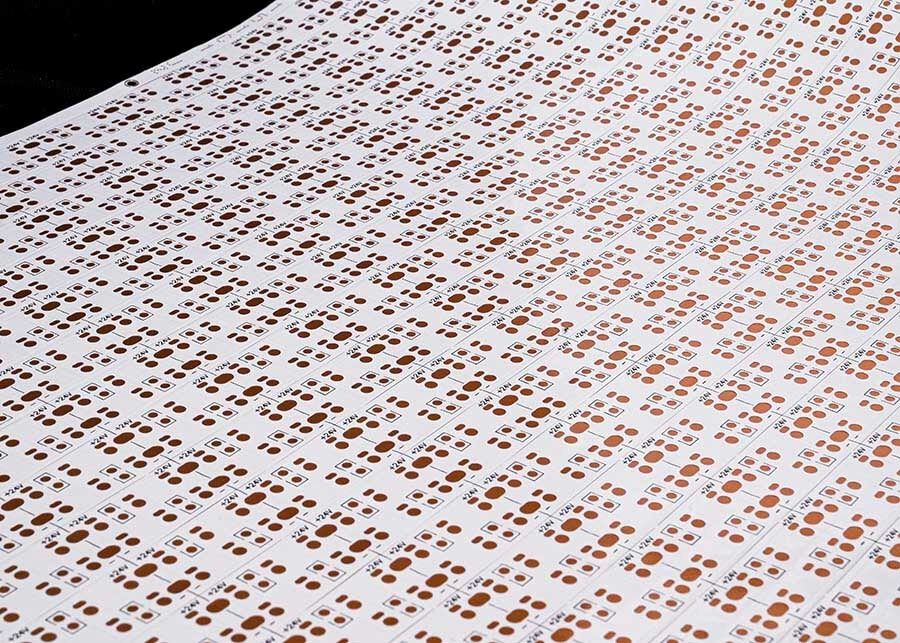

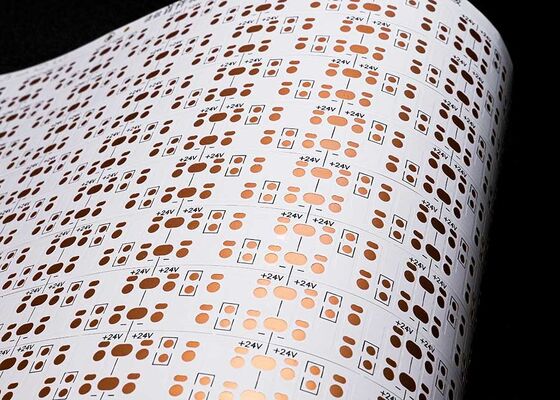

एफपीसी के सोल्डर मास्क के रंग पीले, काले और सफेद होते हैं। पीले रंग का उपयोग करने का सुझाव दिया जाता है, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। काली फिल्म आम तौर पर हाई-एंड या प्रकाश अवशोषित करने वाले उत्पादों में उपयोग की जाती है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीली फिल्म की तुलना में एक अतिरिक्त सफेद कोटिंग होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, मेडिकल ब्यूटी उत्पाद, आदि।

4. कॉपर फॉयल की मोटाई

• प्रेसिजन एफपीसी सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• प्रेसिजन एफपीसी डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• ऑर्डिनरी एफपीसी सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;
• ऑर्डिनरी एफपीसी डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um से चुना जा सकता है।

5. न्यूनतम लाइन चौड़ाई/लाइन रिक्ति

सामान्य परिस्थितियों में, जितनी छोटी कठिनाई होगी, दोष दर उतनी ही अधिक होगी, और आम तौर पर कम से कम 3mil का उपयोग करने की सलाह दी जाती है।
