एफपीसी बोर्ड कैसे डिजाइन करें?

हम लचीले मुद्रित सर्किट बोर्ड (एफपीसी) के पेशेवर निर्माता हैं, जो एफपीसी लचीले सर्किट बोर्ड, एचडीआई मुद्रित सर्किट बोर्ड, एसएमडी एलईडी लाइट स्ट्रिप,सीओबी एलईडी स्ट्रिप्स, पीसीबी बोर्ड डिजाइन, लचीला एलईडी डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक पीसीबी, और मुद्रित सर्किट असेंबली। हमारी सेवाओं में सर्किट कार्ड असेंबली और अधिक शामिल हैं।

उत्पाद का वर्णन:

• उत्पाद मॉडल:HQ00512

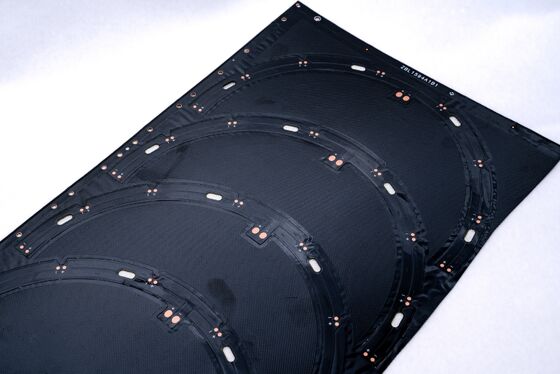

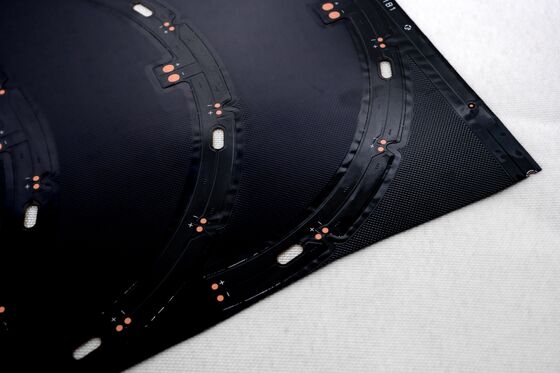

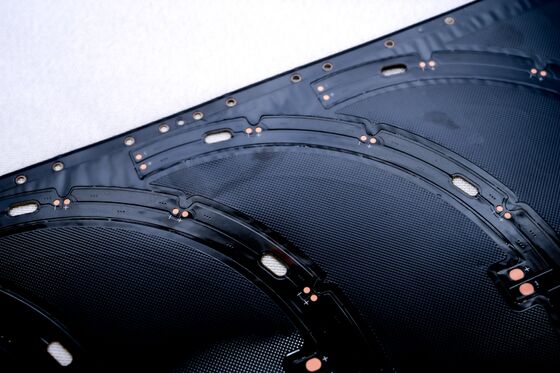

• उत्पाद का नामःघुमावदार प्लेट
• विशेषताएं:दो तरफा फिल्म कोटिंग, सफेद बेसबोर्ड, काला पाठ और ओएसपी एंटी-ऑक्सीडेशन उपचार के साथ डबल-लेयर्ड बोर्ड।

उत्पाद विनिर्देशः

1. अनुकूलन विकल्पः
   लचीले पीसीबी और एफपीसी बोर्डों के निर्माता के रूप में, हम विशिष्ट मोटाई आवश्यकताओं और प्रक्रिया आवश्यकताओं को पूरा करने के लिए सामग्री को दर्जी करते हैं। हम एकल पक्षीय, दो तरफा,और विभिन्न अनुप्रयोगों के लिए बहु-स्तरित एलईडी पट्टी एफपीसी.

2. लचीलापन और स्थायित्व:
   हमारे एफपीसी उत्कृष्ट लचीलापन और झुकने के लिए प्रतिरोध प्रदर्शित करते हैं। प्रत्येक बैच बड़े पैमाने पर उत्पादन से पहले एक पेशेवर झुकने परीक्षक के साथ कठोर परीक्षण से गुजरता है,विफलता के बिना मोड़ के हजारों चक्र सुनिश्चित करना.

एफपीसी डिजाइन पैरामीटरः

1. आयाम:

   • सटीकता FPC: अधिकतम आकारः 240mm x 500mm (250mm x 500mm तक), न्यूनतम आकार प्रतिबंध के बिना।
   • रोल सामग्री बोर्डः अधिकतम चौड़ाईः 240 मिमी, अधिकतम लंबाईः 100 मीटर।

2. परतों की संख्या:

   • एकल-परत बोर्ड संरचना में सरल हैं और औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरण अनुप्रयोगों के लिए आदर्श हैं।
   • दोतरफा बोर्डों में तांबे की पन्नी की दो परतें होती हैं, जिनमें बढ़े हुए वायस होते हैं, जो मोबाइल उपकरणों, ऑटोमोटिव उपकरणों और इसी तरह के उत्पादों में जटिल सर्किट के लिए उपयुक्त प्रवाहकीय मार्ग बनाते हैं।

3. सोल्डर मास्क रंगः
   विकल्पों में पीला, काला और सफेद शामिल हैं।

   • पीले रंग की सिफारिश सामान्य प्रयोजनों के अनुप्रयोगों के लिए की जाती है, जैसे केबल उत्पाद।
   • काले रंग का उपयोग आमतौर पर उच्च अंत या प्रकाश अवशोषित उत्पादों (जैसे, कार, फोन, एलईडी डिस्प्ले) में किया जाता है।
   • सफेद में एक अतिरिक्त परावर्तक कोटिंग शामिल है, जिससे यह प्रकाश व्यवस्था, एलईडी डिस्प्ले, चिकित्सा सौंदर्यशास्त्र और इसी तरह के अनुप्रयोगों के लिए आदर्श है जिन्हें प्रतिबिंब की आवश्यकता होती है।

4. तांबे की पन्नी की मोटाईः

   • परिशुद्धता FPC एकल पैनलः 18μm (0.5oz) या 35μm (1oz).
   • परिशुद्धता एफपीसी डबल-लेयर बोर्डः 12μm (0.33oz), 18μm (0.5oz), या 35μm (1oz).
   • मानक FPC एकल पैनलः 18μm/25μm/35μm (1oz)/50μm.
   • मानक एफपीसी डबल-लेयर बोर्डः विकल्पों में 18-25μm, 25-25μm, 35-35μm, या 35-70μm शामिल हैं।

5. न्यूनतम लाइन चौड़ाई/अंतरः
   जबकि छोटे आयाम संभव हैं, वे दोषों के जोखिम को बढ़ाते हैं। आम तौर पर लाइन चौड़ाई और अंतराल के लिए कम से कम 3 मिलीमीटर का उपयोग करने की सिफारिश की जाती है।
