पीसीबी बोर्ड कैसे डिज़ाइन करें?
हम पेशेवर लचीले मुद्रित सर्किट बोर्ड निर्माता हैं, एफपीसी लचीले सर्किट बोर्ड, एफपीसी लचीले मुद्रित सर्किट, एचडीआई मुद्रित सर्किट बोर्ड, एसएमडी एलईडी लाइट स्ट्रिप, सीओबी एलईडी स्ट्रिप, पीसीबी बोर्ड डिजाइन, लचीले एलईडी डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक पीसीबी, मुद्रित सर्किट असेंबली, सर्किट कार्ड असेंबली और इसी तरह प्रदान कर सकते हैं।

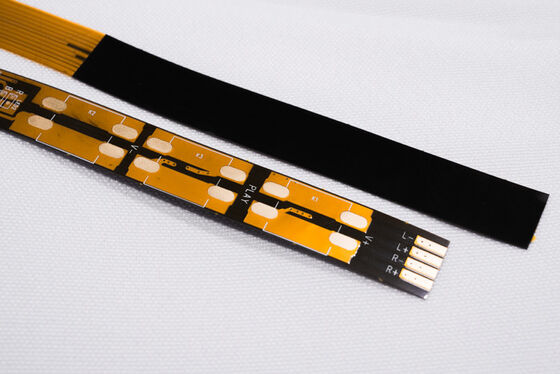

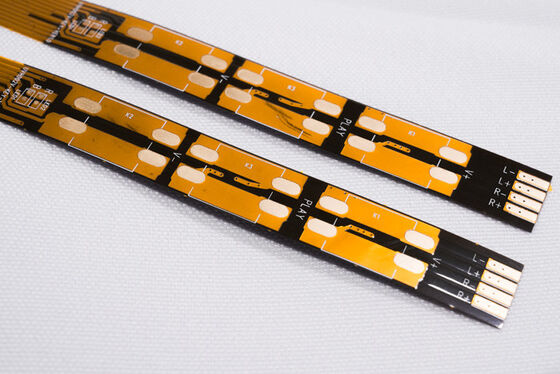

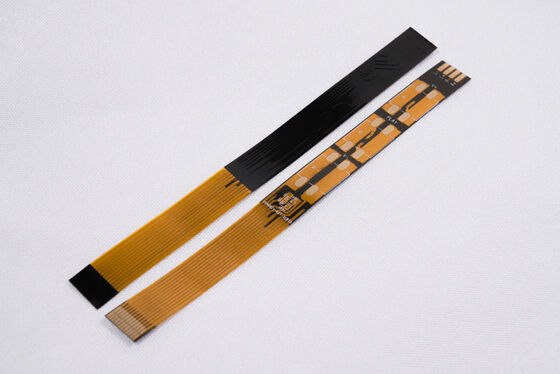

प्रेसिजन एफपीसी डबल लेयर सर्किट बोर्ड डबल-साइडेड एज प्रिंटेड सर्किट बोर्ड असेंबली

उत्पाद विवरण:

उत्पाद मॉडल:HQ043
उत्पाद का नाम: प्रेसिजन एफपीसी
उत्पाद सुविधाएँ: डबल लेयर सर्किट बोर्ड, डबल-साइडेड पीला फिल्म, सफेद टेक्स्ट, सतह गोल्ड-प्लेटेड

उत्पाद विनिर्देश:

1.हम फ्लेक्सिबल पीसीबी और एफपीसी निर्माता हैं, आपकी आवश्यकताओं के अनुसार विभिन्न सामग्री मोटाई और प्रक्रिया आवश्यकताओं को अनुकूलित करें एलईडी लाइट स्ट्रिप एफपीसी, प्रेसिजन एफपीसी, रंगीन एलईडी स्ट्रिप एफपीसी  और अन्य एलईडी फ्लेक्सिबल सर्किट बोर्ड सिंगल, डबल-साइडेड और मल्टी-लेयर के साथ।

2.अच्छा लचीलापन और झुकने के प्रति प्रतिरोध

कारखाने में एक पेशेवर बेंडिंग टेस्टर है, सामग्री के प्रत्येक बैच के माध्यम से

उत्पाद की गुणवत्ता सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन से पहले हजारों बेंडिंग परीक्षण।

एफपीसी डिजाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1.के बारे में आयाम:

प्रेसिजन एफपीसी: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240। अधिकतम लंबाई 100 मीटर।

2. बोर्ड पर परतों की संख्या सिंगल-लेयर बोर्ड संरचना सरल है और आम तौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है। सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्ड में कॉपर फॉयल की दो परतें होती हैं, वीआईए में वृद्धि होती है, और प्रवाहकीय पथ बनते हैं। वे आम तौर पर मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और अन्य उत्पादों में उपयोग किए जाते हैं।

• 3. सोल्डर मास्क रंग
• एफपीसी के सोल्डर मास्क रंग पीले, काले और सफेद होते हैं। पीले रंग का सुझाव दिया जाता है, पीला फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। काला फिल्म आम तौर पर उच्च-अंत या प्रकाश अवशोषित उत्पादों में उपयोग किया जाता है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीले फिल्म की तुलना में सफेद कोटिंग की एक अतिरिक्त परत होती है, और अक्सर उन उत्पादों में उपयोग की जाती है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद, आदि।

4. कॉपर फॉयल मोटाई प्रेसिजन एफपीसी सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;

प्रेसिजन एफपीसी डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।

साधारण एफपीसी सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;

• साधारण एफपीसी डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um से चुना जा सकता है।
• 5. न्यूनतम लाइन चौड़ाई/लाइन रिक्ति
• सामान्य परिस्थितियों में, जितनी छोटी कठिनाई होगी, दोष दर उतनी ही अधिक होगी, और आम तौर पर कम से कम 3mil का उपयोग करने की सिफारिश की जाती है।
• सेवा प्रक्रिया

1.परामर्श

एफपीसी फ्लेक्सिबल सर्किट बोर्ड डिजाइन और आर एंड डी निर्माण पर 16 साल का ध्यान, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना।

2.ऑफर

एक ही प्रकार की तकनीक, सामग्री, उन्नत तकनीक, मूल्य रियायतें का नमूना या बैच कोटेशन, ग्राहकों के लिए लागत बचाने के लिए बहुत कुछ।

3.पेशेवर

हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, पेशेवर उत्पादन, पैमाना है। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र में फैला है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ की हड्डी वाले कर्मचारी हैं।

4.डिजाइन

ग्राहकों को कई अंतरराष्ट्रीय प्रणाली प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 साल का पेशेवर और तकनीकी स्तर का अवक्षेपण, आपकी पसंद और विश्वास के योग्य है।

5.नमूना बनाना

हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: फ्लेक्सिबल सर्किट बोर्ड डुअल पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।

प्रमाण पत्र और सम्मान

कृपया ध्यान दें:

इस साइट पर सभी तस्वीरें वास्तविक हैं। प्रकाश व्यवस्था, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन में बदलाव के कारण, आपके द्वारा देखी जाने वाली छवि में कुछ डिग्री का रंग विपथन हो सकता है। गोंगडोंग होंगकी चीन में 16 साल के इतिहास के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पादों को हर साल अपडेट और अपग्रेड किया जाता है और हम सभी प्रकार की एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमें अपनी आवश्यकताएं बताएं, हम आपको पेशेवर समाधान, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और अन्य वन-स्टॉप सेवा प्रदान करने में मदद करेंगे।
