FPC बोर्ड कैसे डिज़ाइन करें?

हम पेशेवर लचीले प्रिंटेड सर्किट बोर्ड निर्माता हैं, जो FPC लचीला सर्किट बोर्ड, FPC लचीला प्रिंटेड सर्किट, HDI प्रिंटेड सर्किट बोर्ड, SMD एलईडी लाइट स्ट्रिप, COB एलईडी स्ट्रिप, FPC बोर्ड डिज़ाइन, लचीला एलईडी डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक PCB, प्रिंटेड सर्किट असेंबली, सर्किट कार्ड असेंबली, होम फेशियल मास्क ब्यूटी इंस्ट्रूमेंट और हेयर ग्रोथ डिवाइस सर्किट बोर्ड आदि प्रदान कर सकते हैं।

FPC विवरण:

FPC मॉडल:HQ050

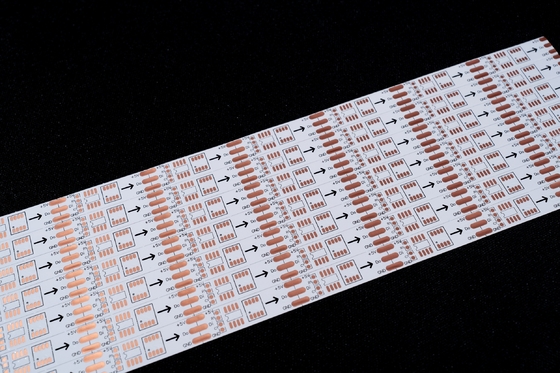

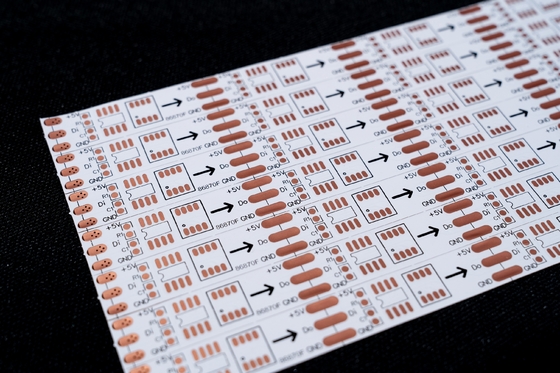

FPC का नाम: 5050RGB LED स्ट्रिप बोर्ड
FPC विशेषताएं: डबल लेयर बोर्ड, डबल-साइडेड फिल्म कोटिंग, व्हाइटबोर्ड, ब्लैक टेक्स्ट, OSP एंटीऑक्सीडेंट

I. मुख्य तकनीकी पैरामीटर​
(1) आयाम पैरामीटर​
प्रिसिजन FPC का अधिकतम आकार 240mm × 500mm (250mm × 500mm की सीमा के साथ) है, और न्यूनतम आकार पर कोई प्रतिबंध नहीं है। रोल सामग्री बोर्डों के लिए, अधिकतम चौड़ाई 240mm है और अधिकतम लंबाई 100 मीटर तक पहुंच सकती है। यह आकार सीमा विभिन्न FPC उत्पादों की उत्पादन आवश्यकताओं को पूरा कर सकती है, जिसमें FPC LED स्ट्रिप बोर्ड भी शामिल हैं। चूंकि FPC LED स्ट्रिप बोर्ड को विभिन्न स्थापना परिदृश्यों के अनुकूल होने की आवश्यकता होती है, इसलिए उनमें आकार लचीलेपन की उच्च आवश्यकताएं होती हैं, और प्रिसिजन FPC की आकार विशेषताएं इसे इसके लिए उपयुक्त बनाती हैं।​
(2) बोर्ड की परतों की संख्या​
सिंगल-लेयर बोर्ड: इसमें केवल एक परत तांबे की पन्नी और एक ही प्रवाहकीय पथ के साथ एक सरल संरचना है। यह औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरणों जैसे अपेक्षाकृत सरल सर्किट वाले क्षेत्रों पर लागू होता है। कुछ सरल FPC LED स्ट्रिप बोर्डों में, यदि सर्किट डिज़ाइन सरल है, तो सिंगल-लेयर बोर्ड भी बुनियादी प्रवाहकीय आवश्यकताओं को पूरा कर सकता है।​
डबल-लेयर बोर्ड: सिंगल-लेयर FPC की तुलना में, डबल-लेयर बोर्ड में तांबे की पन्नी की दो परतें होती हैं। यह विया जोड़कर जटिल प्रवाहकीय पथ बनाता है, जिसमें उच्च सर्किट एकीकरण होता है। इसका व्यापक रूप से मोबाइल फोन और ऑटोमोटिव उपकरणों जैसे उत्पादों में उपयोग किया जाता है, और यह FPC LED स्ट्रिप बोर्ड के लिए भी एक सामान्य संरचना है। क्योंकि FPC LED स्ट्रिप बोर्ड को कई LED घटकों और नियंत्रण सर्किट को एकीकृत करने की आवश्यकता होती है, डबल-लेयर बोर्ड सर्किट कनेक्शन और सिग्नल ट्रांसमिशन को अधिक कुशलता से महसूस कर सकते हैं।​
(3) सोल्डर मास्क रंग​
FPC के सोल्डर मास्क रंगों में मुख्य रूप से पीला, काला और सफेद शामिल हैं, जिनमें से प्रत्येक विभिन्न परिदृश्यों के लिए उपयुक्त है:​
पीला सोल्डर मास्क: यह अधिकांश FPC उत्पादों पर लागू होता है, जैसे विभिन्न केबल उत्पाद। मजबूत बहुमुखी प्रतिभा के साथ, इसका व्यापक रूप से पारंपरिक FPC और कुछ सरल FPC LED स्ट्रिप बोर्डों में उपयोग किया जाता है।​
काला सोल्डर मास्क: इसका उपयोग अक्सर उच्च-अंत FPC उत्पादों या प्रकाश अवशोषण की आवश्यकता वाले उत्पादों में किया जाता है, जैसे ऑटोमोटिव इलेक्ट्रॉनिक्स, मोबाइल फोन घटक और FPC LED स्ट्रिप बोर्ड। FPC LED स्ट्रिप बोर्ड के डिस्प्ले परिदृश्यों में, काला सोल्डर मास्क प्रकाश परावर्तन हस्तक्षेप को कम कर सकता है और डिस्प्ले प्रभाव में सुधार कर सकता है।​
सफेद सोल्डर मास्क: इसमें पीले रंग की तुलना में एक अतिरिक्त सफेद कोटिंग होती है, जिसमें अच्छी प्रकाश-परावर्तन क्षमता होती है। यह प्रकाश जुड़नार, एलईडी डिस्प्ले और मेडिकल ब्यूटी उत्पादों जैसे प्रकाश परावर्तन की आवश्यकता वाले FPC उत्पादों के लिए उपयुक्त है। FPC LED स्ट्रिप बोर्ड में, यदि LED प्रकाश के उपयोग की दर को बढ़ाना आवश्यक है, तो सफेद सोल्डर मास्क एक आदर्श विकल्प है।​
(4) तांबे की पन्नी की मोटाई​
विभिन्न प्रकार के FPC के लिए तांबे की पन्नी की मोटाई का चयन इस प्रकार है:​
प्रिसिजन FPC: सिंगल-लेयर बोर्ड के लिए, 18μm (0.5oz) और 35μm (1oz) वैकल्पिक हैं; डबल-लेयर बोर्ड के लिए, 12μm (0.33oz), 18μm (0.5oz) और 35μm (1oz) उपलब्ध हैं।​
साधारण FPC: सिंगल-लेयर बोर्ड के लिए, 18μm, 25μm, 35μm (1oz) और 50μm का चयन किया जा सकता है; डबल-लेयर बोर्ड के लिए, 18 - 25μm, 25 - 25μm, 35 - 35μm और 35 - 70μm वैकल्पिक हैं।​
FPC LED स्ट्रिप बोर्ड अक्सर चालकता और लचीलेपन को संतुलित करने के लिए 18μm या 35μm तांबे की पन्नी चुनते हैं। 18μm तांबे की पन्नी उच्च लचीलेपन की आवश्यकताओं वाले FPC LED स्ट्रिप बोर्ड के लिए उपयुक्त है, जबकि 35μm तांबे की पन्नी उच्च-वर्तमान परिदृश्यों में अधिक लाभ रखती है।​
(5) तांबे की पन्नी की मोटाई विनिर्देश​
प्रिसिजन FPC: सिंगल-लेयर बोर्ड 18μm (0.5oz) और 35μm (1oz) चुन सकते हैं; डबल-लेयर बोर्ड 12μm (0.33oz), 18μm (0.5oz) और 35μm (1oz) का चयन कर सकते हैं।​
साधारण FPC: सिंगल-लेयर बोर्ड में 18μm, 25μm, 35μm (1oz) और 50μm के विकल्प हैं; डबल-लेयर बोर्ड 18 - 25μm, 25 - 25μm, 35 - 35μm और 35 - 70μm हो सकते हैं।​
FPC LED स्ट्रिप बोर्ड के लिए तांबे की पन्नी की मोटाई का चयन करते समय वर्तमान भार और लचीलेपन की आवश्यकताओं पर विचार करना चाहिए। कम-शक्ति वाले FPC LED स्ट्रिप बोर्ड के लिए, 18μm तांबे की पन्नी आवश्यकताओं को पूरा कर सकती है; उच्च-शक्ति वाले बोर्डों के लिए, 35μm और उससे अधिक तांबे की पन्नी प्रवाहकीय स्थिरता को बेहतर ढंग से सुनिश्चित कर सकती है।​
(6) न्यूनतम लाइन चौड़ाई/अंतर​
लाइन की चौड़ाई और अंतर जितना छोटा होगा, FPC उत्पादन में उतनी ही अधिक कठिनाई होगी और दोष दर उतनी ही अधिक होगी। आम तौर पर यह अनुशंसा की जाती है कि न्यूनतम लाइन चौड़ाई/अंतर 3mil से कम न हो। यह पैरामीटर FPC LED स्ट्रिप बोर्ड के लिए विशेष रूप से महत्वपूर्ण है। FPC LED स्ट्रिप बोर्ड में लाइन चौड़ाई और अंतर का सटीक नियंत्रण सीधे उनके प्रवाहकीय प्रदर्शन और सेवा जीवन को प्रभावित करता है, क्योंकि उनके सर्किट घने होते हैं।​
II. सेवा प्रक्रिया​
(1) परामर्श सेवाएं​
FPC और FPC LED स्ट्रिप बोर्ड के डिजाइन, अनुसंधान और विकास और निर्माण पर 16 वर्षों के ध्यान के साथ, हम ग्राहकों को व्यक्तिगत समाधान प्रदान कर सकते हैं, जिसमें डिजाइन चित्रों का अनुकूलन, नए उत्पाद विकास पर मार्गदर्शन और प्रासंगिक तकनीकी सहायता शामिल है, जिससे ग्राहकों को FPC और FPC LED स्ट्रिप बोर्ड के अनुप्रयोग में तकनीकी समस्याओं को हल करने में मदद मिलती है।​
(2) उद्धरण सेवाएं​
हम समान तकनीकों और सामग्रियों के साथ FPC और FPC LED स्ट्रिप बोर्ड के नमूनों या थोक ऑर्डर के लिए उद्धरण प्रदान करते हैं। उन्नत तकनीक और अनुकूलित सामग्री चयन पर भरोसा करते हुए, हम मूल्य लाभ प्राप्त करते हैं और ग्राहकों के लिए लागत में काफी कमी करते हैं।​
(3) पेशेवर ताकत​
कंपनी जर्मनी, जापान, ताइवान, चीन और अन्य क्षेत्रों से उन्नत उत्पादन उपकरण और तकनीकों से लैस है, जो FPC और FPC LED स्ट्रिप बोर्ड का पेशेवर और बड़े पैमाने पर उत्पादन करती है। कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र में फैला हुआ है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी आधार हैं, जो FPC और FPC LED स्ट्रिप बोर्ड के उच्च-गुणवत्ता वाले उत्पादन की गारंटी प्रदान करते हैं।​
(4) डिजाइन सेवाएं​
हम ग्राहकों को FPC और FPC LED स्ट्रिप बोर्ड के लिए पूर्ण-प्रक्रिया समाधान प्रदान कर सकते हैं। कई अंतरराष्ट्रीय सिस्टम प्रमाणपत्र पास करते हुए, हम सबस्ट्रेट उत्पादन, वायरिंग डिजाइन, सिद्धांत डिजाइन, मोल्ड विकास, पैच, प्लग-इन और स्टील मेश उत्पादन जैसी वन-स्टॉप सेवाएं प्रदान करते हैं। 16 वर्षों के पेशेवर तकनीकी संचय के साथ, हम FPC और FPC LED स्ट्रिप बोर्ड के लिए विश्वसनीय डिजाइन समर्थन सुनिश्चित करते हैं।​
(5) प्रोटोटाइपिंग सेवाएं​
हम FPC और FPC LED स्ट्रिप बोर्ड की प्रोटोटाइपिंग और अनुकूलन सेवाओं में विशेषज्ञ हैं, जो एक त्वरित उत्पादन लाइन से लैस हैं। उदाहरण के लिए, FPC डबल-लेयर बोर्ड (FPC LED स्ट्रिप बोर्ड डबल-लेयर बोर्ड सहित) के प्रोटोटाइप 5 - 7 दिनों के भीतर पूरे किए जा सकते हैं।​
नोट: इस वेबसाइट पर सभी तस्वीरें साइट पर ली गई हैं। प्रकाश, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन में अंतर के कारण, दृश्य रंग अंतर हो सकते हैं। चीन में 16 साल के इतिहास के साथ एक पेशेवर सर्किट बोर्ड निर्माता के रूप में, GongDong HongQi हर साल FPC और FPC LED स्ट्रिप बोर्ड जैसे उत्पादों को अपडेट और अपग्रेड करता है, जो विभिन्न FPC प्रोटोटाइपिंग और अनुकूलन सेवाओं पर ध्यान केंद्रित करता है। यदि आपको FPC या FPC LED स्ट्रिप बोर्ड की आवश्यकता है, तो आप हमें विशिष्ट आवश्यकताओं के बारे में सूचित कर सकते हैं, और हम सबस्ट्रेट उत्पादन और वायरिंग डिजाइन सहित पेशेवर समाधान और वन-स्टॉप सेवाएं प्रदान करेंगे। ऑनलाइन परामर्श करने या ईमेल द्वारा हमसे संपर्क करने के लिए आपका स्वागत है, और हमारी पेशेवर बिक्री टीम आपको वन-ऑन-वन सेवाएं प्रदान करेगी।​
