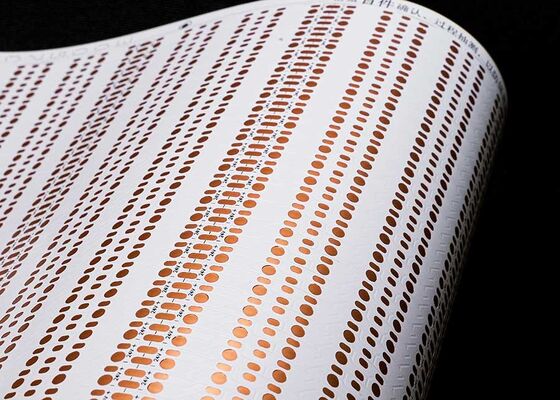

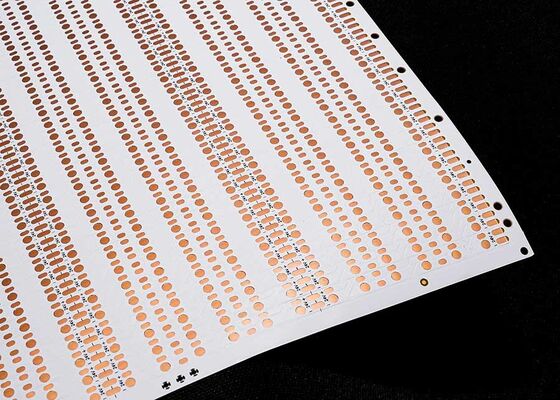

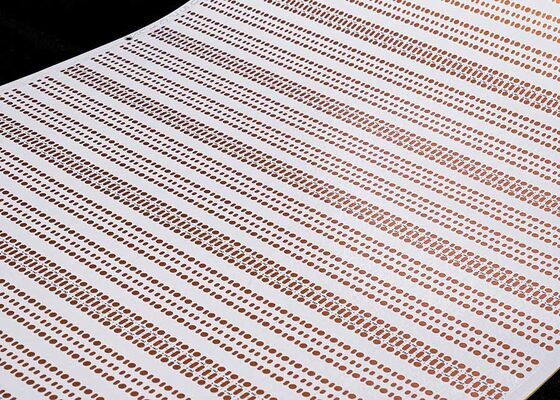

FPCB 2835 लचीला एलईडी स्ट्रिप सर्किट बोर्ड जिसमें 60LED लाइट बीट्स डबल साइडेड सर्किट बोर्ड हैं

उत्पाद विवरण:

उत्पाद मॉडल:HQ30057
उत्पाद का नाम: लचीला एलईडी स्ट्रिप सर्किट बोर्ड
उत्पाद की विशेषताएं: डबल लेयर बोर्ड जिसमें डबल-साइडेड व्हाइट फिल्म ब्लैक कैरेक्टर ओएसपी एंटीऑक्सीडेंट है

उत्पाद विनिर्देश:2835,60LED लाइट बीट्स/पीसीएस, आकार: 5*503 मिमी, 12V डबल-साइडेड बोर्ड व्हाइट फिल्म FPCB

FPC डिज़ाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. के बारे में आयाम:

प्रिसिजन FPC: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240. अधिकतम लंबाई 100 मीटर।

2. संख्या बोर्ड पर परतें सिंगल-लेयर बोर्ड संरचना सरल है और आमतौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।

• सिंगल-लेयर FPC की तुलना में, डबल-साइडेड बोर्ड में तांबे की पन्नी की दो परतें होती हैं, बढ़े हुए विआ होते हैं, और प्रवाहकीय पथ बनते हैं। इनका उपयोग आमतौर पर मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य उत्पादों में किया जाता है।
• 3. सोल्डर

मास्क रंग FPC के सोल्डर मास्क रंग पीले, काले और सफेद होते हैं। पीला उपयोग करने का सुझाव दें, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। काली फिल्म आमतौर पर उच्च-अंत या प्रकाश-अवशोषित उत्पादों में उपयोग की जाती है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीली फिल्म की तुलना में एक अतिरिक्त परत सफेद कोटिंग होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद, आदि।

4. तांबे की पन्नी की मोटाई

प्रिसिजन FPC सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;

• प्रिसिजन FPC डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• साधारण FPC सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;
• साधारण FPC डबल-लेयर बोर्ड 18-25um, 25-25um, 35-35um, या 35-70um से चुने जा सकते हैं।
• 5. न्यूनतम रेखा चौड़ाई/रेखा रिक्ति

सामान्य परिस्थितियों में, कठिनाई जितनी कम होगी, दोष दर उतनी ही अधिक होगी, और आमतौर पर कम से कम 3mil का उपयोग करने की सलाह दी जाती है।

सेवा प्रक्रिया

1. परामर्श

FPC लचीले सर्किट बोर्ड डिजाइन और अनुसंधान एवं विकास निर्माण पर 16 वर्षों का ध्यान, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना।

2. प्रस्ताव

एक ही प्रकार की तकनीक, सामग्री, उन्नत तकनीक का नमूना या बैच उद्धरण, मूल्य रियायतें, ग्राहकों के लिए लागत को बहुत कम करती हैं।

3. पेशा

हमारी कंपनी में जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, पेशेवर उत्पादन, पैमाने हैं। हमारे कारखाने में लगभग 20,000 वर्ग मीटर का क्षेत्र शामिल है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ कर्मी हैं।

4. डिजाइन

ग्राहकों को कई अंतरराष्ट्रीय सिस्टम प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 वर्षों का पेशेवर और तकनीकी स्तर वर्षा, आपकी पसंद और विश्वास के योग्य।

5. नमूना बनाना

हम FPC नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: लचीले सर्किट बोर्ड दोहरे पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।

प्रमाणपत्र और सम्मान

कृपया ध्यान दें:

इस साइट पर सभी तस्वीरें वास्तविक हैं। प्रकाश व्यवस्था, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन में बदलाव के कारण, आपके द्वारा देखी गई छवि में कुछ हद तक वर्णक्रमीय विचलन हो सकता है। GongDong HongQi चीन में 16 साल के इतिहास के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पादों को हर साल अपडेट और अपग्रेड किया जाता है और हम सभी प्रकार के FPC नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमें अपनी आवश्यकताएं बताएं, हम आपको पेशेवर समाधान, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और अन्य वन-स्टॉप सेवा प्रदान करने में मदद करेंगे।

कृपया हमसे ऑनलाइन संपर्क करें या हमें ई-मेल करें,

और हम आपको हमारी पेशेवर बिक्री टीम से वन-ऑन-वन सेवा प्रदान करेंगे।आपके समय के लिए धन्यवाद।
