HQ046 एलईडी लाइट स्ट्रिप एफपीसी के लिए तकनीकी विनिर्देश और अनुकूलन सेवाएं

सार

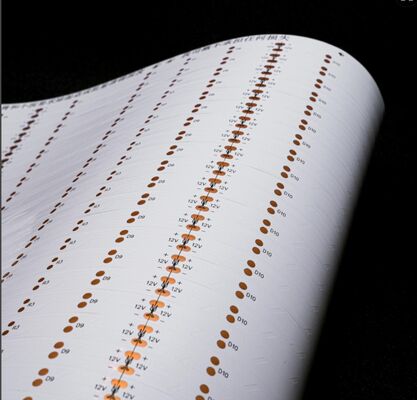

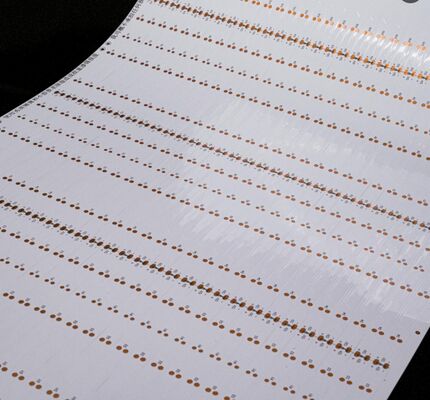

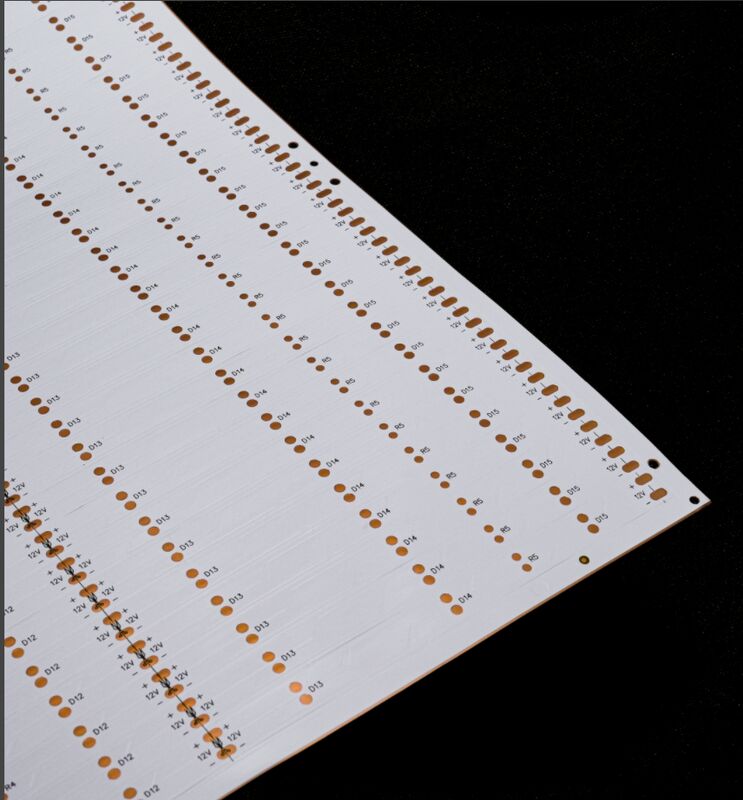

1HQ0156 एलईडी लाइट स्ट्रिप एफपीसी का उत्पाद अवलोकन

2तकनीकी विनिर्देश और अनुकूलन क्षमताएं

2.1 आयामी मापदंड

• परिशुद्धता FPC: अधिकतम आयाम 240×500mm (सीमा विनिर्देशः 250×500mm); कोई न्यूनतम आकार प्रतिबंध नहीं, सूक्ष्म पैमाने पर कस्टम डिजाइन का समर्थन करता है।
• रोल प्रकार का एफपीसी: अधिकतम चौड़ाई 240 मिमी; अधिकतम लंबाई 100 मीटर, उच्च मात्रा में निरंतर उत्पादन के लिए अनुकूलित।

2.2 सर्किट परत विन्यास

• सिंगल लेयर एफपीसीः लागत-कुशल सुव्यवस्थित संरचना, औद्योगिक नियंत्रण, बुनियादी इलेक्ट्रॉनिक उपकरणों और प्रवेश स्तर के एलईडी प्रकाश व्यवस्था में कम जटिलता वाले सर्किट के लिए उपयुक्त है।
• डबल-लेयर एफपीसीः विश्वसनीय इंटरलेयर कनेक्टिविटी के लिए बेहतर प्लेट किए गए-थ्रू-होल्स (पीटीएच) के साथ दोहरी तांबे की पन्नी परतें, ऑटोमोबाइल प्रकाश व्यवस्था जैसे उच्च एकीकरण अनुप्रयोगों के लिए आदर्श,स्मार्ट डिवाइस बैकलाइट्स, और मध्य से उच्च अंत एलईडी लाइट स्ट्रिप्स।
• मल्टी-लेयर एफपीसीः अनुकूलन योग्य परत अति-उच्च जटिलता वाले परिदृश्यों के लिए गिना जाता है जिन्हें घने वायरिंग, मल्टी-सिग्नल समानांतर संचरण और उन्नत कार्यात्मक एकीकरण की आवश्यकता होती है।

2.3 सोल्डर मास्क विकल्प और अनुप्रयोग परिदृश्य

• येलो सोल्डर मास्क: सामान्य प्रयोजन के अनुप्रयोगों के लिए सार्वभौमिक समाधान (जैसे, मानक केबल असेंबली) जो संतुलित लागत-प्रभावशीलता और प्रक्रिया संगतता प्रदान करता है।
• ब्लैक सोल्डर मास्क: उच्च अंत प्रकाश व्यवस्था (ऑटोमोटिव हेडलाइट, एलईडी डिस्प्ले, स्मार्टफोन बैकलाइट) के लिए बेहतर प्रकाश अवशोषण के कारण पसंद किया जाता है,प्रतिबिंब को कम करना और दृश्य एकरूपता को बढ़ाना.
• व्हाइट सोल्डर मास्कः प्रकाश उपयोग को अधिकतम करने के लिए उच्च-प्रतिबिंबित कोटिंग से लैस, पेशेवर प्रकाश व्यवस्था, चिकित्सा सौंदर्य संबंधी उपकरणों और उच्च चमक वाले एलईडी डिस्प्ले के लिए उपयुक्त।

2.4 तांबे की पन्नी की मोटाई के विनिर्देश

• सटीकता FPC:
  • एकल परतः 18μm (0.5oz), 35μm (1oz)
  • दोहरी परत: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• मानक एफपीसीः
  • एकल परत: 18μm, 25μm, 35μm (1oz), 50μm
  • दोहरी परत: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 न्यूनतम लाइन चौड़ाई/अंतर

3. मुख्य प्रदर्शन और गुणवत्ता आश्वासन

3.1 लचीलापन और झुकने की स्थायित्व

• आधार सामग्री के प्रत्येक बैच को लगातार यांत्रिक प्रदर्शन सुनिश्चित करने के लिए पेशेवर झुकने की थकान परीक्षकों के साथ परीक्षण से गुजरता है।
• सभी तैयार उत्पाद सामूहिक उत्पादन से पहले कम से कम 10,000 झुकने के चक्र (आईपीसी परीक्षण मानकों के अनुसार) से गुजरते हैं, जो गतिशील अनुप्रयोगों (फोल्डेबल प्रकाश व्यवस्था,घुमावदार सतहों पर स्थापित, और दोहराए जाने वाले गति परिदृश्य) ।

3.2 विनिर्माण क्षमता और सुविधाएं

• फैक्ट्री पदचिह्नः लगभग 20,000 वर्ग मीटर, जिसमें स्वच्छ कमरे के उत्पादन वातावरण हैं।
• कार्यबल: 800 से अधिक कर्मचारी, जिनमें से 50 वरिष्ठ तकनीकी विशेषज्ञ हैं जिनके पास व्यापक एफपीसी डिजाइन और विनिर्माण विशेषज्ञता है।
• उत्पादन क्षमताः दो लाइन संचालन जो त्वरित नमूना निर्माण और उच्च मात्रा वाले बैच उत्पादन दोनों का समर्थन करता है, जिसमें 5 मिलियन वर्ग मीटर से अधिक का मासिक उत्पादन होता है।

4अनुकूलन सेवा प्रोटोकॉल

4.1 तकनीकी परामर्श और समाधान डिजाइन

• विशिष्ट अनुप्रयोग वातावरण (तापमान, आर्द्रता, यांत्रिक तनाव) के अनुरूप समाधान डिजाइन।
• बेहतर विनिर्माण क्षमता (डीएफएम) और प्रदर्शन में सुधार के लिए ड्राइंग अनुकूलन।
• नए उत्पाद विकास का समर्थन, अवधारणा सत्यापन से प्रोटोटाइप परीक्षण तक।
• सामग्री चयन, परत विन्यास और पैरामीटर अनुकूलन पर पेशेवर मार्गदर्शन।

4.2 उद्धरण और लागत अनुकूलन

• परिवर्तनशीलता और अपशिष्ट को कम करने के लिए मानकीकृत उत्पादन प्रक्रियाएं।
• दीर्घकालिक आपूर्तिकर्ता साझेदारी के साथ उच्च गुणवत्ता वाले कच्चे माल की रणनीतिक आपूर्ति।
• श्रम लागत को कम करने के लिए कुशल उत्पादन अनुसूची और प्रक्रिया स्वचालन।

4.3 एकीकृत डिजाइन और निर्माण

• सख्त सामग्री निरीक्षण और सत्यापन के साथ आधार सब्सट्रेट निर्माण।
• IPC-2221 मानकों के अनुरूप परिशुद्धता सर्किट रूटिंग और योजनागत डिजाइन।
• विशिष्ट रूप कारकों और माउंटिंग आवश्यकताओं के लिए कस्टम मोल्ड विकास।
• एसएमटी (सतह माउंट प्रौद्योगिकी) और उच्च परिशुद्धता संरेखण (± 0.02 मिमी सहिष्णुता) के साथ छेद के माध्यम से विधानसभा।
• इष्टतम मिलाप गुणवत्ता के लिए सर्किट डिजाइन के अनुरूप स्टील जाल निर्माण।

4.4 नमूना निर्माण और नेतृत्व समय

• अग्रिम समयः डबल-लेयर एफपीसी नमूनों के लिए 5-7 दिन; एकल-लेयर नमूनों के लिए 3-5 दिन।
• नमूना सत्यापनः प्रत्येक नमूना वितरण से पहले विद्युत निरंतरता परीक्षण, झुकने के प्रतिरोध परीक्षण और वेल्डेबिलिटी सत्यापन से गुजरता है।

5प्रमाणपत्र और महत्वपूर्ण नोट्स

• प्रमाणपत्रः उत्पाद लाइन में आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, यूएल 94 लौ retardant प्रमाणन, और RoHS अनुपालन है।विस्तृत प्रमाणन दस्तावेज अनुरोध पर उपलब्ध हैं.
• पर्यावरणीय अनुपालन: सभी सामग्री RoHS और REACH आवश्यकताओं को पूरा करती हैं, जिससे यह सुनिश्चित होता है कि प्रतिबंधित पदार्थों का उपयोग नहीं किया जाता है।
• छवि अस्वीकरणः आधिकारिक प्लेटफार्मों पर उत्पाद छवियां मानक परिस्थितियों में ली जाती हैं। प्रकाश व्यवस्था, शूटिंग कोणों,या डिस्प्ले रिज़ॉल्यूशन वास्तविक उत्पादों को प्राथमिकता दी जाती है.
• निरंतर सुधार: हमारे एफपीसी उत्पाद पोर्टफोलियो को नियमित रूप से उभरती प्रौद्योगिकियों और उद्योग मानकों के आधार पर अपडेट किया जाता है।प्रदर्शन बढ़ाने और आवेदन के दायरे का विस्तार करने के लिए वार्षिक तकनीकी उन्नयन के साथ.
