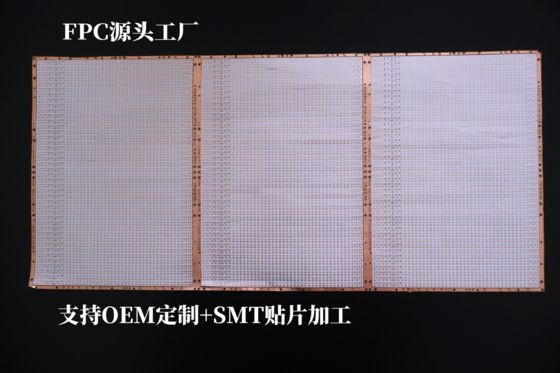

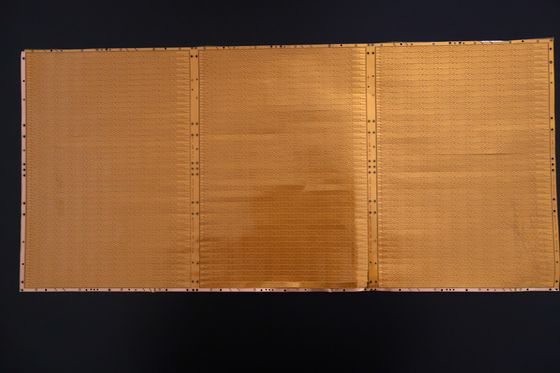

फ्लेक्सिबल प्रिंटेड सर्किट (एफपीसी) आधुनिक एलईडी लाइट स्ट्रिप अनुप्रयोगों में महत्वपूर्ण घटक हैं, जिनके लिए उच्च लचीलापन, विश्वसनीयता और अनुकूलन अनुकूलन क्षमता की आवश्यकता होती है। यह पेपर HQ49512 एलईडी लाइट स्ट्रिप एफपीसी के तकनीकी मापदंडों, प्रदर्शन विशेषताओं और सेवा प्रवाह का विवरण देता है, जो विभिन्न प्रकाश परिदृश्यों के लिए डिज़ाइन किया गया एक डबल-लेयर फ्लेक्सिबल सर्किट बोर्ड है। यह निर्माता की अनुकूलन क्षमताओं, गुणवत्ता नियंत्रण उपायों और तकनीकी सहायता प्रणाली पर भी विस्तार से बताता है, जो एलईडी लाइट स्ट्रिप एफपीसी समाधानों का चयन करने वाले उद्योग के चिकित्सकों के लिए एक व्यापक संदर्भ प्रदान करता है।

HQ046 एलईडी लाइट स्ट्रिप अनुप्रयोगों के लिए इंजीनियर किया गया एक विशेष एफपीसी है, जो संरचनात्मक स्थिरता और पर्यावरणीय अनुकूलन क्षमता को एकीकृत करता है। इसके मुख्य गुण इस प्रकार हैं:

16 वर्षों के अनुभव के साथ एक पेशेवर एफपीसी निर्माता के रूप में, हम एलईडी लाइट स्ट्रिप एफपीसी के लिए व्यापक अनुकूलन प्रदान करते हैं, जिसमें सिंगल-लेयर, डबल-लेयर और मल्टी-लेयर संरचनाएं शामिल हैं। मुख्य तकनीकी मापदंडों और अनुकूलन विकल्पों का विवरण नीचे दिया गया है:

• प्रेसिजन एफपीसी: अधिकतम आकार: 240×500 मिमी (सीमा: 250×500 मिमी); न्यूनतम आकार: कोई प्रतिबंध नहीं।
• रोल सामग्री एफपीसी: अधिकतम चौड़ाई: 240 मिमी; अधिकतम लंबाई: 100 मीटर।

एफपीसी लेयर का चयन एप्लिकेशन की जटिलता द्वारा निर्धारित किया जाता है, जिसमें निम्नलिखित विशिष्ट परिदृश्य हैं:

• सिंगल-लेयर एफपीसी: सरल संरचना, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और बुनियादी प्रकाश प्रणालियों में कम-जटिलता वाले सर्किट के लिए उपयुक्त।
• डबल-लेयर एफपीसी: संवाहक पथों के लिए उन्नत वाया के साथ दोहरी तांबे की पन्नी परतें, मोबाइल उपकरणों, ऑटोमोटिव इंस्ट्रूमेंट्स पैनल और मध्य-से-उच्च-अंत एलईडी लाइट स्ट्रिप्स जैसे उच्च-एकीकरण उत्पादों के लिए आदर्श।
• मल्टी-लेयर एफपीसी: घने वायरिंग और मल्टी-सिग्नल ट्रांसमिशन की आवश्यकता वाले अल्ट्रा-हाई-कॉम्प्लेक्सिटी अनुप्रयोगों के लिए अनुकूलन योग्य।

सोल्डर मास्क रंग विशिष्ट कार्यात्मक और सौंदर्य आवश्यकताओं के लिए अनुकूलित है:

• पीला सोल्डर मास्क: इसकी लागत-प्रभावशीलता और संगतता के कारण अधिकांश उत्पादों (जैसे, सामान्य केबल असेंबली) के लिए सार्वभौमिक विकल्प।
• काला सोल्डर मास्क: उच्च-अंत या प्रकाश-अवशोषित अनुप्रयोगों (जैसे, ऑटोमोटिव प्रकाश व्यवस्था, स्मार्टफोन बैकलाइट्स, एलईडी डिस्प्ले) के लिए पसंद किया जाता है ताकि प्रकाश प्रतिबिंब को कम किया जा सके और दृश्य स्थिरता में सुधार किया जा सके।
• सफेद सोल्डर मास्क: बढ़ी हुई परावर्तन के लिए एक अतिरिक्त सफेद कोटिंग से लैस, प्रकाश जुड़नार, एलईडी डिस्प्ले और चिकित्सा सौंदर्य उपकरणों के लिए उपयुक्त।

तांबे की पन्नी की मोटाई वर्तमान-वाहक क्षमता और लचीलेपन की आवश्यकताओं के अनुरूप है:

• प्रेसिजन एफपीसी:
  • सिंगल-लेयर: 18μm (0.5oz), 35μm (1oz)
  • डबल-लेयर: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• स्टैंडर्ड एफपीसी:
  • सिंगल-लेयर: 18μm, 25μm, 35μm (1oz), 50μm
  • डबल-लेयर: 18-25μm, 25-25μm, 35-35μm, 35-70μm

एफपीसी परिशुद्धता के लिए न्यूनतम लाइन चौड़ाई और रिक्ति महत्वपूर्ण हैं। जबकि महीन आयाम प्राप्त किए जा सकते हैं, 3mil (0.076mm) विनिर्माण उपज और लागत-प्रभावशीलता को संतुलित करने के लिए व्यावहारिक न्यूनतम के रूप में अनुशंसित है। छोटे आयाम उत्पादन कठिनाई और दोष दर बढ़ा सकते हैं।

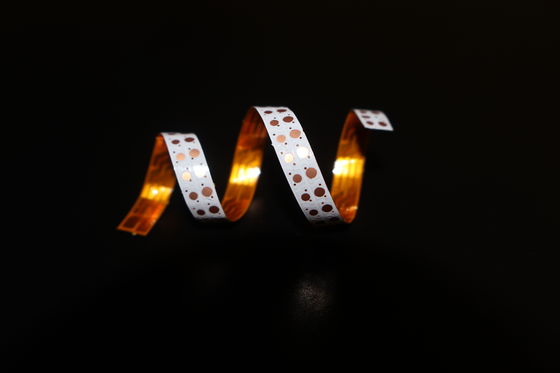

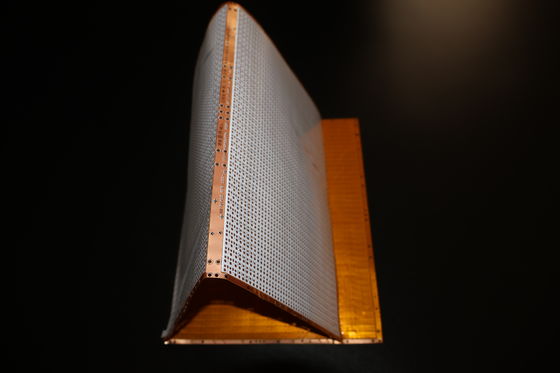

HQ046 एफपीसी असाधारण लचीलापन प्रदर्शित करता है, जिसे कठोर गुणवत्ता नियंत्रण के माध्यम से मान्य किया गया है:

• सामग्री के प्रत्येक बैच का मूल्यांकन करने के लिए एक पेशेवर बेंडिंग टेस्टर का उपयोग किया जाता है।
• सभी सामग्री से गुजरती है दसियों हज़ार बेंडिंग चक्र बड़े पैमाने पर उत्पादन से पहले, गतिशील अनुप्रयोग परिदृश्यों (जैसे, फोल्डेबल प्रकाश व्यवस्था, घुमावदार सतहें) में थकान विफलता के प्रतिरोध को सुनिश्चित करता है।

विनिर्माण सुविधा जर्मनी, जापान और ताइवान के उन्नत उपकरणों से सुसज्जित है, जो बड़े पैमाने पर और उच्च-परिशुद्धता उत्पादन का समर्थन करती है:

• कारखाना क्षेत्र: लगभग 20,000 वर्ग मीटर
• कार्यबल: 800 से अधिक कर्मचारी, जिनमें 50 वरिष्ठ तकनीकी विशेषज्ञ शामिल हैं
• उत्पादन लाइनें: नमूना तेजी और बैच निर्माण दोनों में विशेषज्ञता

विविध ग्राहक आवश्यकताओं को पूरा करने के लिए, हम एक सुव्यवस्थित, एक-स्टॉप अनुकूलन सेवा प्रदान करते हैं:

एफपीसी डिजाइन, आर एंड डी और विनिर्माण में 16 वर्षों की विशेषज्ञता का लाभ उठाते हुए, हम प्रदान करते हैं:

• व्यक्तिगत समाधान डिजाइन
• ड्राइंग अनुकूलन
• नए उत्पाद विकास सहायता
• पेशेवर तकनीकी परामर्श

हम नमूनों और बैच ऑर्डर के लिए प्रतिस्पर्धी मूल्य निर्धारण प्रदान करते हैं, जिसमें लागत अनुकूलन के माध्यम से:

• मानकीकृत तकनीकी प्रक्रियाएं
• उच्च-गुणवत्ता वाली सामग्री सोर्सिंग
• कुशल उत्पादन प्रबंधन

हमारी सेवाएं एफपीसी मूल्य श्रृंखला को कवर करती हैं, जिसमें शामिल हैं:

• सब्सट्रेट उत्पादन
• सर्किट वायरिंग और योजनाबद्ध डिजाइन
• मोल्ड विकास
• एसएमटी (सरफेस माउंट टेक्नोलॉजी) और थ्रू-होल असेंबली
• स्टील मेश निर्माण
  सभी प्रक्रियाएं विश्वसनीयता सुनिश्चित करने के लिए अंतरराष्ट्रीय प्रमाणपत्रों का अनुपालन करती हैं।

एक त्वरित उत्पादन लाइन नमूना निर्माण के लिए समर्पित है, जिसमें लीड समय जितना कम है डबल-लेयर एफपीसी नमूनों के लिए 5-7 दिन, तेजी से प्रोटोटाइपिंग और सत्यापन को सक्षम करता है।

• प्रमाणपत्र: उत्पाद लाइन में कई अंतरराष्ट्रीय प्रणाली प्रमाणपत्र हैं (विवरण अनुरोध पर उपलब्ध हैं), जो वैश्विक उद्योग मानकों के अनुपालन को सुनिश्चित करते हैं।
• छवि अस्वीकरण: आधिकारिक मंच पर सभी उत्पाद छवियां प्रामाणिक हैं। प्रकाश व्यवस्था, या डिस्प्ले रिज़ॉल्यूशन अंतर के कारण मामूली रंग भिन्नता हो सकती है।
• निरंतर उन्नयन: हमारे एफपीसी उत्पाद उभरती तकनीकी आवश्यकताओं के साथ संरेखित करने के लिए वार्षिक अपडेट और अपग्रेड से गुजरते हैं।

अनुकूलित समाधानों या आगे की पूछताछ के लिए, कृपया एक-एक-एक सहायता के लिए ऑनलाइन परामर्श या ईमेल के माध्यम से हमारी पेशेवर बिक्री टीम से संपर्क करें।

गोंगडोंग होंगकी इलेक्ट्रॉनिक्स कं, लिमिटेड - 2009 से उच्च-गुणवत्ता वाले एफपीसी समाधानों के लिए आपका विश्वसनीय भागीदार।
