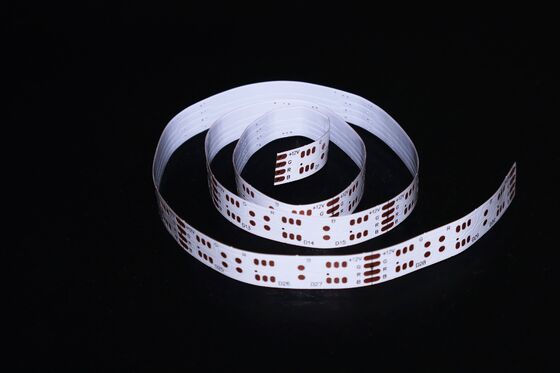

उत्पाद अवलोकन

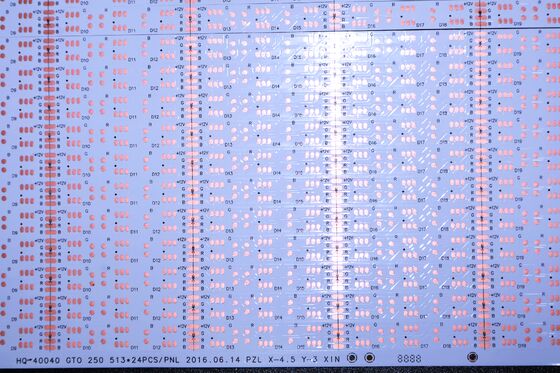

• मॉडल नंबर: HQ40040
• उत्पाद का नाम: लचीला एलईडी स्ट्रिप सर्किट बोर्ड
• विशेषताएँ: डबल-लेयर बोर्ड जिसमें डबल-साइडेड व्हाइट फिल्म, ब्लैक कैरेक्टर ओएसपी एंटी-ऑक्सीडेंट है

विशेषताएँ:

• एलईडी प्रकार: 5050
• प्रति यूनिट मात्रा: 30 एलईडी/पीसी
• आयाम: 10 मिमी x 503 मिमी
• वोल्टेज: 24V
• बोर्ड प्रकार: व्हाइट फिल्म के साथ डबल-साइडेड एफपीसीबी

एफपीसी डिज़ाइन पैरामीटर

1. आयामी सटीकता

• सटीक एफपीसी: अधिकतम आकार 240 मिमी (चौड़ाई) × 500 मिमी (लंबाई), बिना किसी न्यूनतम आकार की बाधा के।
• रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240 मिमी, अधिकतम लंबाई 100 मीटर।

2. परतों की संख्या

• सिंगल-लेयर बोर्ड साधारण सर्किट के लिए उपयुक्त हैं जो आमतौर पर औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरणों में उपयोग किए जाते हैं।
• डबल-साइडेड बोर्ड में तांबे की पन्नी की दो परतें होती हैं, बढ़े हुए विया और प्रवाहकीय मार्ग होते हैं, जो उन्हें मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य जटिल उत्पादों जैसे अनुप्रयोगों के लिए आदर्श बनाते हैं।

3. सोल्डर मास्क रंग विकल्प

• उपलब्ध रंग: पीला, काला और सफेद।
  • पीली फिल्म: सामान्य प्रयोजन वाले उत्पादों (जैसे, केबल उत्पादों) के लिए उपयुक्त।
  • ब्लैक फिल्म: उच्च-अंत या प्रकाश-अवशोषित अनुप्रयोगों (जैसे, कार, मोबाइल फोन, एलईडी डिस्प्ले) के लिए पसंदीदा।
  • सफेद फिल्म: एक अतिरिक्त सफेद कोटिंग परत शामिल है, जो प्रतिबिंब की आवश्यकता वाले उत्पादों (जैसे, प्रकाश जुड़नार, चिकित्सा सौंदर्य उपकरणों) के लिए आदर्श है।

4. तांबे की पन्नी की मोटाई

• सटीक एफपीसी सिंगल पैनल विकल्प:
  • 18μm (0.5oz) या 35μm (1oz)।
• सटीक एफपीसी डबल-लेयर बोर्ड विकल्प:
  • 12μm (0.33oz), 18μm (0.5oz), या 35μm (1oz)।
• साधारण एफपीसी सिंगल पैनल विकल्प:
  • 18μm/25μm/35μm (1oz)/50μm।
• साधारण एफपीसी डबल-लेयर बोर्ड विकल्प:
  • 18-25μm, 25-25μm, 35-35μm, या 35-70μm।

5. न्यूनतम रेखा चौड़ाई/अंतर

• अनुशंसित न्यूनतम रेखा चौड़ाई और अंतर: 3mil (0.076mm)। छोटे आयाम उत्पादन कठिनाई और दोष दर को बढ़ा सकते हैं।

तकनीकी सेवाएं

हमारी कंपनी हमारे उत्पादों के इष्टतम प्रदर्शन को सुनिश्चित करने के लिए व्यापक तकनीकी सहायता प्रदान करती है:

1. कस्टम डिज़ाइन समर्थन: विशिष्ट अनुप्रयोग आवश्यकताओं के लिए अनुरूप समाधान।
2. नमूना परीक्षण: अनुरोध पर मुफ्त नमूना परीक्षण उपलब्ध है।
3. त्वरित बदलाव: तत्काल परियोजना समय सीमा को पूरा करने के लिए तेज़ उत्पादन और डिलीवरी।

गुणवत्ता आश्वासन

• उद्योग मानकों के अनुपालन को सुनिश्चित करने के लिए सभी उत्पादों का कड़ाई से परीक्षण किया जाता है।
• हम अपने उत्पादों के लिए 100% संतुष्टि की गारंटी प्रदान करते हैं, गुणवत्ता और विश्वसनीयता पर ध्यान केंद्रित करते हुए।

लचीले सर्किट बोर्ड दोहरे पैनल के नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।
