FPC विवरण:

FPC मॉडल:HQ00537

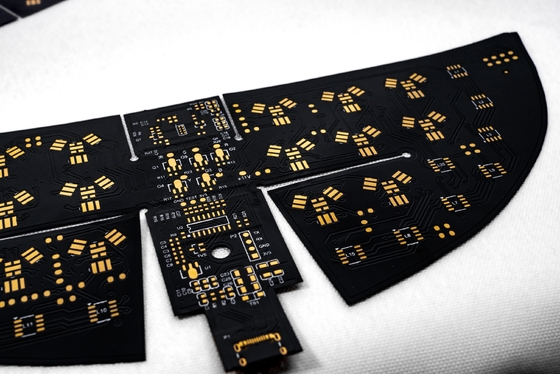

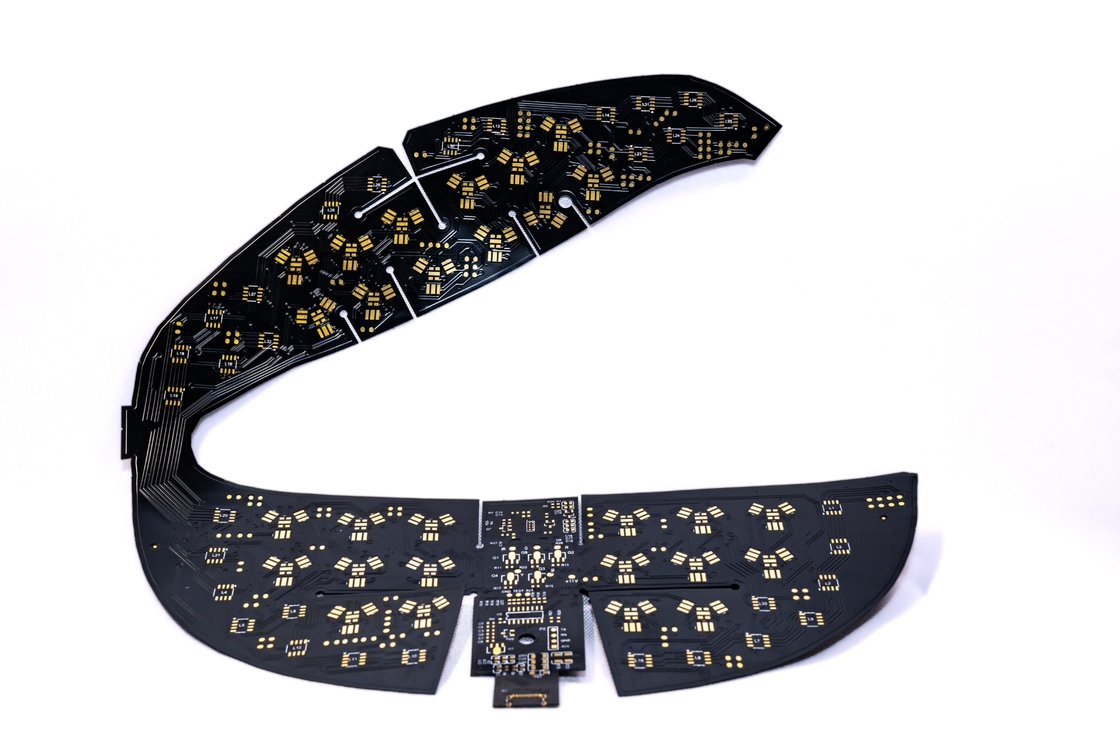

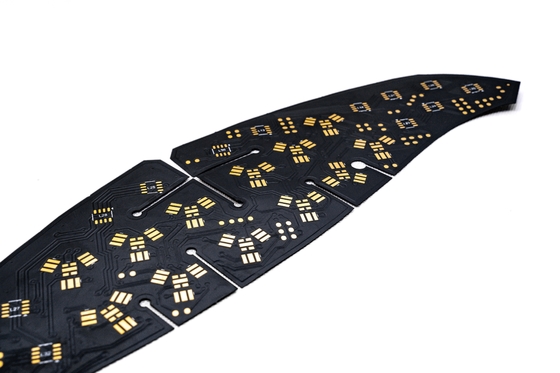

FPC का नाम: इन्फ्रारेड हेल्थ केयर FPC
FPC विशेषताएं: डबल लेयर बोर्ड, डबल-साइडेड फिल्म कोटिंग, व्हाइटबोर्ड, ब्लैक टेक्स्ट, OSP एंटीऑक्सीडेंट

FPC विनिर्देश:

1. अपनी आवश्यकताओं के अनुसार विभिन्न सामग्री मोटाई और प्रक्रिया आवश्यकताओं को अनुकूलित करेंइन्फ्रारेड हेल्थ केयर FPC और अन्य एलईडी लचीला मास्क सर्किट बोर्ड, सिंगल और डबल-साइडेड मल्टी-लेयर वायरिंग।

2. अच्छी लचीलापन और झुकने का प्रतिरोध

फैक्टरी में एक पेशेवर झुकने वाला परीक्षक है, प्रत्येक बैच की सामग्री से गुजरती है

बड़े पैमाने पर उत्पादन से पहले हजारों झुकने वाले परीक्षण।

FPC डिज़ाइन पैरामीटर अवलोकन

1. आयाम

   • प्रिसिजन FPC: अधिकतम आकार 240mm x 500mm है जिसमें अधिकतम अनुमेय सीमा 250mm x 500mm है।
   • रोल मटेरियल बोर्ड: अधिकतम चौड़ाई 240mm और अधिकतम लंबाई 100 मीटर है।

2. लेयर्स की संख्या

   • सिंगल-लेयर बोर्ड: सरल संरचना, सीधी सर्किट्री वाले औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरणों के लिए आदर्श।
   • डबल-लेयर बोर्ड: दो कॉपर फॉयल की सुविधा है, बढ़े हुए विया हैं, और मोबाइल फोन और ऑटोमोटिव उपकरणों में अनुप्रयोगों के लिए उपयुक्त हैं।

3. सोल्डर मास्क रंग विकल्प

   • पीला: विभिन्न केबल उत्पादों सहित अधिकांश उत्पादों के लिए अनुशंसित।
   • काला: आमतौर पर उच्च-अंत या प्रकाश-संवेदनशील अनुप्रयोगों जैसे कारों, मोबाइल फोन, एलईडी डिस्प्ले आदि में उपयोग किया जाता है।
   • सफेद: एक अतिरिक्त सफेद कोटिंग शामिल है, जो प्रकाश जुड़नार और चिकित्सा सौंदर्य उपकरणों जैसे प्रतिबिंब की आवश्यकता वाले उत्पादों के लिए आदर्श है।

4. कॉपर फॉयल मोटाई विकल्प

   • प्रिसिजन FPC सिंगल पैनल: 18um (0.5oz) या 35um (1oz)।
   • प्रिसिजन FPC डबल-लेयर बोर्ड: 12um (0.33oz), 18um (0.5oz), या 35um (1oz)।
   • साधारण FPC सिंगल पैनल: विकल्पों में 18um/25um/35um (1oz) या 50um शामिल हैं।
   • साधारण FPC डबल-लेयर बोर्ड: विकल्प 18-25um, 25-25um, 35-35um, या 35-70um हैं।

5. न्यूनतम लाइन चौड़ाई/अंतर

   • निर्माण कठिनाई और दोष दरों को कम करने के लिए न्यूनतम 3mil की अनुशंसा की जाती है।
