आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड

ब्रांड नाम:	HONGQI
मॉडल संख्या:	HQ00535
एमओक्यू:	500pcs
कीमत:	बातचीत योग्य
प्रसव का समय:	बातचीत योग्य
भुगतान की शर्तें:	एल/सी, डी/ए, टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

ग्वांगडोंग, चीन

प्रमाणन:

UL E477885 IATF16949 GB/T 16949

पैकेजिंग विवरण:

मजबूत कागज मामलों के साथ पैक किया गया

आपूर्ति की क्षमता:

प्रति माह 100000 टुकड़े

प्रमुखता देना:

डबल लेयर FPC LED RGBW

4-चिप LED FPCB बोर्ड

वारंटी के साथ अनुभवी FPCB निर्माता

उत्पाद का वर्णन

HQ046 एलईडी लाइट स्ट्रिप एफपीसी - तकनीकी विशिष्टताएँ

फ्लेक्सिबल प्रिंटेड सर्किट (एफपीसी) आधुनिक एलईडी लाइट स्ट्रिप अनुप्रयोगों में आवश्यक घटक हैं, जिनके लिए उच्च लचीलापन, विश्वसनीयता और अनुकूलन क्षमता की आवश्यकता होती है। HQ046 एलईडी लाइट स्ट्रिप एफपीसी एक डबल-लेयर फ्लेक्सिबल सर्किट बोर्ड है जिसे विविध प्रकाश परिदृश्यों के लिए डिज़ाइन किया गया है, जो व्यापक तकनीकी पैरामीटर और अनुकूलन सेवाएँ प्रदान करता है।

उत्पाद अवलोकन

पैरामीटर	विनिर्देश
उत्पाद मॉडल	HQ00535
उत्पाद का नाम	एलईडी लाइट स्ट्रिप एफपीसी
सर्किट संरचना	डबल-लेयर सर्किट बोर्ड
सतह कोटिंग	डबल-साइडेड ब्लैक सोल्डर मास्क; काला टेक्स्ट
एंटीऑक्सीडेंट उपचार	ओएसपी (ऑर्गेनिक सोल्डेरेबिलिटी प्रिजर्वेटिव)
मुख्य प्रदर्शन	उच्च लचीलापन; उत्कृष्ट झुकने का प्रतिरोध

तकनीकी विशिष्टताएँ और अनुकूलन

आयामी विशिष्टताएँ

प्रेसिजन एफपीसी: अधिकतम आकार: 240×500mm (सीमा: 250×500mm); न्यूनतम आकार: कोई प्रतिबंध नहीं
रोल सामग्री एफपीसी: अधिकतम चौड़ाई: 240mm; अधिकतम लंबाई: 100 मीटर

सर्किट लेयर कॉन्फ़िगरेशन

सिंगल-लेयर एफपीसी: औद्योगिक नियंत्रण और बुनियादी प्रकाश व्यवस्था में कम-जटिलता वाले सर्किट के लिए सरल संरचना
डबल-लेयर एफपीसी: मोबाइल उपकरणों और ऑटोमोटिव पैनल जैसे उच्च-एकीकरण उत्पादों के लिए उन्नत वाया के साथ दोहरी कॉपर फ़ॉइल परतें
मल्टी-लेयर एफपीसी: घने वायरिंग की आवश्यकता वाले अल्ट्रा-हाई-कॉम्प्लेक्सिटी अनुप्रयोगों के लिए अनुकूलन योग्य

सोल्डर मास्क रंग विकल्प

पीला सोल्डर मास्क: सामान्य केबल असेंबली के लिए लागत प्रभावी विकल्प
काला सोल्डर मास्क: प्रकाश प्रतिबिंब को कम करने के लिए उच्च-स्तरीय अनुप्रयोगों के लिए पसंदीदा
सफेद सोल्डर मास्क: प्रकाश जुड़नार और डिस्प्ले के लिए बढ़ी हुई परावर्तनशीलता

कॉपर फ़ॉइल मोटाई

प्रेसिजन एफपीसी: सिंगल-लेयर: 18μm (0.5oz), 35μm (1oz); डबल-लेयर: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
मानक एफपीसी: सिंगल-लेयर: 18μm, 25μm, 35μm (1oz), 50μm; डबल-लेयर: 18-25μm, 25-25μm, 35-35μm, 35-70μm

न्यूनतम लाइन चौड़ाई/रिक्ति

न्यूनतम लाइन चौड़ाई और रिक्ति एफपीसी परिशुद्धता के लिए महत्वपूर्ण हैं। जबकि महीन आयाम प्राप्त किए जा सकते हैं, 3mil (0.076mm) विनिर्माण उपज और लागत-प्रभावशीलता को संतुलित करने के लिए व्यावहारिक न्यूनतम के रूप में अनुशंसित है।

मुख्य प्रदर्शन और गुणवत्ता नियंत्रण

लचीलापन और झुकने का प्रतिरोध

HQ046 एफपीसी असाधारण लचीलापन प्रदर्शित करता है, जिसे कठोर गुणवत्ता नियंत्रण के माध्यम से मान्य किया गया है। सभी सामग्री गतिशील अनुप्रयोगों में थकान विफलता के प्रतिरोध को सुनिश्चित करते हुए, बड़े पैमाने पर उत्पादन से पहले हजारों झुकने वाले चक्रों से गुजरती है।

विनिर्माण क्षमताएँ

कारखाना क्षेत्र: लगभग 20,000 वर्ग मीटर
कार्यबल: 800 से अधिक कर्मचारी, जिनमें 50 वरिष्ठ तकनीकी विशेषज्ञ शामिल हैं
उत्पादन लाइनें: नमूना त्वरित और बैच निर्माण दोनों में विशेषज्ञता
जर्मनी, जापान और ताइवान के उन्नत उपकरण

अनुकूलन सेवा प्रक्रिया

परामर्श और तकनीकी सहायता

एफपीसी डिजाइन, आर एंड डी और विनिर्माण में 16 वर्षों की विशेषज्ञता का लाभ उठाते हुए, हम व्यक्तिगत समाधान डिजाइन, ड्राइंग अनुकूलन, नए उत्पाद विकास समर्थन और पेशेवर तकनीकी परामर्श प्रदान करते हैं।

डिजाइन और एकीकरण

हमारी सेवाएँ एफपीसी मूल्य श्रृंखला को कवर करती हैं, जिसमें सब्सट्रेट उत्पादन, सर्किट वायरिंग और योजनाबद्ध डिजाइन, मोल्ड विकास, एसएमटी और थ्रू-होल असेंबली, और स्टील मेश निर्माण शामिल हैं। सभी प्रक्रियाएँ अंतरराष्ट्रीय प्रमाणपत्रों का अनुपालन करती हैं।

नमूना निर्माण

नमूना निर्माण के लिए एक त्वरित उत्पादन लाइन समर्पित है, जिसमें लीड समय जितना कम है डबल-लेयर एफपीसी नमूनों के लिए 5-7 दिन, तेजी से प्रोटोटाइपिंग और सत्यापन को सक्षम करता है।

उत्पाद छवियाँ

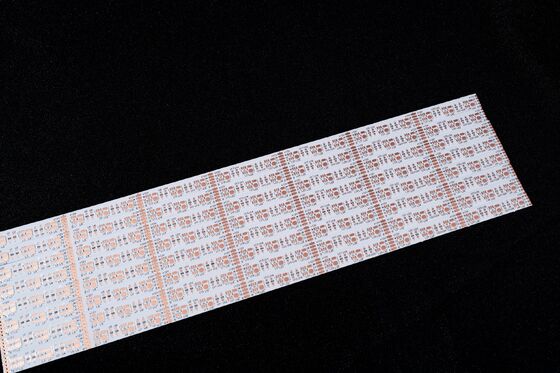

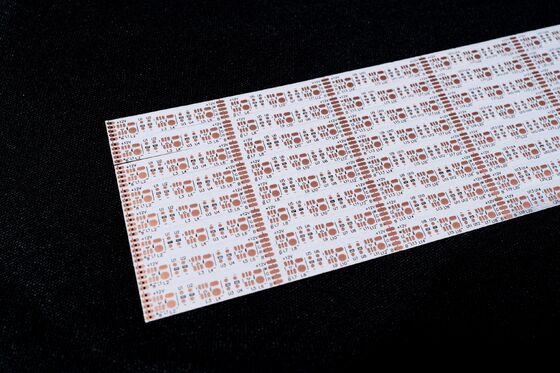

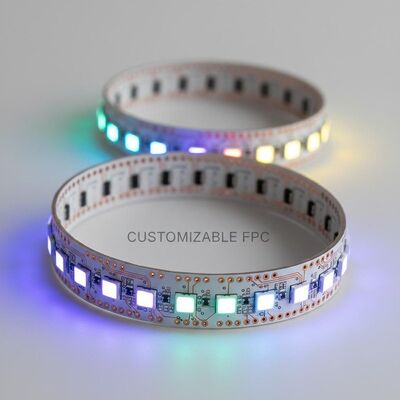

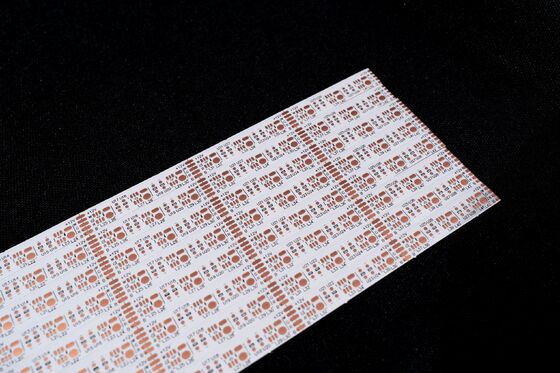

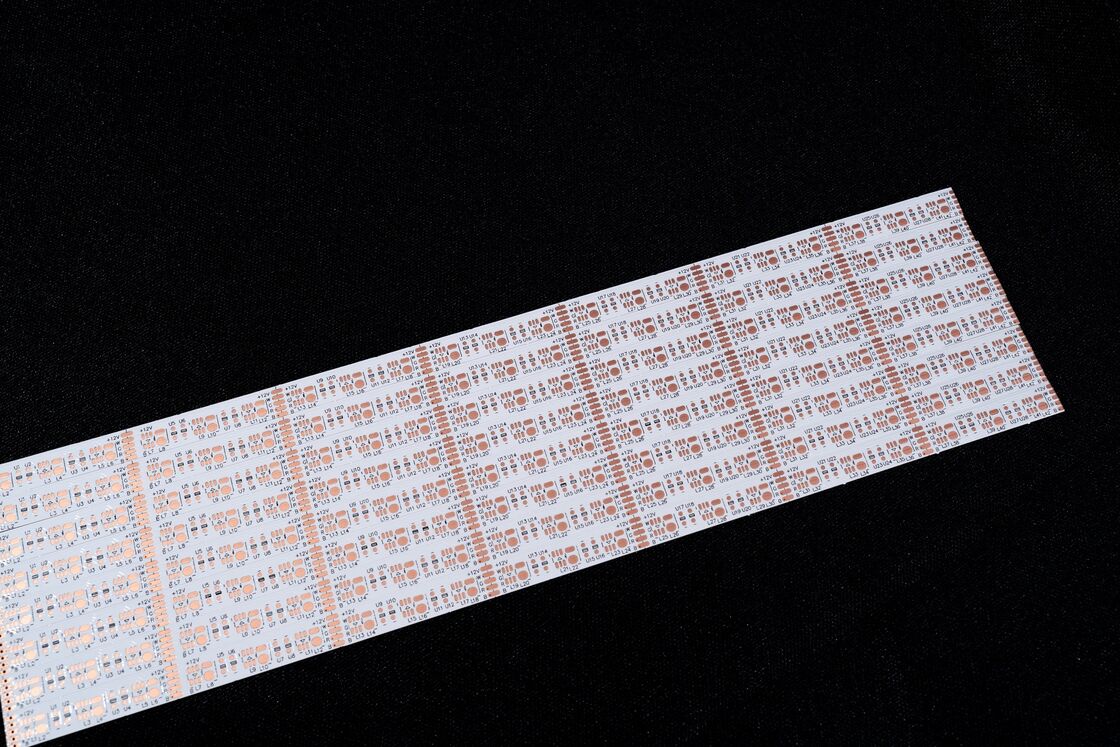

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 0

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 1

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 2

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 3

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 4

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 5

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 6

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 7

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 8

आरजीबीडब्ल्यू 4-चिप्स के साथ डबल लेयर एलईडी एफपीसी - अनुकूलन योग्य लचीला मुद्रित सर्किट बोर्ड 9

प्रमाणन और नोट्स

वैश्विक उद्योग मानकों के अनुपालन को सुनिश्चित करने वाले कई अंतरराष्ट्रीय प्रणाली प्रमाणपत्र
उत्पाद छवियां प्रामाणिक हैं, जिनमें प्रकाश और डिस्प्ले अंतर के कारण मामूली रंग भिन्नता हो सकती है
उभरती तकनीकी आवश्यकताओं के साथ संरेखित करने के लिए वार्षिक उत्पाद अपडेट और अपग्रेड

संपर्क जानकारी

अनुकूलित समाधानों या आगे की पूछताछ के लिए, कृपया ऑनलाइन परामर्श या ईमेल के माध्यम से हमारी पेशेवर बिक्री टीम से संपर्क करें ताकि एक-एक करके सहायता प्राप्त की जा सके।

गोंगडोंग होंगकी इलेक्ट्रॉनिक्स कं, लिमिटेड - 2009 से उच्च-गुणवत्ता वाले एफपीसी समाधानों के लिए आपका विश्वसनीय भागीदार।
