उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड

उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड

ब्रांड नाम:	HONGQI
मॉडल संख्या:	HQ00513
एमओक्यू:	1000PCS
कीमत:	बातचीत योग्य
प्रसव का समय:	8-15 working days
भुगतान की शर्तें:	L/C,D/A,T/T

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

Place of Origin:

GuangDong,China

प्रमाणन:

UL E477885 IATF16949 GB/T13485

प्लेट की मोटाई:

0.25मिमी±0.05

यांत्रिक कठोरता:

लचीला

एलईडी प्रकार:

एसएमडी 2835

एसएमपी:

सहायता

श्रीमती और डुबकी:

सहायता

एलईडी मात्रा:

60pcs/m

ताँबा:

सोल्डमास्क:

सफ़ेद

अन्य सेवा:

अनुकूलित सेवाओं का समर्थन करें

विपणन विधि:

फ़ैक्टरी प्रत्यक्ष बिक्री

मूलभूत सामग्री:

एल्यूमीनियम आधार टुकड़े टुकड़े टुकड़े

जलरोधक:

परिचालन तापमान:

-20℃ से 60℃

मोटाई:

0.1 मिमी

वोल्टेज:

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

प्रमुखता देना:

कस्टम एफपीसीबी सर्किट बोर्ड

एफपीसी लचीले फ्लैट केबल

एचडीआई प्रिंटेड सर्किट बोर्ड

उत्पाद का वर्णन

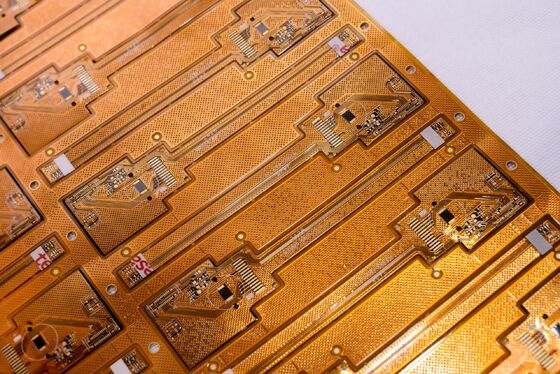

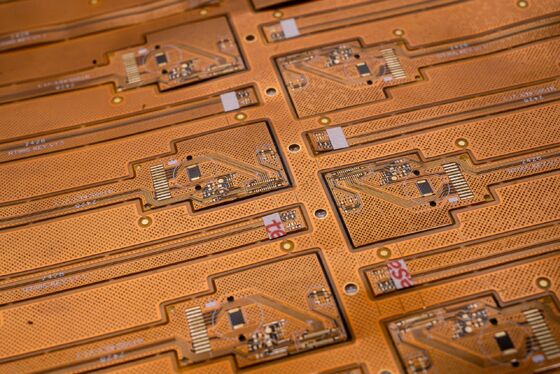

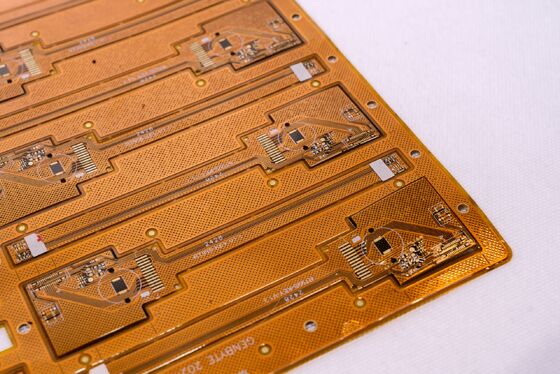

रिबन-कनेक्टेड फ्लेक्सिबल प्रिंटेड सर्किट (एफपीसी)

इलेक्ट्रॉनिक मॉड्यूल और संचार उपकरणों में निर्बाध एकीकरण के लिए डिज़ाइन किया गया उच्च घनत्व एचडीआई मुद्रित सर्किट बोर्ड।

उत्पाद विशिष्टताएँ

उत्पाद मॉडल: HQ00513
उत्पाद का नाम: रिबन-कनेक्टेड फ्लेक्सिबल प्रिंटेड सर्किट (एफपीसी)
विशेषताएं: दो तरफा पीला सोल्डर मास्क, सोना चढ़ाया हुआ फिनिश, डबल-लेयर बोर्ड संरचना
अनुकूलन योग्य विशिष्टताएँ और नमूना निर्माण उपलब्ध हैं

एफपीसी डिजाइन पैरामीटर्स

आयामी विशिष्टताएँ

परिशुद्धता एफपीसी: अधिकतम आकार: 240*500 मिमी (सीमा: 250*500 मिमी); न्यूनतम आकार: कोई प्रतिबंध नहीं
रोल सामग्री बोर्ड: अधिकतम चौड़ाई: 240 मिमी; अधिकतम लंबाई: 100 मीटर

बोर्ड परत गणना

सिंगल-लेयर बोर्ड: औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरणों के लिए सरल संरचना
डबल-लेयर बोर्ड: मोबाइल फोन और ऑटोमोटिव उपकरणों के लिए बढ़े हुए वियास के साथ दो तांबे की पन्नी परतें

सोल्डर मास्क रंग विकल्प

पीला: विभिन्न केबल अनुप्रयोगों सहित अधिकांश उत्पादों के लिए अनुशंसित
काला: ऑटोमोबाइल और मोबाइल फोन जैसे उच्च-स्तरीय या प्रकाश-अवशोषित उत्पादों के लिए
सफेद: प्रकाश जुड़नार और चिकित्सा सौंदर्यशास्त्र उपकरणों के लिए अतिरिक्त सफेद कोटिंग के साथ

तांबे की पन्नी की मोटाई

बोर्ड का प्रकार	परत गणना	मोटाई विकल्प
परिशुद्धता एफपीसी	एकल-परत	18 माइक्रोन (0.5 औंस) या 35 माइक्रोन (1 औंस)
परिशुद्धता एफपीसी	दोहरी परत	12 माइक्रोमीटर (0.33 औंस), 18 माइक्रोमीटर (0.5 औंस), या 35 माइक्रोमीटर (1 औंस)
साधारण एफपीसी	एकल-परत	18 माइक्रोन, 25 माइक्रोन, 35 माइक्रोन (1 ऑउंस), या 50 माइक्रोन
साधारण एफपीसी	दोहरी परत	18-25 माइक्रोमीटर, 25-25 माइक्रोमीटर, 35-35 माइक्रोमीटर, या 35-70 माइक्रोमीटर

न्यूनतम लाइन चौड़ाई/लाइन स्पेसिंग

इष्टतम विनिर्माण दक्षता और गुणवत्ता के लिए न्यूनतम 3 मिलियन की अनुशंसा की जाती है।

व्यावसायिक सेवा प्रक्रिया

परामर्श एवं तकनीकी सहायता

वैयक्तिकृत समाधान, डिज़ाइन चित्र और नए उत्पाद विकास समर्थन के साथ FPC डिज़ाइन विशेषज्ञता के 16 वर्ष।

प्रतिस्पर्धी कोटेशन

नमूनों और बैच ऑर्डर के लिए लागत प्रभावी मूल्य निर्धारण के साथ सुसंगत प्रौद्योगिकी, उच्च गुणवत्ता वाली सामग्री और उन्नत प्रक्रियाएं।

व्यावसायिक उत्पादन क्षमता

जर्मनी, जापान और ताइवान से उन्नत उपकरण। फैक्ट्री 800 से अधिक कर्मचारियों और 50 वरिष्ठ तकनीकी विशेषज्ञों के साथ 20,000 वर्ग मीटर में फैली हुई है।

एकीकृत डिजाइन सेवा

अंतर्राष्ट्रीय प्रमाणपत्रों के साथ सब्सट्रेट उत्पादन, वायरिंग डिज़ाइन, योजनाबद्ध डिज़ाइन, मोल्ड बनाना, एसएमटी, डीआईपी और स्टैंसिल फैब्रिकेशन सहित वन-स्टॉप सेवाएं।

नमूना निर्माण

त्वरित उत्पादन के साथ विशिष्ट एफपीसी नमूना अनुकूलन - डबल-लेयर लचीले सर्किट बोर्ड नमूने 5-7 दिनों के भीतर पूरे किए गए।

प्रमाणपत्र एवं सम्मान

उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड
उच्च-घनत्व अनुप्रयोगों के लिए गोल्ड-प्लेटेड फिनिश और अनुकूलन योग्य डिज़ाइन के साथ डबल-लेयर एचडीआई पीसीबी सर्किट बोर्ड

टिप्पणी:सभी तस्वीरें प्रामाणिक हैं. प्रकाश, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन अंतर के कारण रंग में थोड़ा अंतर हो सकता है।

गोंगडोंग होंगक्यूई के बारे में:16 वर्षों के अनुभव के साथ पेशेवर चीनी सर्किट बोर्ड निर्माता। विशेष एफपीसी नमूना निर्माण और अनुकूलन सेवाओं के साथ उत्पादों को सालाना अद्यतन किया जाता है। सब्सट्रेट उत्पादन, वायरिंग डिज़ाइन, योजनाबद्ध डिज़ाइन, मोल्ड मेकिंग, एसएमटी और डीआईपी सहित पेशेवर समाधान और वन-स्टॉप सेवाओं के लिए हमसे संपर्क करें।

```

टैग:

उच्च प्रदर्शन डबल लेयर 5050 कॉपर फोइल एफपीसी एलईडी स्ट्रिप बोर्ड IP65 जलरोधी रेटिंग के साथ। विश्वसनीयता और नमी प्रतिरोध की आवश्यकता वाले टिकाऊ, लचीले एलईडी प्रकाश अनुप्रयोगों के लिए आदर्श।
