उत्पाद का वर्णन:

मॉडल:HQ006

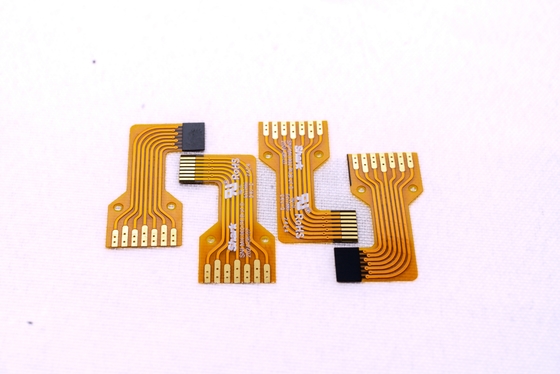

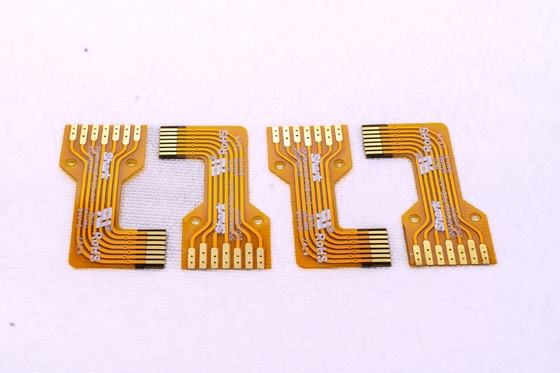

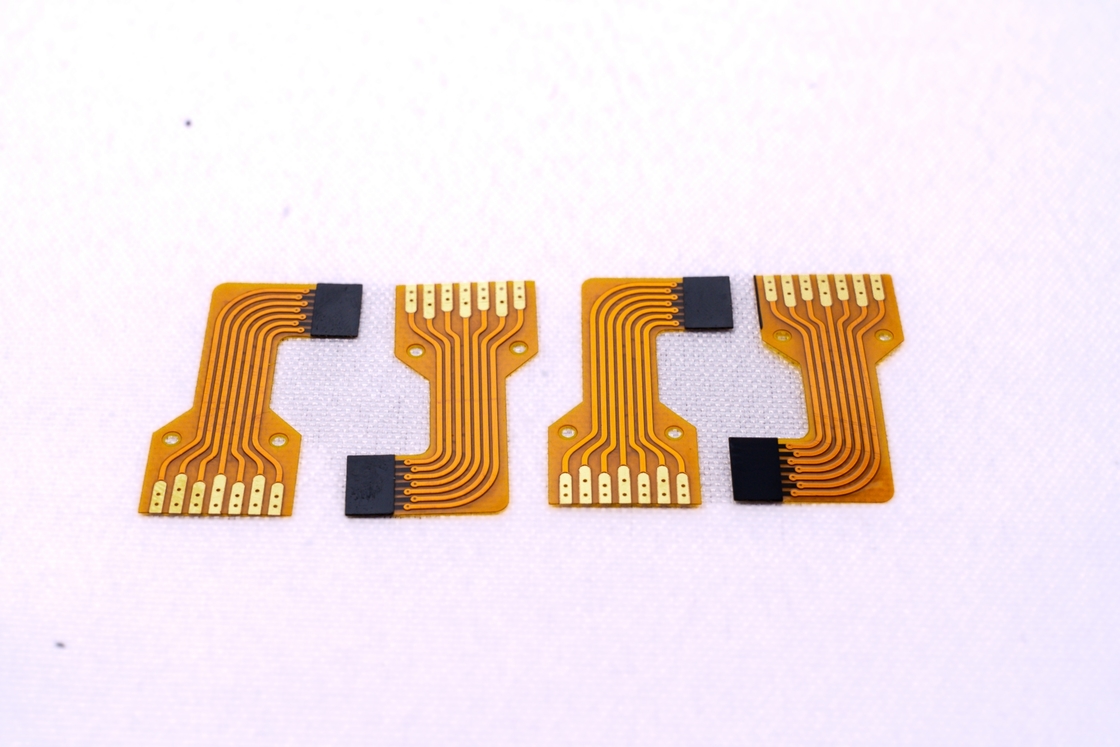

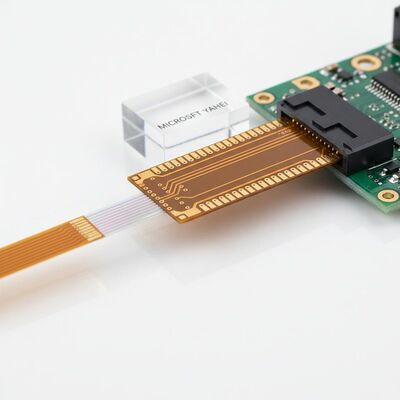

नामःरिबन एफपीसी कनेक्ट करें

विशेषताएं:

• दोतरफा पीली फिल्म निर्माण
• सोने की चादर
• उच्च गुणवत्ता वाली दोहरी परत वाली बोर्ड डिजाइन

विनिर्देशः

• विशिष्ट आवश्यकताओं के अनुसार अनुकूलन योग्य (कस्टम सेवाएं और नमूना उत्पादन उपलब्ध)

एफपीसी डिजाइन पैरामीटरः

1आयामी परिशुद्धता:

• परिशुद्धता FPC के लिए अधिकतम आकारः 240 मिमी x 500 मिमी (250 मिमी x 500 मिमी तक की सहिष्णुता)
• न्यूनतम आकारः कोई प्रतिबंध नहीं
• रोल सामग्री बोर्डः अधिकतम चौड़ाई 240 मिमी, अधिकतम लंबाई 100 मीटर

2. बोर्ड परत विकल्पः

• एकल-परत FPC: औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरण जैसे सरल सर्किट अनुप्रयोगों के लिए आदर्श।
• दो तरफा एफपीसी: तांबे की पन्नी की दो परतें, छेद के माध्यम से बढ़ी हुई, और प्रवाहकीय मार्गों की विशेषता है, जो इसे मोबाइल उपकरणों, ऑटोमोटिव उपकरणों,और इसी तरह के उत्पाद.

3. सोल्डर मास्क रंगः

• उपलब्ध विकल्पः पीला, काला या सफेद।
• पीली फिल्मसामान्य प्रयोजन अनुप्रयोगों (जैसे, केबल संयोजन) के बहुमत के लिए अनुशंसित है।
• काली फिल्मआम तौर पर उच्च अंत या प्रकाश संवेदनशील अनुप्रयोगों (जैसे, ऑटोमोटिव, मोबाइल उपकरणों, एलईडी डिस्प्ले) में उपयोग किया जाता है।
• सफेद फिल्मइसमें एक अतिरिक्त परावर्तक कोटिंग शामिल है और प्रकाश परावर्तन की आवश्यकता वाले उत्पादों के लिए आदर्श है (उदाहरण के लिए, प्रकाश व्यवस्था, चिकित्सा उपकरण) ।

4तांबे की पन्नी मोटाई विकल्पः

• सटीकता FPC:
  • एकल पैनलः 18μm (0.5oz) या 35μm (1oz).
  • डबल-लेयर बोर्डः 12μm (0.33oz), 18μm (0.5oz), या 35μm (1oz).
• मानक एफपीसीः
  • एकल पैनलः 18μm/25μm/35μm (1oz)/50μm.
  • डबल-लेयर बोर्डः विकल्पों में 18-25μm, 25-25μm, 35-35μm, या 35-70μm शामिल हैं।

5न्यूनतम लाइन चौड़ाई/अंतरः

• विश्वसनीयता सुनिश्चित करने और दोष दरों को कम करने के लिए मानक अनुप्रयोगों के लिए न्यूनतम 3 मिलीलीटर की सिफारिश की जाती है।

सेवा प्रक्रिया:

1. परामर्श और डिजाइन सहायता:

   • एफपीसी डिजाइन, आर एंड डी और विनिर्माण में 16 से अधिक वर्षों की विशेषज्ञता के साथ, हम आपकी अनूठी आवश्यकताओं को पूरा करने के लिए अनुकूलित समाधान, विस्तृत डिजाइन चित्र और तकनीकी सहायता प्रदान करते हैं।

2. उद्धरण और नमूनाकरणः

   • उन्नत प्रौद्योगिकियों और सामग्रियों के साथ नमूने या थोक आदेशों के लिए प्रतिस्पर्धी उद्धरण प्रदान करना। हम उच्च गुणवत्ता मानकों को बनाए रखते हुए लागत दक्षता को प्राथमिकता देते हैं।

3. उन्नत उत्पादन क्षमताएं:

   • जर्मनी, जापान और ताइवान से अत्याधुनिक विनिर्माण उपकरण से लैस।
   • हमारी 20,000 वर्ग मीटर की सुविधा में 800 से अधिक कुशल पेशेवर कार्यरत हैं, जिनमें 50 वरिष्ठ तकनीकी विशेषज्ञ शामिल हैं, जो बड़े पैमाने पर उत्पादन दक्षता और सटीकता सुनिश्चित करते हैं।

4. व्यापक डिजाइन एवं इंजीनियरिंग:

   • सब्सट्रेट उत्पादन, वायरिंग डिजाइन, सिद्धांत विकास, मोल्ड निर्माण, पैचिंग, प्लग-इन और इस्पात जाल सेवाओं सहित एंड-टू-एंड समाधान प्रदान करना।
   • हमारी विशेषज्ञता कई अंतरराष्ट्रीय प्रमाणपत्रों और उद्योग के लंबे समय के अनुभव से प्रमाणित है।

5. नमूना उत्पादन:

   • तेजी से टर्नअराउंड समय के साथ एफपीसी नमूने निर्माण में विशेषज्ञताः 5-7 दिनों के भीतर दो तरफा पैनल नमूने पूरे किए जाते हैं।

प्रमाण पत्र और सम्मान

नोटः
सभी उत्पाद चित्र हमारी पेशकश के प्रामाणिक प्रतिनिधित्व हैं।
उद्योग के अनुभव के 16 से अधिक वर्षों के साथ एक विश्वसनीय भागीदार के रूप में, हम दुनिया भर में विभिन्न अनुप्रयोगों के लिए उच्च गुणवत्ता वाले कस्टम एफपीसी समाधान प्रदान करने में विशेषज्ञ हैं।
