रिबन एफपीसी अनुप्रयोगों के लिए अनुकूलन योग्य डबल-साइड गोल्ड-प्लेटेड एफपीसी कनेक्टर

रिबन एफपीसी अनुप्रयोगों के लिए अनुकूलन योग्य डबल-साइड गोल्ड-प्लेटेड एफपीसी कनेक्टर

ब्रांड नाम:	HONGQI
मॉडल संख्या:	मुख्यालय006
एमओक्यू:	500 पीसी
कीमत:	बातचीत योग्य
प्रसव का समय:	बातचीत योग्य
भुगतान की शर्तें:	एल/सी,डी/पी,टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

प्रमाणन:

UL E477885 IATF16949 GB/T13485

आकार:

अनुकूलन

चौड़ाई:

5 मिमी

FLEXIBILITY:

लचीला

ताँबा:

सफ़ेद

विपणन विधि:

फ़ैक्टरी प्रत्यक्ष बिक्री

उत्पाद का प्रकार:

लचीला मुद्रित सर्किट

परिचालन तापमान:

-20°C से 60°C

मौजूदा:

इन्सुलेशन मोटाई:

पारंपरिक बोर्ड

सिल्क स्क्रीन:

यांत्रिक कठोरता:

लचीला

तांबे की मोटाई:

आईपी रेटिंग:

आईपी65

अन्य सेवा:

अनुकूलित सेवाओं का समर्थन करें

पैकेजिंग विवरण:

मजबूत पेपर केस के साथ पैक किया गया

आपूर्ति की क्षमता:

प्रति माह 100000 टुकड़े

प्रमुखता देना:

HDI PCB ribbon connector

FPC corner connector board

machine connecting PCB connector

उत्पाद का वर्णन

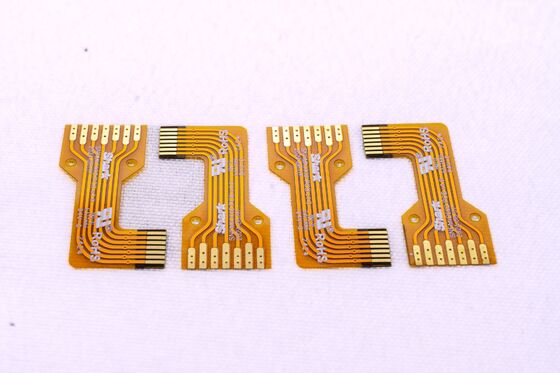

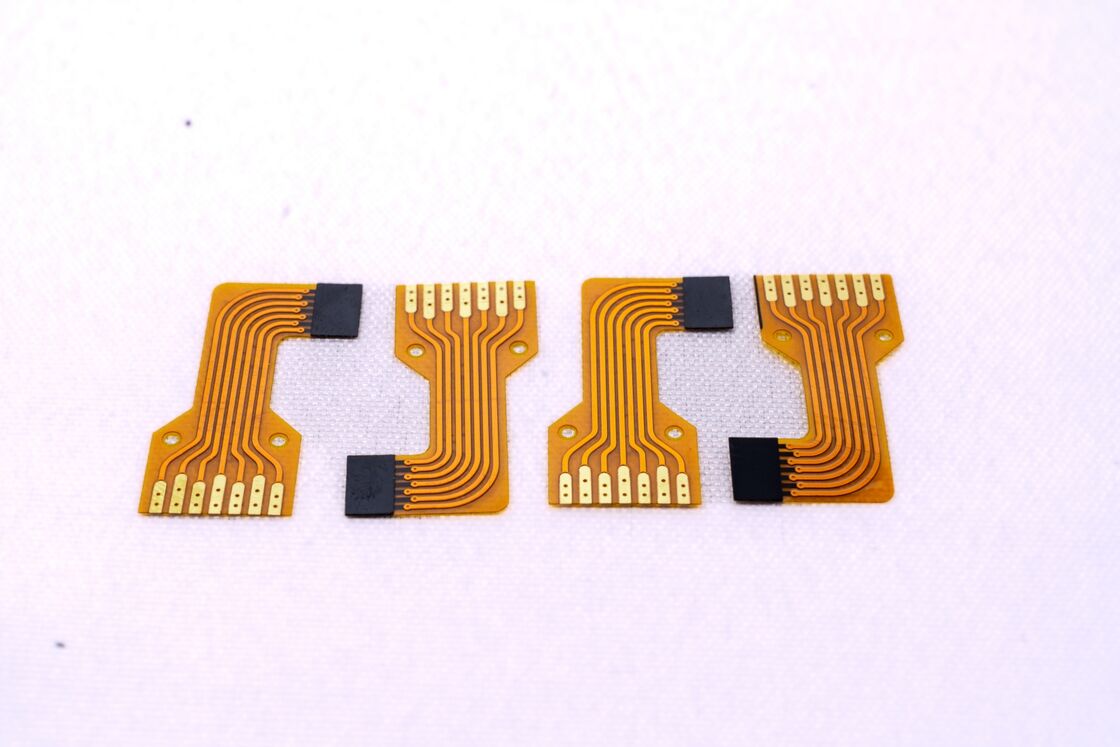

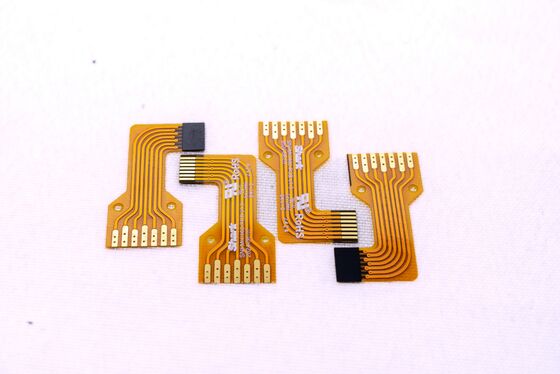

Hongqi Machine Connecting Board - रिबन FPC कॉर्नर कनेक्टर कनेक्ट करें

उत्पाद अवलोकन

मॉडल: HQ006

नाम: रिबन FPC कनेक्ट करें

मुख्य विशेषताएं

दो तरफा पीली फिल्म निर्माण
बेहतर चालकता के लिए सोने का लेप
उच्च गुणवत्ता वाला डबल-लेयर बोर्ड डिज़ाइन

अनुकूलन विकल्प

कस्टम सेवाओं और नमूना उत्पादन के साथ विशिष्ट आवश्यकताओं के अनुसार अनुकूलन योग्य

FPC डिज़ाइन पैरामीटर

आयामी परिशुद्धता

परिशुद्धता FPC के लिए अधिकतम आकार: 240 मिमी x 500 मिमी (250 मिमी x 500 मिमी तक सहनशीलता)
न्यूनतम आकार: कोई प्रतिबंध नहीं
रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240 मिमी, अधिकतम लंबाई 100 मीटर

बोर्ड परत विकल्प

सिंगल-लेयर FPC: औद्योगिक नियंत्रण और इलेक्ट्रॉनिक इंस्ट्रूमेंटेशन जैसे सरल सर्किट्री अनुप्रयोगों के लिए आदर्श
डबल-साइडेड FPC: दो तांबे की पन्नी की परतें, बढ़ी हुई वाया छेद, और प्रवाहकीय मार्ग, मोबाइल उपकरणों और ऑटोमोटिव उपकरणों में उन्नत अनुप्रयोगों के लिए उपयुक्त

सोल्डर मास्क रंग

उपलब्ध विकल्प: पीला, काला, या सफेद
पीली फिल्म सामान्य-उद्देश्य अनुप्रयोगों (केबल असेंबली) के लिए अनुशंसित
काली फिल्म उच्च-स्तरीय या प्रकाश-संवेदनशील अनुप्रयोगों (ऑटोमोटिव, मोबाइल डिवाइस, एलईडी डिस्प्ले) में आमतौर पर उपयोग किया जाता है
सफेद फिल्म अतिरिक्त परावर्तक कोटिंग शामिल है, जो उन उत्पादों के लिए आदर्श है जिन्हें प्रकाश परावर्तन की आवश्यकता होती है (प्रकाश जुड़नार, चिकित्सा उपकरण)

कॉपर फॉयल मोटाई विकल्प

बोर्ड प्रकार	परत विन्यास	मोटाई विकल्प
परिशुद्धता FPC	सिंगल पैनल	18μm (0.5oz) या 35μm (1oz)
परिशुद्धता FPC	डबल-लेयर बोर्ड	12μm (0.33oz), 18μm (0.5oz), या 35μm (1oz)
मानक FPC	सिंगल पैनल	18μm/25μm/35μm (1oz)/50μm
मानक FPC	डबल-लेयर बोर्ड	18-25μm, 25-25μm, 35-35μm, या 35-70μm

न्यूनतम लाइन चौड़ाई/रिक्ति

विश्वसनीयता सुनिश्चित करने और दोष दर को कम करने के लिए मानक अनुप्रयोगों के लिए 3mil की अनुशंसित न्यूनतम

सेवा प्रक्रिया

परामर्श और डिज़ाइन सहायता: FPC डिज़ाइन, आर एंड डी और विनिर्माण में 16 से अधिक वर्षों की विशेषज्ञता, अनुरूप समाधान और तकनीकी सहायता के साथ
कोटेशन और नमूनाकरण: उन्नत तकनीकों और लागत-कुशल समाधानों के साथ नमूना या थोक आदेशों के लिए प्रतिस्पर्धी उद्धरण
उन्नत उत्पादन क्षमताएं: हमारे 20,000 वर्ग मीटर की सुविधा में जर्मनी, जापान और ताइवान के अत्याधुनिक उपकरण, 800+ कुशल पेशेवर
व्यापक डिज़ाइन और इंजीनियरिंग: सब्सट्रेट उत्पादन, वायरिंग डिज़ाइन, मोल्ड निर्माण और स्टील मेश सेवाओं सहित एंड-टू-एंड समाधान
नमूना उत्पादन: विशेष FPC नमूना निर्माण, तेज टर्नअराउंड समय के साथ (डबल-साइडेड पैनल नमूने 5-7 दिनों के भीतर पूरे किए जाते हैं)

प्रमाण पत्र और सम्मान

सभी उत्पाद चित्र हमारे प्रस्तावों के प्रामाणिक प्रतिनिधित्व हैं। 16 से अधिक वर्षों के उद्योग अनुभव वाले एक विश्वसनीय भागीदार के रूप में, हम दुनिया भर में विविध अनुप्रयोगों के लिए उच्च-गुणवत्ता वाले कस्टम FPC समाधान प्रदान करने में विशेषज्ञ हैं।
