3C उपभोक्ता इलेक्ट्रॉनिक्स के लिए उपयुक्त उच्च परिशुद्धता डबल लेयर एफपीसी जो स्थिर विद्युत प्रदर्शन और सर्किट कनेक्टिविटी प्रदान करता है

3C उपभोक्ता इलेक्ट्रॉनिक्स के लिए उपयुक्त उच्च परिशुद्धता डबल लेयर एफपीसी जो स्थिर विद्युत प्रदर्शन और सर्किट कनेक्टिविटी प्रदान करता है

ब्रांड नाम:	HQ
मॉडल संख्या:	HQ001
एमओक्यू:	500pcs
कीमत:	बातचीत योग्य
प्रसव का समय:	negotiable
भुगतान की शर्तें:	L/C,D/A,T/T

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

Place of Origin:

GuangDong,China

प्रमाणन:

UL E477885 IATF16949 GB/T13485

सोल्डर मास्क:

सामग्री:

polyimide

सतही समापन:

घिनौना

इन्सुलेट राल:

पॉलीमाइड रेजिन (पीआई)

इन्सुलेशन मोटाई:

पारंपरिक बोर्ड

सतह का उपचार:

सोना विसर्जन

मोटाई:

0.1 मिमी

इन्सुलेशन सामग्री:

जैविक राल

अन्य सेवा:

अनुकूलित सेवाओं का समर्थन करें

सोल्डर मास्क का रंग:

न्यूनतम. लाइन की चौड़ाई/रिक्ति:

0.1 मिमी/0.1 मिमी

परिचालन तापमान:

-40°C से 85°C

न्यूनतम. छेद का आकार:

0.2 मिमी

सिल्कस्क्रीन रंग:

सफ़ेद

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

प्रमुखता देना:

double layer FPC smoking board

electronic cigarette FPC design

3C consumer electronics FPC

उत्पाद का वर्णन

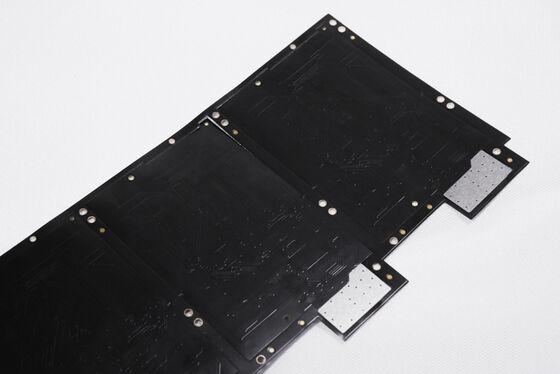

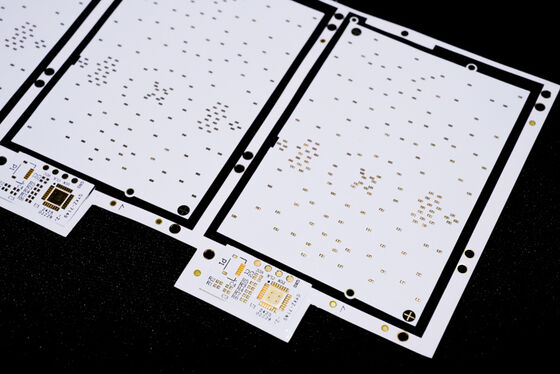

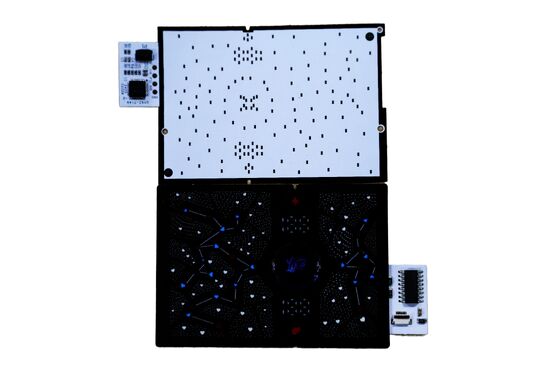

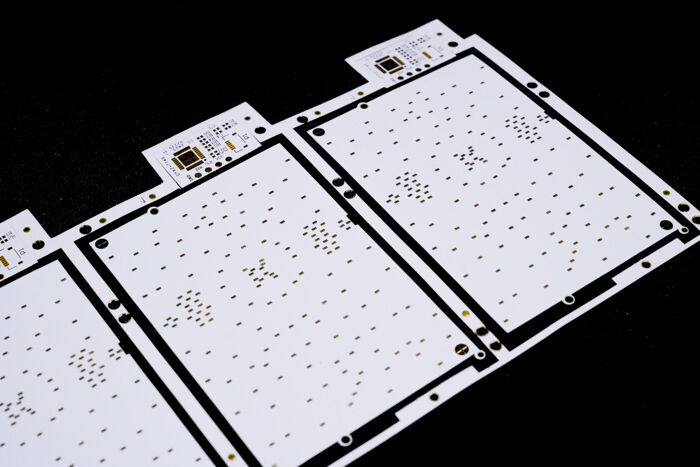

इलेक्ट्रॉनिक सिगरेट बोर्ड - HQ001

पेशेवर फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड निर्माता के रूप में, हम 3C उपभोक्ता इलेक्ट्रॉनिक्स, जिसमें इलेक्ट्रॉनिक सिगरेट अनुप्रयोग भी शामिल हैं, के लिए FPC डिजाइन और उत्पादन में विशेषज्ञता रखते हैं।

उत्पाद विनिर्देश

मॉडल: HQ001

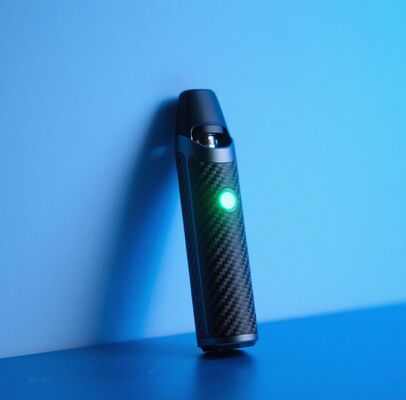

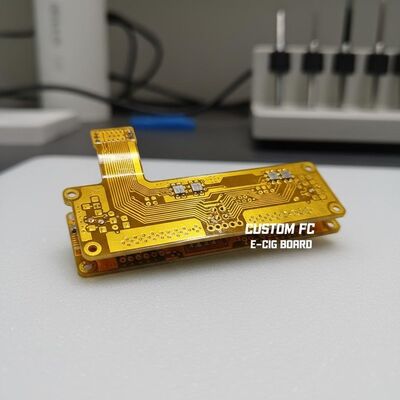

उत्पाद का नाम: इलेक्ट्रॉनिक सिगरेट बोर्ड

विशेषताएं: डबल-साइडेड ब्लैक एंड व्हाइट फिल्म, सफेद टेक्स्ट, OSP एंटीऑक्सीडेंट के साथ सिंगल-लेयर बोर्ड

विनिर्देश: नमूना बनाने की सेवा के साथ कस्टम उत्पादन उपलब्ध है

FPC डिजाइन तकनीकी पैरामीटर

आयाम

प्रेसिजन FPC: अधिकतम आकार 240*500mm (सीमा 250*500mm), कोई न्यूनतम आकार सीमा नहीं। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240mm, अधिकतम लंबाई 100 मीटर।

बोर्ड परतें

सिंगल-लेयर बोर्ड: सरल संरचना, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरण और अपेक्षाकृत सरल सर्किट वाले अन्य अनुप्रयोगों के लिए आदर्श
डबल-साइडेड बोर्ड: बढ़ी हुई वाया और प्रवाहकीय पथों के साथ तांबे की पन्नी की दो परतें होती हैं, जो आमतौर पर मोबाइल फोन, ऑटोमोटिव उपकरण और अन्य उन्नत उत्पादों में उपयोग की जाती हैं

सोल्डर मास्क रंग

काला: आमतौर पर ऑटोमोटिव अनुप्रयोगों, मोबाइल फोन और एलईडी डिस्प्ले जैसे हाई-एंड या प्रकाश-अवशोषित उत्पादों में उपयोग किया जाता है
सफेद: प्रतिबिंब आवश्यकताओं के लिए अतिरिक्त सफेद कोटिंग की सुविधा देता है, जिसका उपयोग प्रकाश जुड़नार, एलईडी डिस्प्ले और चिकित्सा सौंदर्य उत्पादों में किया जाता है
पीला: विभिन्न केबल अनुप्रयोगों सहित अधिकांश उत्पादों के लिए उपयुक्त

कॉपर फॉयल मोटाई

बोर्ड प्रकार	उपलब्ध मोटाई विकल्प
प्रेसिजन FPC सिंगल पैनल	18μm (0.5oz), 35μm (1oz)
प्रेसिजन FPC डबल-लेयर बोर्ड	12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
ऑर्डिनरी FPC सिंगल पैनल	18μm, 25μm, 35μm (1oz), 50μm
ऑर्डिनरी FPC डबल-लेयर बोर्ड	18-25μm, 25-25μm, 35-35μm, 35-70μm

न्यूनतम लाइन चौड़ाई/लाइन रिक्ति

आम तौर पर 3mil की न्यूनतम सिफारिश की जाती है, क्योंकि छोटे आयाम कठिनाई और दोष दर बढ़ाते हैं।

पेशेवर सेवा प्रक्रिया

परामर्श

FPC फ्लेक्सिबल सर्किट बोर्ड डिजाइन, आर एंड डी और विनिर्माण में 16 वर्षों का केंद्रित अनुभव। हम व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पाद विकास और तकनीकी सहायता प्रदान करते हैं।

कोटेशन

समान तकनीक और सामग्री का उपयोग करके नमूने या बैच उत्पादन के लिए प्रतिस्पर्धी मूल्य निर्धारण। उन्नत विनिर्माण प्रक्रियाएं महत्वपूर्ण लागत बचत प्रदान करती हैं।

पेशेवर विनिर्माण

जर्मनी, जापान और ताइवान क्षेत्रों के उन्नत उपकरण। 20,000 वर्ग मीटर की सुविधा, 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी कर्मियों के साथ बड़े पैमाने पर पेशेवर उत्पादन।

डिजाइन सेवाएं

सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, एसएमटी, थ्रू-होल कंपोनेंट्स और स्टेंसिल ओपनिंग सहित व्यापक समाधान। 16 वर्षों की तकनीकी विशेषज्ञता गुणवत्ता और विश्वसनीयता सुनिश्चित करती है।

नमूना बनाना

त्वरित उत्पादन लाइनों के साथ विशेष FPC नमूना बनाने और अनुकूलन सेवाएं। फ्लेक्सिबल सर्किट बोर्ड डबल-लेयर नमूने 5-7 दिनों के भीतर पूरे किए जाते हैं।

प्रमाण पत्र और सम्मान

महत्वपूर्ण जानकारी

सभी उत्पाद तस्वीरें प्रामाणिक हैं। प्रकाश की स्थिति, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन में अंतर के कारण मामूली रंग भिन्नता हो सकती है। GongDong HongQi चीन में 16 वर्षों के अनुभव के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पाद सालाना लगातार अपडेट और अपग्रेड किए जाते हैं। हम सभी प्रकार की FPC नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं। सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, एसएमटी और व्यापक वन-स्टॉप सेवाओं सहित पेशेवर समाधानों के लिए अपनी आवश्यकताओं के साथ हमसे संपर्क करें।

हमारे पेशेवर बिक्री टीम से व्यक्तिगत सेवा के लिए कृपया हमसे ऑनलाइन या ईमेल के माध्यम से संपर्क करें।
