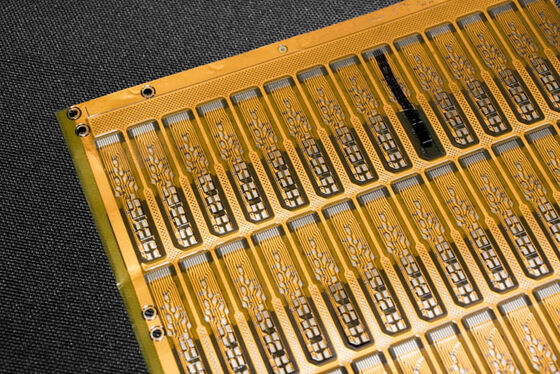

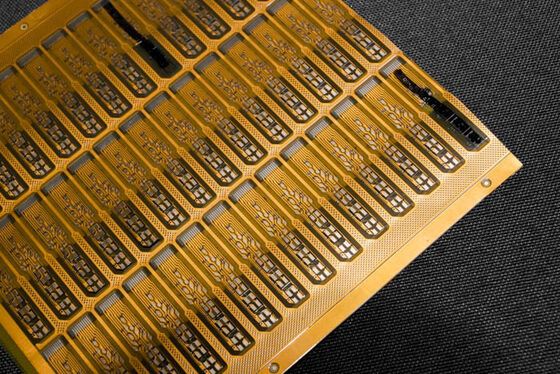

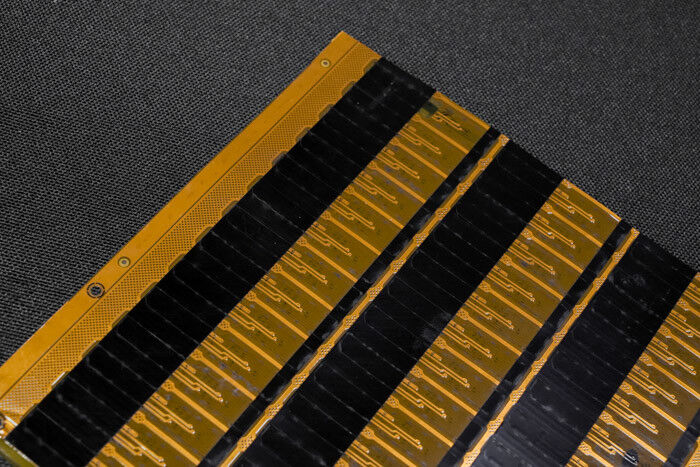

कस्टम प्रेसिजन एफपीसी डबल-साइडेड सरफेस गोल्ड-प्लेटेड प्रिंटेड सर्किट बोर्ड असेंबली

उत्पाद विवरण:

उत्पाद मॉडल: HQ044
उत्पाद का नाम: प्रेसिजन एफपीसी
उत्पाद सुविधाएँ: डबल लेयर सर्किट बोर्ड, डबल-साइडेड पीली फिल्म, सफेद टेक्स्ट, सरफेस गोल्ड-प्लेटेड

उत्पाद विनिर्देश:

1. हम फ्लेक्सिबल पीसीबी और एफपीसी निर्माता हैं, आपकी आवश्यकताओं के अनुसार विभिन्न सामग्री मोटाई और प्रक्रिया आवश्यकताओं के एलईडी लाइट स्ट्रिप एफपीसी, प्रेसिजन एफपीसी, रंगीन एलईडी स्ट्रिप एफपीसी और अन्य एलईडी फ्लेक्सिबल सर्किट बोर्ड को सिंगल, डबल-साइडेड और मल्टी-लेयर के साथ अनुकूलित कर सकते हैं।

2. अच्छी लचीलापन और झुकने के प्रति प्रतिरोध

कारखाने में एक पेशेवर बेंडिंग टेस्टर है, प्रत्येक बैच की सामग्री बड़े पैमाने पर उत्पादन से पहले उत्पाद की गुणवत्ता सुनिश्चित करने के लिए हजारों बेंडिंग परीक्षणों से गुजरती है।

एफपीसी डिजाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. आयामों के बारे में:

प्रेसिजन एफपीसी: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240। अधिकतम लंबाई 100 मीटर।

2. बोर्ड पर परतों की संख्या

• सिंगल-लेयर बोर्ड संरचना सरल है और आम तौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।
• सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्ड में तांबे की पन्नी की दो परतें होती हैं, वीआईए बढ़े हुए होते हैं, और प्रवाहकीय पथ बनते हैं। वे आम तौर पर मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और अन्य उत्पादों में उपयोग किए जाते हैं।

3. सोल्डर मास्क रंग

एफपीसी के सोल्डर मास्क रंग पीले, काले और सफेद होते हैं। पीले रंग का उपयोग करने का सुझाव दिया जाता है, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। काली फिल्म आम तौर पर उच्च-स्तरीय या प्रकाश-अवशोषित उत्पादों में उपयोग की जाती है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीली फिल्म की तुलना में सफेद कोटिंग की एक अतिरिक्त परत होती है, और अक्सर उन उत्पादों में उपयोग की जाती है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद, आदि।

4. कॉपर फॉयल की मोटाई

• प्रेसिजन एफपीसी सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• प्रेसिजन एफपीसी डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• ऑर्डिनरी एफपीसी सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;
• ऑर्डिनरी एफपीसी डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um से चुना जा सकता है।

5. न्यूनतम लाइन चौड़ाई/लाइन रिक्ति

सामान्य परिस्थितियों में, जितनी छोटी कठिनाई होगी, दोष दर उतनी ही अधिक होगी, और आम तौर पर कम से कम 3mil का उपयोग करने की सलाह दी जाती है।

सेवा प्रक्रिया

1. परामर्श

   एफपीसी लचीले सर्किट बोर्ड डिजाइन और आर एंड डी निर्माण पर 16 साल का ध्यान केंद्रित, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना।

2. प्रस्ताव

   एक ही प्रकार की तकनीक, सामग्री, उन्नत तकनीक, मूल्य रियायतें का नमूना या बैच कोटेशन, ग्राहकों के लिए लागत बचाने के लिए बहुत कुछ।

3. पेशेवर

   हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, पेशेवर उत्पादन, पैमाना है। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र में फैला हुआ है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ की हड्डी वाले कर्मचारी हैं।

4. डिजाइन

   ग्राहकों को कई अंतरराष्ट्रीय सिस्टम प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 साल के पेशेवर और तकनीकी स्तर का अवक्षेपण, आपकी पसंद और विश्वास के योग्य है।

5. नमूना बनाना

   हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: लचीले सर्किट बोर्ड डुअल पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।
