उत्पाद विवरण:

उत्पाद मॉडल:HQ30140

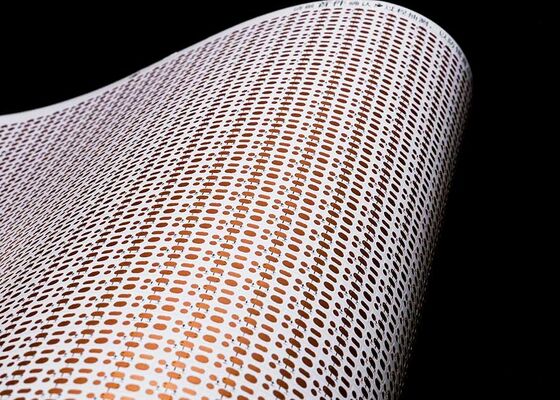

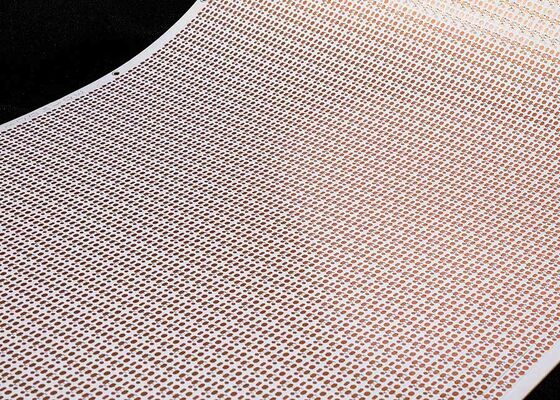

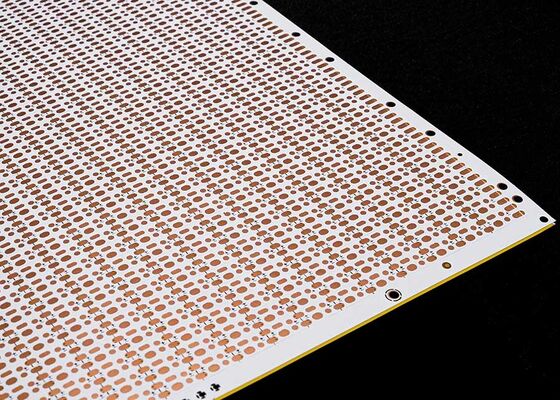

उत्पाद का नाम: फ्लेक्सिबल एलईडी स्ट्रिप सर्किट बोर्ड

उत्पाद की विशेषताएँ:2835-60leds/PCS-5*503-5V

डबल-साइडेड व्हाइट फिल्म, ब्लैक कैरेक्टर, OSP एंटीऑक्सीडेंट के साथ डबल लेयर बोर्ड

उत्पाद विनिर्देश:2835 एलईडी स्ट्रिप फ्लेक्सिबल सर्किट बोर्ड, 60 लाइट बीट्स प्रति पीस, आकार: 5*503mm, 5V डबल-साइडेड बोर्ड व्हाइट फिल्म FPCB

FPC डिज़ाइन पैरामीटर

1. आयाम के बारे में:

प्रिसिजन FPC: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240, अधिकतम लंबाई 100 मीटर।

2. बोर्ड पर परतों की संख्या

• सिंगल-लेयर बोर्ड की संरचना सरल होती है और आमतौर पर इसका उपयोग औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में किया जाता है।
• सिंगल-लेयर FPC की तुलना में, डबल-साइडेड बोर्ड में तांबे की पन्नी (कॉपर फॉयल) की दो परतें होती हैं, अधिक वाया होते हैं, और संवाहक पथ बनते हैं। इनका उपयोग आमतौर पर मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य उत्पादों में किया जाता है।

3. सोल्डर मास्क का रंग

FPC के सोल्डर मास्क के रंग पीले, काले और सफेद होते हैं। पीले रंग का उपयोग करने का सुझाव दिया जाता है, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे कि विभिन्न केबल उत्पाद। ब्लैक फिल्म का उपयोग आमतौर पर हाई-एंड या प्रकाश को अवशोषित करने वाले उत्पादों में किया जाता है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले आदि। पीली फिल्म की तुलना में सफेद फिल्म में सफेद कोटिंग की एक अतिरिक्त परत होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिनमें परावर्तन की आवश्यकता होती है, जैसे लाइटिंग फिक्स्चर, एलईडी डिस्प्ले, मेडिकल ब्यूटी उत्पाद आदि।

4. कॉपर फॉयल की मोटाई

• प्रिसिजन FPC सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• प्रिसिजन FPC डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) में से चुना जा सकता है।
• साधारण FPC सिंगल पैनल में 18um/25um/35um (1oz)/50um चुन सकते हैं;
• साधारण FPC डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um में से चुना जा सकता है।

5. न्यूनतम लाइन चौड़ाई/लाइन स्पेसिंग

सामान्य परिस्थितियों में, जितनी कम चौड़ाई/स्पेसिंग होगी, दोष दर उतनी ही अधिक होगी, और आमतौर पर कम से कम 3mil का उपयोग करने की सिफारिश की जाती है।

सेवा प्रक्रिया

1. 1. परामर्श

   ग्राहकों को व्यक्तिगत समाधान, डिज़ाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करने के लिए FPC फ्लेक्सिबल सर्किट बोर्ड डिज़ाइन और R&D विनिर्माण पर 16 वर्षों का अनुभव।

2. 2. ऑफर/कोटेशन

   समान प्रकार की तकनीक, सामग्री, उन्नत तकनीक और मूल्य छूट के साथ नमूना या बैच कोटेशन, जिससे ग्राहकों को काफी लागत बचत होती है।

3. 3. विशेषज्ञता

   हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण, उत्पादन तकनीक और पेशेवर बड़े पैमाने का उत्पादन है। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र में फैला है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी प्रमुख कर्मी हैं।

4. 4. डिज़ाइन

   ग्राहकों को कई अंतरराष्ट्रीय प्रणाली प्रमाणनों को अंतिम रूप देने के लिए समाधान प्रदान करते हैं, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिज़ाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 वर्षों का पेशेवर और तकनीकी अनुभव, आपकी पसंद और विश्वास के योग्य।

5. 5. नमूना निर्माण (सैंपल मेकिंग)

   हम FPC नमूना निर्माण और अनुकूलन (कस्टमाइज़ेशन) सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: फ्लेक्सिबल सर्किट बोर्ड डुअल पैनल के नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।
