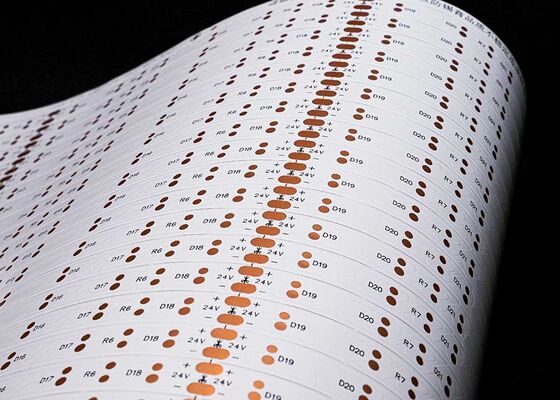

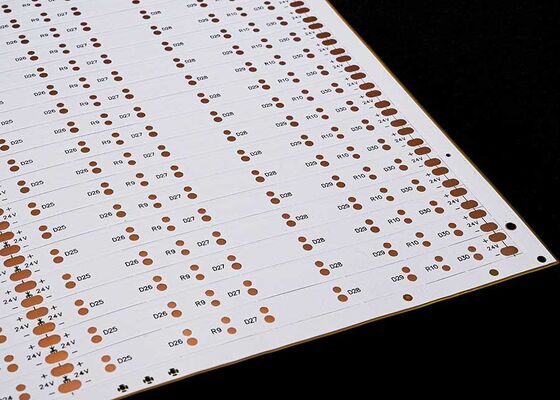

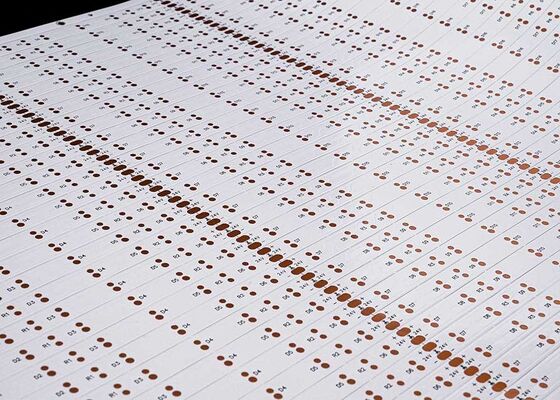

2835 एलईडी स्ट्रिप फ्लेक्सिबल सर्किट बोर्ड के साथ डबल-साइडेड व्हाइट फिल्म एफपीसीबी

उत्पाद विवरण:

उत्पाद मॉडल:HQ30114
उत्पाद का नाम: फ्लेक्सिबल एलईडी स्ट्रिप सर्किट बोर्ड
उत्पाद की विशेषताएं: डबल लेयर बोर्ड डबल-साइडेड व्हाइट फिल्म ब्लैक कैरेक्टर ओएसपी एंटीऑक्सीडेंट के साथ

उत्पाद विनिर्देश:2835 एलईडी स्ट्रिप फ्लेक्सिबल सर्किट बोर्ड, 30 लाइट बीट्स प्रति पीस, आकार: 8*503मिमी, 24V डबल-साइडेड बोर्ड व्हाइट फिल्म एफपीसीबी

एफपीसी डिजाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. के बारे में आयाम:

प्रेसिजन एफपीसी: अधिकतम आकार 240X500मिमी (सीमा 250X500मिमी) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240। अधिकतम लंबाई 100 मीटर।

2. परतों की संख्या बोर्ड पर सिंगल-लेयर बोर्ड संरचना सरल है और आम तौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अन्य क्षेत्रों में अपेक्षाकृत सरल सर्किट के साथ उपयोग की जाती है।

• सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्ड में कॉपर फॉयल की दो परतें होती हैं, वीआईए (vias) बढ़े हुए होते हैं, और कंडक्टिव पाथ (conductive paths) बनते हैं। इनका उपयोग आम तौर पर मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और अन्य उत्पादों में किया जाता है।
• 3. सोल्डर मास्क रंग

एफपीसी के सोल्डर मास्क रंग पीले, काले और सफेद होते हैं। पीले रंग का सुझाव दिया जाता है, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। काली फिल्म आम तौर पर हाई-एंड या प्रकाश अवशोषित करने वाले उत्पादों में उपयोग की जाती है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीली फिल्म की तुलना में सफेद कोटिंग की एक अतिरिक्त परत होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे लाइटिंग फिक्स्चर, एलईडी डिस्प्ले, मेडिकल ब्यूटी उत्पाद, आदि। 4. कॉपर फॉयल की मोटाई

प्रेसिजन एफपीसी सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;

प्रेसिजन एफपीसी डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।

• ऑर्डिनरी एफपीसी सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;
• ऑर्डिनरी एफपीसी डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um से चुना जा सकता है।
• 5. न्यूनतम लाइन चौड़ाई/लाइन रिक्ति
• सामान्य परिस्थितियों में, जितनी छोटी कठिनाई होगी, दोष दर उतनी ही अधिक होगी, और आम तौर पर कम से कम 3mil का उपयोग करने की सलाह दी जाती है।

सेवा प्रक्रिया

1. परामर्श

एफपीसी फ्लेक्सिबल सर्किट बोर्ड डिजाइन और आर एंड डी निर्माण पर 16 साल का ध्यान केंद्रित, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना।

2. प्रस्ताव

एक ही प्रकार की तकनीक, सामग्री, उन्नत तकनीक, मूल्य रियायतें के नमूने या बैच कोटेशन, ग्राहकों के लिए लागत बचाने के लिए बहुत कुछ।

3. पेशा

हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, पेशेवर उत्पादन, पैमाना है। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र में फैला हुआ है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ की हड्डी वाले कर्मचारी हैं।

4. डिजाइन

ग्राहकों को कई अंतरराष्ट्रीय सिस्टम प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 साल का पेशेवर और तकनीकी स्तर का अवक्षेपण, आपकी पसंद और विश्वास के योग्य है।

5. नमूना बनाना

हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: फ्लेक्सिबल सर्किट बोर्ड डुअल पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।
