उत्पाद वर्णन:
उत्पाद मॉडल:HQ30087

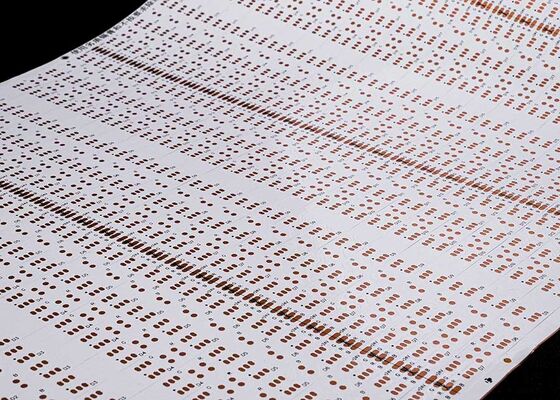

उत्पाद का नाम: लचीला एलईडी स्ट्रिप सर्किट बोर्ड
उत्पाद की विशेषताएं: दो तरफा सफेद फिल्म ब्लैक कैरेक्टर ओएसपी एंटीऑक्सीडेंट के साथ डबल लेयर बोर्ड

उत्पाद विशिष्टताएँ:

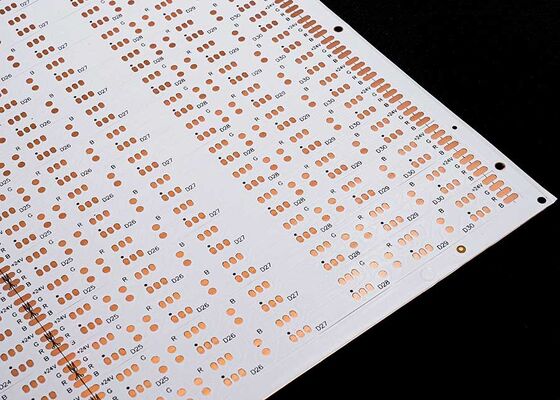

5050 आरजीबी एलईडी स्ट्रिप फ्लेक्सिबल सर्किट बोर्ड, प्रति टुकड़े 30 लाइट बीट्स, आकार: 10 * 503 मिमी, 24 वी डबल-पक्षीय बोर्ड सफेद फिल्म एफपीसीबी

एफपीसी डिज़ाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. आयामों के बारे में:
परिशुद्धता एफपीसी: अधिकतम आकार 240X500 मिमी (सीमा 250X500 मिमी) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240. अधिकतम लंबाई 100 मीटर.

2. बोर्ड पर परतों की संख्या

• सिंगल-लेयर बोर्ड संरचना सरल है और आमतौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।
• सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्डों में तांबे की पन्नी की दो परतें, बढ़े हुए वाया और गठित प्रवाहकीय पथ होते हैं। इनका उपयोग आम तौर पर मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य उत्पादों में किया जाता है।

3. सोल्डर मास्क का रंग
एफपीसी के सोल्डर मास्क के रंग पीले, काले और सफेद हैं। पीले रंग का उपयोग करने का सुझाव दें, पीली फिल्म अधिकांश उत्पादों, जैसे कि विभिन्न केबल उत्पादों, के लिए उपयुक्त है। काली फिल्म का उपयोग आमतौर पर कार, मोबाइल फोन, एलईडी डिस्प्ले आदि जैसे उच्च-स्तरीय या प्रकाश अवशोषित उत्पादों में किया जाता है। सफेद फिल्म में पीली फिल्म की तुलना में सफेद कोटिंग की एक अतिरिक्त परत होती है, और अक्सर इसका उपयोग उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद, आदि।

4. तांबे की पन्नी की मोटाई

• परिशुद्ध FPC एकल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• सटीक FPC डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• साधारण FPC एकल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;
• साधारण एफपीसी डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um से चुना जा सकता है।

5. न्यूनतम लाइन चौड़ाई/लाइन रिक्ति
सामान्य परिस्थितियों में, कठिनाई जितनी कम होगी, दोष दर उतनी ही अधिक होगी, और आमतौर पर कम से कम 3मिलि का उपयोग करने की अनुशंसा की जाती है।

सेवा प्रक्रिया

1. 1.परामर्श
   ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करने के लिए एफपीसी लचीले सर्किट बोर्ड डिजाइन और आर एंड डी विनिर्माण पर 16 साल का ध्यान केंद्रित किया गया है।

2. 2.प्रस्ताव
   ग्राहकों की लागत बचाने के लिए एक ही प्रकार की प्रौद्योगिकी, सामग्री, उन्नत प्रौद्योगिकी, मूल्य रियायतों का नमूना या बैच उद्धरण।

3. 3.पेशा
   हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, व्यावसायिक उत्पादन, पैमाने हैं। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र को कवर करता है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ कर्मचारी हैं।

4. 4.डिज़ाइन
   कई अंतर्राष्ट्रीय सिस्टम प्रमाणन को अंतिम रूप देने के लिए ग्राहकों को समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील जाल वन-स्टॉप सेवा, 16 साल की पेशेवर और तकनीकी स्तर की वर्षा, आपकी पसंद और विश्वास के योग्य प्रदान कर सकते हैं।

5. 5.नमूना बनाना
   हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: लचीले सर्किट बोर्ड दोहरे पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।
