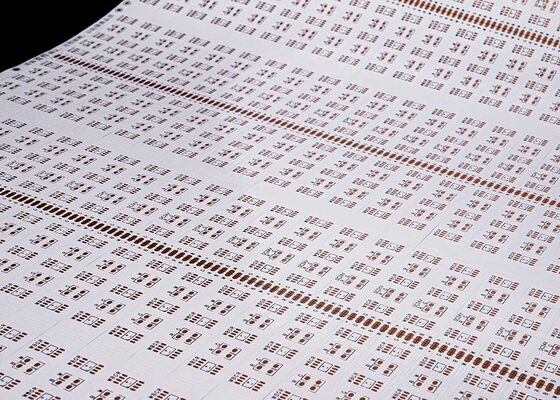

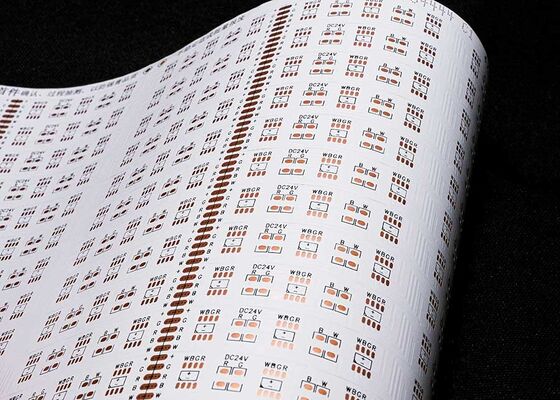

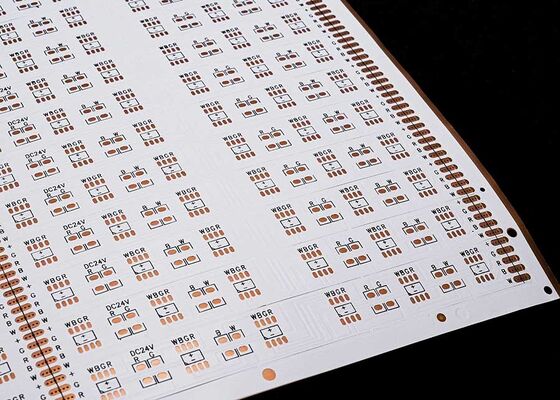

5050 30led/पीसीएस 24V डबल-साइडेड व्हाइट फिल्म एफपीसीबी फ्लेक्सिबल एलईडी स्ट्रिप सर्किट बोर्ड

5050 30led/पीसीएस 24V डबल-साइडेड व्हाइट फिल्म एफपीसीबी फ्लेक्सिबल एलईडी स्ट्रिप सर्किट बोर्ड

ब्रांड नाम:	HONGQI
मॉडल संख्या:	मुख्यालय34444
एमओक्यू:	500 पीसी
कीमत:	बातचीत योग्य
प्रसव का समय:	8-15 कार्य दिवस
भुगतान की शर्तें:	एल/सी,डी/ए,टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

प्रमाणन:

UL E477885 IATF16949 GB/T13485

इन्सुलेशन सामग्री:

अनुकरणीय

आधारभूत सामग्री:

ताँबा

परतों की संख्या::

दोहरा

इन्सुलेशन परत की मोटाई::

पतली प्लेट

प्रसंस्करण प्रौद्योगिकी:

इलेक्ट्रोलाइटिक पन्नी

लौ मंद गुण::

अग्नि सुरक्षा स्तर v0

प्लेट की मोटाई:

0.25मिमी±0.05

विपणन विधि:

फ़ैक्टरी प्रत्यक्ष बिक्री

तांबे की मोटाई::

सतह का उपचार::

Osp / विसर्जन टिन / विसर्जन सोने की प्रक्रियाएं

अन्य सेवा:

अनुकूलित सेवाओं का समर्थन करें

यांत्रिक कठोरता::

लचीला

इंसुलेटिंग राल::

एपॉक्सी राल (ईपी)

आवेदन क्षेत्र:

मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और एलईडी लाइटिंग, कम्युनिकेशंस, आर्टिफिशियल इंटेलिजेंस, ईसीटी मे

पैकेजिंग विवरण:

मजबूत पेपर केस के साथ पैक किया गया

आपूर्ति की क्षमता:

प्रति माह 100000 टुकड़े

प्रमुखता देना:

24 वी इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड

5050 इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड

उत्पाद का वर्णन

RGBW FPCB 5050 LED स्ट्रिप सर्किट बोर्ड

लचीले प्रिंटेड सर्किट बोर्ड निर्माता जो FPC लचीले सर्किट बोर्ड, HDI प्रिंटेड सर्किट बोर्ड, SMD LED लाइट स्ट्रिप्स, COB LED स्ट्रिप्स, PCB बोर्ड डिजाइन और व्यापक इलेक्ट्रॉनिक असेंबली सेवाओं में विशेषज्ञता रखता है।

उत्पाद विनिर्देश

मॉडल: HQ34444
उत्पाद: लचीला LED स्ट्रिप सर्किट बोर्ड
कॉन्फ़िगरेशन: 5050, 30 LED प्रति पीस
आयाम: 12mm × 504mm
वोल्टेज: 24V
विशेषताएं: डबल-साइडेड बोर्ड सफेद फिल्म, काले अक्षर, OSP एंटीऑक्सीडेंट के साथ

FPC डिजाइन पैरामीटर

आयाम विनिर्देश

प्रेसिजन FPC अधिकतम आकार: 240×500mm (सीमा 250×500mm), कोई न्यूनतम आकार सीमा नहीं। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240mm, अधिकतम लंबाई 100 मीटर।

बोर्ड परत कॉन्फ़िगरेशन

सिंगल-लेयर बोर्ड: सरल संरचना, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरण और बुनियादी सर्किट अनुप्रयोगों के लिए आदर्श
डबल-लेयर बोर्ड: बढ़ी हुई वाया के साथ दो कॉपर फॉयल परतें, जो बेहतर प्रवाहकीय पथ प्रदान करती हैं, मोबाइल फोन, ऑटोमोटिव उपकरण और उन्नत इलेक्ट्रॉनिक उत्पादों के लिए उपयुक्त

सोल्डर मास्क रंग विकल्प

पीला: मानक विकल्प, विभिन्न केबल अनुप्रयोगों सहित अधिकांश उत्पादों के लिए उपयुक्त
काला: प्रीमियम विकल्प, उच्च-स्तरीय या प्रकाश-अवशोषित उत्पादों जैसे ऑटोमोटिव, मोबाइल फोन और LED डिस्प्ले के लिए
सफेद: प्रकाश जुड़नार, LED डिस्प्ले और मेडिकल ब्यूटी उत्पादों सहित परावर्तक अनुप्रयोगों के लिए अतिरिक्त सफेद कोटिंग की सुविधा

कॉपर फॉयल मोटाई विकल्प

बोर्ड प्रकार	उपलब्ध मोटाई
प्रेसिजन FPC सिंगल पैनल	18μm (0.5oz), 35μm (1oz)
प्रेसिजन FPC डबल-लेयर बोर्ड	12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
ऑर्डिनरी FPC सिंगल पैनल	18μm, 25μm, 35μm (1oz), 50μm
ऑर्डिनरी FPC डबल-लेयर बोर्ड	18-25μm, 25-25μm, 35-35μm, 35-70μm

न्यूनतम लाइन चौड़ाई/लाइन स्पेसिंग

अनुकूलित विनिर्माण दक्षता और कम दोष दर के लिए 3mil की अनुशंसित न्यूनतम।

पेशेवर सेवा प्रक्रिया

परामर्श

FPC लचीले सर्किट बोर्ड डिजाइन और R&D निर्माण में 16 वर्षों का अनुभव। हम व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पाद विकास और व्यापक तकनीकी सहायता प्रदान करते हैं।

कोटेशन

समान तकनीक और सामग्री का उपयोग करके नमूने या बैच उत्पादन के लिए प्रतिस्पर्धी मूल्य निर्धारण। उन्नत विनिर्माण प्रक्रियाएं महत्वपूर्ण लागत बचत प्रदान करती हैं।

पेशेवर विनिर्माण

जर्मनी, जापान और ताइवान के अत्याधुनिक उपकरण। हमारी 20,000 वर्ग मीटर की सुविधा में 50 वरिष्ठ तकनीकी विशेषज्ञों सहित 800 से अधिक कर्मचारी कार्यरत हैं।

डिजाइन सेवाएं

सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, SMT, थ्रू-होल घटक और स्टेंसिल विकास सहित व्यापक वन-स्टॉप सेवा। अंतरराष्ट्रीय स्तर पर प्रमाणित सिस्टम गुणवत्ता सुनिश्चित करते हैं।

नमूना उत्पादन

विशेष FPC नमूना निर्माण और त्वरित उत्पादन लाइनों के साथ अनुकूलन। डबल-लेयर लचीले सर्किट बोर्ड के नमूने 5-7 दिनों के भीतर पूरे किए जाते हैं।

प्रमाणन और सम्मान

महत्वपूर्ण सूचना

सभी उत्पाद तस्वीरें प्रामाणिक हैं। प्रकाश की स्थिति, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन में अंतर के कारण मामूली रंग भिन्नता हो सकती है। GongDong HongQi चीन में 16 वर्षों के अनुभव के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पादों को निरंतर वार्षिक अपडेट और अपग्रेड से गुजरना पड़ता है। हम FPC नमूना निर्माण और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं। सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण और व्यापक वन-स्टॉप सेवाओं सहित पेशेवर समाधानों के लिए अपनी आवश्यकताओं के साथ हमसे संपर्क करें। हमारी पेशेवर बिक्री टीम ऑनलाइन परामर्श या ईमेल के माध्यम से व्यक्तिगत सहायता प्रदान करती है।
