वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी

ब्रांड नाम:	HQ
मॉडल संख्या:	मुख्यालय00047
एमओक्यू:	3000PCS
कीमत:	बातचीत योग्य
प्रसव का समय:	बातचीत योग्य
भुगतान की शर्तें:	एल/सी, डी/ए, टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

प्रमाणन:

UL E477885 IATF16949 GB/T 16949

स्थिति कोड:

विपणन विधि:

फ़ैक्टरी प्रत्यक्ष बिक्री

आकार:

अनुकूलित

उत्पाद कार्यशील वर्तमान:

जलरोधक:

उत्पाद कार्यशील वोल्टेज:

वोल्टेज:

उत्पाद सामग्री:

polyimide

उत्पाद परतें:

एकल परत

सर्वर:

खुलापन

उत्पाद का रंग:

सफ़ेद

यांत्रिक कठोरता:

लचीला

मोटाई:

0.2 मिमी

उत्पाद व्यवहार्यता:

प्रकाश नेतृत्व

पैकेजिंग विवरण:

मजबूत कागज मामलों के साथ पैक किया गया

आपूर्ति की क्षमता:

प्रति माह 100000 टुकड़े

प्रमुखता देना:

12 वी एलईडी एफपीसी

वाटरप्रूफ लचीला मुद्रित सर्किट बोर्ड

पॉलीमाइड सामग्री एफपीसीबी

उत्पाद का वर्णन

HQ047 एलईडी प्रकाश पट्टी लचीला मुद्रित सर्किट बोर्ड

ब्लैक सोल्डर मास्क के साथ डबल-लेयर फ्लेक्सिबल सर्किट बोर्ड, बहुमुखी प्रकाश अनुप्रयोगों में बेहतर लचीलापन और झुकने के प्रतिरोध के लिए इंजीनियर।

उत्पाद विनिर्देश

उत्पाद मॉडल	HQ00046
उत्पाद का नाम	एलईडी लाइट स्ट्रिप एफपीसी
सर्किट संरचना	डबल लेयर सर्किट बोर्ड
सतह कोटिंग	काले रेशम के पर्दे के साथ दो तरफा काला सोल्डर मास्क
एंटीऑक्सिडेंट उपचार	ओएसपी (ऑर्गेनिक सोल्डरेबिलिटी कंजर्वेटिव)
मुख्य प्रदर्शन	उच्च लचीलापन और उत्कृष्ट झुकने का प्रतिरोध

तकनीकी विनिर्देश और अनुकूलन विकल्प

आयामी विनिर्देश

सटीकता FPC: अधिकतम आकार 240×500mm (सीमाः 250×500mm)
रोल प्रकार का एफपीसी: अधिकतम चौड़ाई 240 मिमी; अधिकतम लंबाई 100 मीटर
कोई न्यूनतम आकार प्रतिबंध नहीं

सर्किट परत विन्यास

अनुप्रयोग जटिलता के आधार पर एकल-परत, दो-परत या बहु-परत एफपीसी विन्यासों में से चुनेंः

एकल परत FPC:औद्योगिक नियंत्रण और बुनियादी प्रकाश व्यवस्थाओं में कम जटिलता वाले सर्किटों के लिए लागत प्रभावी समाधान
डबल लेयर एफपीसी:मोबाइल उपकरणों, ऑटोमोटिव पैनलों और मध्य से उच्च अंत एलईडी स्ट्रिप्स के लिए वर्तमान हैंडलिंग और गर्मी अपव्यय में सुधार
बहु-परत FPC:घनी वायरिंग आवश्यकताओं वाले अति-उच्च जटिलता वाले अनुप्रयोगों के लिए कस्टम समाधान

सोल्डर मास्क रंग विकल्प

पीला:सामान्य अनुप्रयोगों के लिए सार्वभौमिक, लागत प्रभावी विकल्प
काला:प्रकाश अवशोषित करने वाली स्थितियों (कार प्रकाश व्यवस्था, डिस्प्ले) के लिए उच्च अंत विकल्प
सफेद:प्रकाश व्यवस्था में अधिकतम प्रकाश उपयोग के लिए परावर्तक कोटिंग

तांबे की पन्नी की मोटाई

एफपीसी प्रकार	परत विन्यास	उपलब्ध मोटाई
परिशुद्धता एफपीसी	एकल परत	18μm (0.5oz), 35μm (1oz)
परिशुद्धता एफपीसी	दोहरी परत	12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
मानक एफपीसी	एकल परत	18μm, 25μm, 35μm (1oz), 50μm
मानक एफपीसी	दोहरी परत	18-25μm, 25-25μm, 35-35μm, 35-70μm

विनिर्माण परिशुद्धता

इष्टतम विनिर्माण उपज, लागत-प्रभावशीलता और विश्वसनीयता के लिए अनुशंसित न्यूनतम लाइन चौड़ाई / 3mil (0.076 मिमी) का अंतर।

प्रदर्शन और गुणवत्ता आश्वासन

लचीलापन और झुकने का प्रतिरोध

प्रत्येक बैच को पेशेवर झुकने वाले उपकरण से कठोर परीक्षण से गुजरना पड़ता है, जो गतिशील अनुप्रयोगों में प्रदर्शन की गारंटी देने के लिए हजारों चक्रों को सहन करता है।

उत्पादन क्षमता

कारखाने का क्षेत्रफल: 20,000 वर्ग मीटर
कार्यबल: 50 वरिष्ठ तकनीकी विशेषज्ञों सहित 800 से अधिक कर्मचारी
जर्मनी, जापान और ताइवान से उन्नत उपकरण
नमूने और बड़े पैमाने पर उत्पादन के लिए समर्पित लाइनें

अनुकूलन सेवा प्रक्रिया

परामर्श और तकनीकी सहायता

16 वर्षों की एफपीसी विशेषज्ञता, अनुकूलित समाधान, ड्राइंग अनुकूलन, नए उत्पाद विकास और तकनीकी मार्गदर्शन प्रदान करना।

प्रतिस्पर्धी मूल्य निर्धारण

मानकीकृत प्रक्रियाओं, सामरिक सामग्री सोर्सिंग और कुशल उत्पादन प्रबंधन के माध्यम से लागत अनुकूलन।

एकीकृत सेवाएं

गुणवत्ता सत्यापन के साथ आधारभूत सब्सट्रेट उत्पादन
सर्किट रूटिंग और योजनागत डिजाइन अनुकूलन
कस्टम मोल्ड विकास
एसएमटी और थ्रू-होल असेंबली
इस्पात जाल का निर्माण

त्वरित प्रोटोटाइप

डबल-लेयर एफपीसी प्रोटोटाइप के लिए 5-7 दिन के लीड समय के साथ नमूनों के लिए समर्पित त्वरित उत्पादन लाइन।

गुणवत्ता प्रमाणपत्र और नोट्स

वैश्विक उद्योग मानकों और नियामक आवश्यकताओं के अनुपालन को सुनिश्चित करने वाले कई अंतरराष्ट्रीय प्रणाली प्रमाणन।

सभी उत्पाद चित्र प्रामाणिक हैं। प्रकाश की स्थिति या प्रदर्शन अंतर के कारण मामूली रंग भिन्नताएं हो सकती हैं।

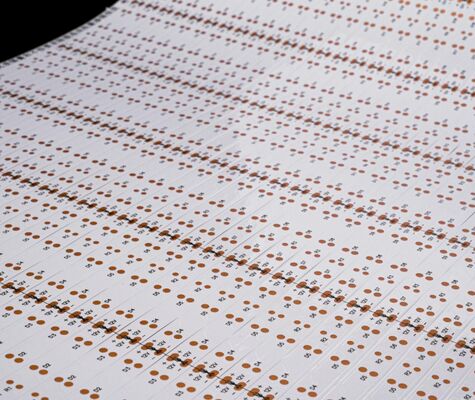

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 0

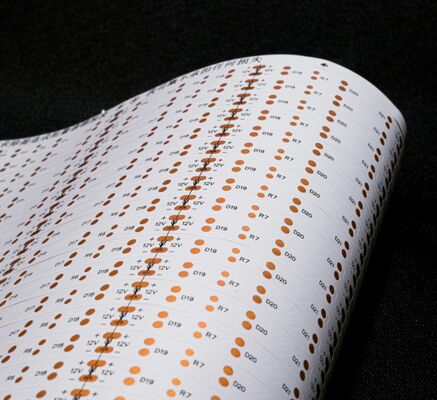

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 1

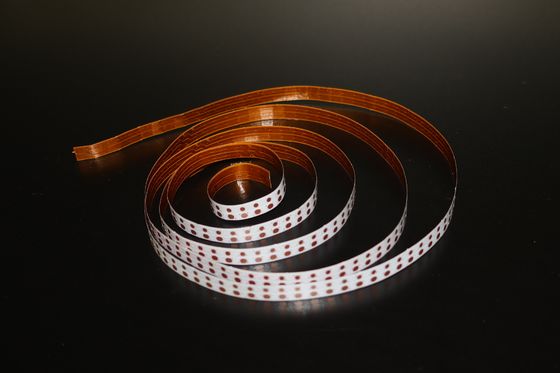

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 2

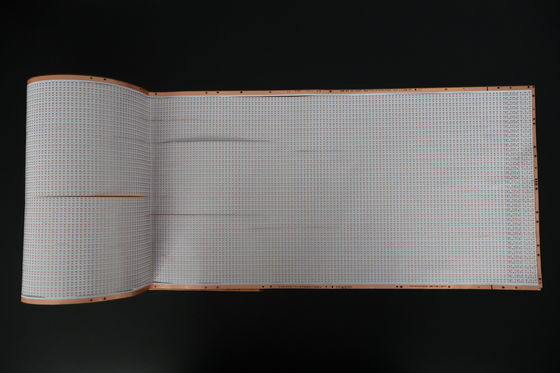

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 3

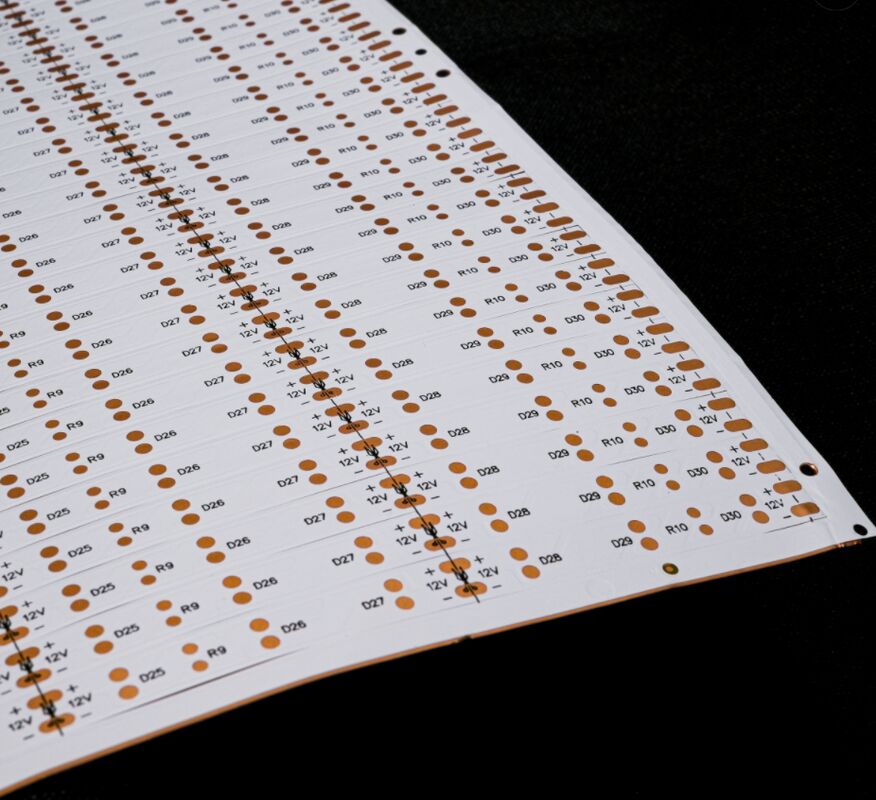

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 4

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 5

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 6

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 7

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 8

वाटरप्रूफ एलईडी स्ट्रिप लचीला पीसीबी 9

FPC उत्पाद पोर्टफोलियो को उभरते तकनीकी रुझानों के अनुरूप वार्षिक अद्यतन से गुजरना पड़ता है।
