2835 एलईडी लचीला सर्किट बोर्ड, 50 एलईडी/पीसी, 5*500 विनिर्देश, कस्टम एफपीसी बोर्ड

Name: 2835 एलईडी लचीला सर्किट बोर्ड, 50 एलईडी/पीसी, 5*500 विनिर्देश, कस्टम एफपीसी बोर्ड
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: मुख्यालय43813
Availability: InStock

ब्रांड नाम:	HQ43813
मॉडल संख्या:	मुख्यालय43813
एमओक्यू:	20000 मी
कीमत:	बातचीत योग्य
प्रसव का समय:	8-15 कार्य दिवस
भुगतान की शर्तें:	एल/सी, टी/टी, डी/ए

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

प्रमाणन:

CE,CCC

पैकेजिंग विवरण:

मजबूत कागज मामलों के साथ पैक किया गया

आपूर्ति की क्षमता:

2000000M महीना

उत्पाद का वर्णन

फ्लेक्सिबल प्रिंटेड सर्किट (FPC) आधुनिक LED लाइट स्ट्रिप अनुप्रयोगों में महत्वपूर्ण घटक हैं, जिनमें उच्च लचीलापन, विश्वसनीयता और अनुकूलन अनुकूलता की मांग होती है। यह पेपर HQ046 LED लाइट स्ट्रिप FPC के तकनीकी मापदंडों, प्रदर्शन विशेषताओं और सेवा प्रक्रिया का विवरण देता है, जो विभिन्न प्रकाश व्यवस्था परिदृश्यों के लिए डिज़ाइन किया गया एक डबल-लेयर फ्लेक्सिबल सर्किट बोर्ड है। यह निर्माता की अनुकूलन क्षमताओं, गुणवत्ता नियंत्रण उपायों और तकनीकी सहायता प्रणाली पर भी विस्तार से बताता है, जो उद्योग के चिकित्सकों को LED लाइट स्ट्रिप FPC समाधानों का चयन करने के लिए एक व्यापक संदर्भ प्रदान करता है।

1. HQ046 LED लाइट स्ट्रिप FPC का उत्पाद अवलोकन

HQ046 LED लाइट स्ट्रिप अनुप्रयोगों के लिए इंजीनियर एक विशेष FPC है, जो संरचनात्मक स्थिरता और पर्यावरणीय अनुकूलनशीलता को एकीकृत करता है। इसके मुख्य गुण इस प्रकार हैं:

पैरामीटर	विशिष्टता
उत्पाद मॉडल	HQ43813
उत्पाद का नाम	LED लाइट स्ट्रिप FPC
सर्किट संरचना	डबल-लेयर सर्किट बोर्ड
सतह कोटिंग	डबल-साइड ब्लैक सोल्डर मास्क; ब्लैक टेक्स्ट
एंटीऑक्सीडेंट उपचार	OSP (ऑर्गेनिक सोल्डरबिलिटी प्रिजर्वेटिव)
मुख्य प्रदर्शन	उच्च लचीलापन; उत्कृष्ट झुकने का प्रतिरोध

2. तकनीकी विनिर्देश और अनुकूलन रेंज

16 वर्षों के अनुभव के साथ एक पेशेवर FPC निर्माता के रूप में, हम LED लाइट स्ट्रिप FPCs के लिए व्यापक अनुकूलन प्रदान करते हैं, जिसमें सिंगल-लेयर, डबल-लेयर और मल्टी-लेयर संरचनाएं शामिल हैं। प्रमुख तकनीकी पैरामीटर और अनुकूलन विकल्प नीचे विस्तृत हैं:

2.1 आयामी विनिर्देश

प्रिसिजन FPC: अधिकतम आकार: 240×500mm (सीमा: 250×500mm); न्यूनतम आकार: कोई प्रतिबंध नहीं।
रोल मटेरियल FPC: अधिकतम चौड़ाई: 240mm; अधिकतम लंबाई: 100 मीटर।

2.2 सर्किट लेयर कॉन्फ़िगरेशन

FPC लेयर चयन एप्लिकेशन जटिलता द्वारा निर्धारित किया जाता है, जिसमें निम्नलिखित विशिष्ट परिदृश्य शामिल हैं:

सिंगल-लेयर FPC: सरल संरचना, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और बुनियादी प्रकाश व्यवस्था प्रणालियों में कम जटिलता वाले सर्किट के लिए उपयुक्त।
डबल-लेयर FPC: प्रवाहकीय पथों के लिए बेहतर वियास के साथ दोहरी तांबे की पन्नी परतें, मोबाइल उपकरणों, ऑटोमोटिव इंस्ट्रूमेंट पैनल और मिड-टू-हाई-एंड LED लाइट स्ट्रिप्स जैसे उच्च-एकीकरण उत्पादों के लिए आदर्श।
मल्टी-लेयर FPC: घने तारों और मल्टी-सिग्नल ट्रांसमिशन की आवश्यकता वाले अल्ट्रा-हाई-कॉम्प्लेक्सिटी अनुप्रयोगों के लिए अनुकूलन योग्य।

2.3 सोल्डर मास्क रंग और अनुप्रयोग

सोल्डर मास्क रंग विशिष्ट कार्यात्मक और सौंदर्य संबंधी आवश्यकताओं के लिए अनुकूलित है:

पीला सोल्डर मास्क: इसकी लागत-प्रभावशीलता और संगतता के कारण अधिकांश उत्पादों (उदाहरण के लिए, सामान्य केबल असेंबली) के लिए यूनिवर्सल विकल्प।
ब्लैक सोल्डर मास्क: प्रकाश प्रतिबिंब को कम करने और दृश्य स्थिरता में सुधार करने के लिए उच्च-अंत या प्रकाश-अवशोषित अनुप्रयोगों (उदाहरण के लिए, ऑटोमोटिव लाइटिंग, स्मार्टफोन बैकलाइट, LED डिस्प्ले) के लिए पसंदीदा।
व्हाइट सोल्डर मास्क: बेहतर परावर्तकता के लिए एक अतिरिक्त सफेद कोटिंग से लैस, प्रकाश जुड़नार, LED डिस्प्ले और चिकित्सा सौंदर्य उपकरणों के लिए उपयुक्त।

2.4 कॉपर फ़ॉइल मोटाई

कॉपर फ़ॉइल मोटाई करंट-कैरिंग क्षमता और लचीलेपन की ज़रूरतों के अनुरूप है:

प्रिसिजन FPC:
- सिंगल-लेयर: 18μm (0.5oz), 35μm (1oz)
- डबल-लेयर: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
मानक FPC:
- सिंगल-लेयर: 18μm, 25μm, 35μm (1oz), 50μm
- डबल-लेयर: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 न्यूनतम लाइन चौड़ाई/अंतर

न्यूनतम लाइन चौड़ाई और अंतर FPC सटीकता के लिए महत्वपूर्ण हैं। जबकि महीन आयाम प्राप्त किए जा सकते हैं, 3mil (0.076mm) विनिर्माण उपज और लागत-प्रभावशीलता को संतुलित करने के लिए व्यावहारिक न्यूनतम के रूप में अनुशंसित है। छोटे आयाम उत्पादन कठिनाई और दोष दर को बढ़ा सकते हैं।

3. मुख्य प्रदर्शन और गुणवत्ता नियंत्रण

3.1 लचीलापन और झुकने का प्रतिरोध

HQ046 FPC असाधारण लचीलापन प्रदर्शित करता है, जो कठोर गुणवत्ता नियंत्रण के माध्यम से मान्य है:

प्रत्येक बैच की सामग्रियों का मूल्यांकन करने के लिए एक पेशेवर झुकने वाले परीक्षक का उपयोग किया जाता है।
सभी सामग्रियां हजारों झुकने चक्र बड़े पैमाने पर उत्पादन से पहले, गतिशील अनुप्रयोग परिदृश्यों (उदाहरण के लिए, फोल्डेबल लाइटिंग, घुमावदार सतहों) में थकान विफलता के प्रतिरोध को सुनिश्चित करना।

3.2 विनिर्माण क्षमताएं

विनिर्माण सुविधा जर्मनी, जापान और ताइवान से उन्नत उपकरणों से लैस है, जो बड़े पैमाने पर और उच्च-सटीक उत्पादन का समर्थन करती है:

फैक्टरी क्षेत्र: लगभग 20,000 वर्ग मीटर
कार्यबल: 800 से अधिक कर्मचारी, जिनमें 50 वरिष्ठ तकनीकी विशेषज्ञ शामिल हैं
उत्पादन लाइनें: नमूना तेजी और बैच विनिर्माण दोनों में विशेषज्ञता

4. अनुकूलन सेवा प्रक्रिया

विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए, हम एक सुव्यवस्थित, वन-स्टॉप अनुकूलन सेवा प्रदान करते हैं:

4.1 परामर्श और तकनीकी सहायता

FPC डिज़ाइन, R&D और विनिर्माण में 16 वर्षों की विशेषज्ञता का लाभ उठाते हुए, हम प्रदान करते हैं:

व्यक्तिगत समाधान डिज़ाइन
ड्राइंग अनुकूलन
नए उत्पाद विकास सहायता
पेशेवर तकनीकी परामर्श

4.2 उद्धरण

हम नमूनों और बैच ऑर्डर के लिए प्रतिस्पर्धी मूल्य निर्धारण प्रदान करते हैं, जिसमें लागत अनुकूलन शामिल है:

मानकीकृत तकनीकी प्रक्रियाएं
उच्च गुणवत्ता वाली सामग्री सोर्सिंग
कुशल उत्पादन प्रबंधन

4.3 डिज़ाइन और एकीकरण

हमारी सेवाएं संपूर्ण FPC मूल्य श्रृंखला को कवर करती हैं, जिसमें शामिल हैं:

सब्सट्रेट उत्पादन
सर्किट वायरिंग और योजनाबद्ध डिज़ाइन
मोल्ड विकास
SMT (सतह माउंट तकनीक) और थ्रू-होल असेंबली
स्टील मेश फैब्रिकेशन
सभी प्रक्रियाएं विश्वसनीयता सुनिश्चित करने के लिए अंतर्राष्ट्रीय प्रमाणपत्रों का अनुपालन करती हैं।

4.4 नमूना निर्माण

एक त्वरित उत्पादन लाइन नमूना निर्माण के लिए समर्पित है, जिसमें लीड समय के रूप में कम हैडबल-लेयर FPC नमूनों के लिए 5-7 दिन, त्वरित प्रोटोटाइपिंग और सत्यापन को सक्षम करना।

5. प्रमाणपत्र और नोट्स

प्रमाणपत्र: उत्पाद लाइन में कई अंतर्राष्ट्रीय सिस्टम प्रमाणपत्र हैं (विवरण अनुरोध पर उपलब्ध हैं), जो वैश्विक उद्योग मानकों के अनुपालन को सुनिश्चित करते हैं।
छवि अस्वीकरण: आधिकारिक प्लेटफ़ॉर्म पर सभी उत्पाद छवियां प्रामाणिक हैं। प्रकाश व्यवस्था, शूटिंग कोणों या डिस्प्ले रिज़ॉल्यूशन अंतर के कारण मामूली रंग भिन्नताएं हो सकती हैं।
निरंतर उन्नयन: हमारे FPC उत्पाद उभरती हुई तकनीकी आवश्यकताओं के अनुरूप वार्षिक अपडेट और उन्नयन से गुजरते हैं।

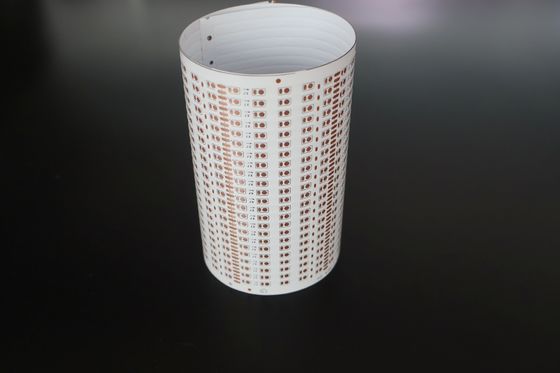

2835 एलईडी लचीला सर्किट बोर्ड, 50 एलईडी/पीसी, 5*500 विनिर्देश, कस्टम एफपीसी बोर्ड 0

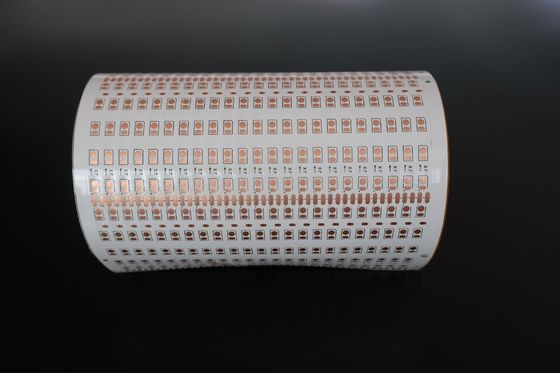

2835 एलईडी लचीला सर्किट बोर्ड, 50 एलईडी/पीसी, 5*500 विनिर्देश, कस्टम एफपीसी बोर्ड 2

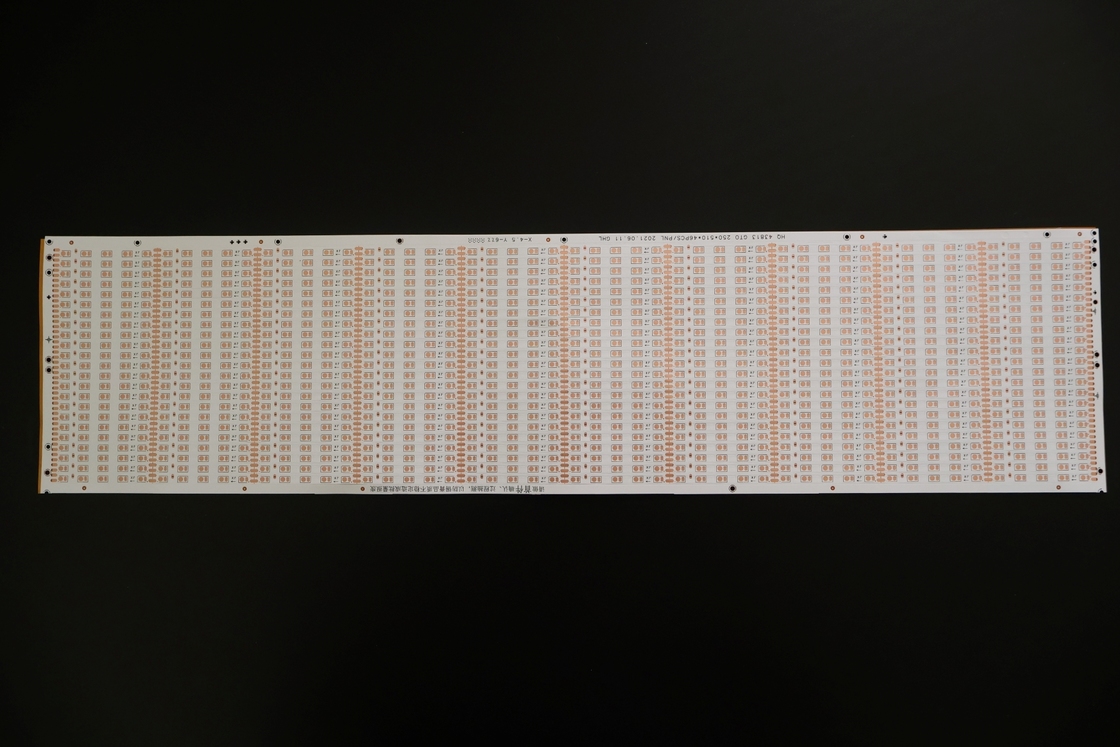

2835 एलईडी लचीला सर्किट बोर्ड, 50 एलईडी/पीसी, 5*500 विनिर्देश, कस्टम एफपीसी बोर्ड 3

6. संपर्क जानकारी

अनुकूलित समाधान या आगे की पूछताछ के लिए, कृपया वन-ऑन-वन समर्थन के लिए ऑनलाइन परामर्श या ईमेल के माध्यम से हमारी पेशेवर बिक्री टीम से संपर्क करें।

GongDong HongQi Electronics Co., Ltd. – 2009 से उच्च-गुणवत्ता वाले FPC समाधानों के लिए आपका विश्वसनीय भागीदार।
