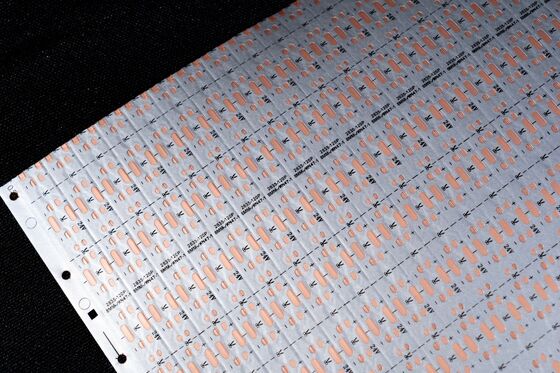

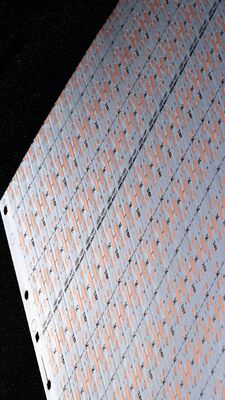

1HQ046 एलईडी लाइट स्ट्रिप एफपीसी का उत्पाद अवलोकन

2तकनीकी विनिर्देश और अनुकूलन रेंज

2.1 आयामी विनिर्देश

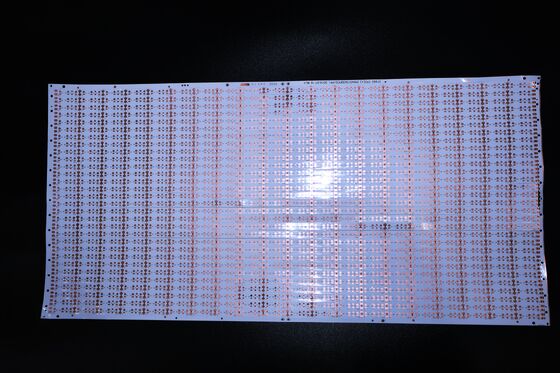

• परिशुद्धता एफपीसी: अधिकतम आकारः 240×500 मिमी (सीमाः 250×500 मिमी); न्यूनतम आकारः कोई प्रतिबंध नहीं।

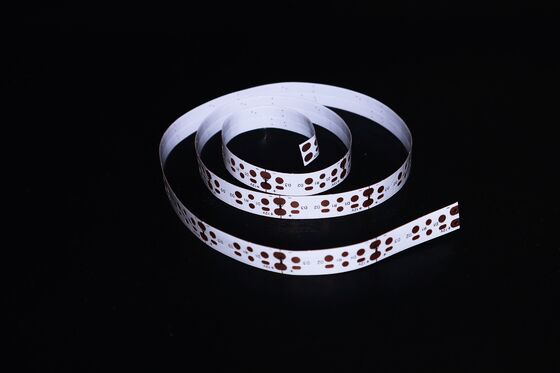

• रोल सामग्री एफपीसी: अधिकतम चौड़ाईः 240 मिमी; अधिकतम लंबाईः 100 मीटर।

2.2 सर्किट परत विन्यास

• एकल परत वाला एफपीसी: सरल संरचना, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और बुनियादी प्रकाश व्यवस्थाओं में कम जटिलता वाले सर्किट के लिए उपयुक्त है।
• डबल लेयर एफपीसी: संवाहक पथों के लिए उन्नत माध्यमों के साथ दोहरी तांबे की पन्नी परतें, मोबाइल उपकरणों, ऑटोमोटिव उपकरण पैनलों और मध्य से उच्च अंत एलईडी लाइट स्ट्रिप्स जैसे उच्च एकीकरण उत्पादों के लिए आदर्श हैं।
• बहुस्तरीय एफपीसी: घने वायरिंग और बहु-संकेत संचरण की आवश्यकता वाले अति-उच्च जटिलता वाले अनुप्रयोगों के लिए अनुकूलन योग्य।

2.3 सोल्डर मास्क का रंग और अनुप्रयोग

• पीला सोल्डर मास्क: अधिकांश उत्पादों के लिए सार्वभौमिक विकल्प (जैसे, सामान्य केबल असेंबली) इसकी लागत-प्रभावशीलता और संगतता के कारण।
• काला सोल्डर मास्क: प्रकाश प्रतिबिंब को कम करने और दृश्य स्थिरता में सुधार के लिए उच्च अंत या प्रकाश अवशोषित अनुप्रयोगों (जैसे, ऑटोमोबाइल प्रकाश व्यवस्था, स्मार्टफोन बैकलाइट, एलईडी डिस्प्ले) के लिए पसंदीदा।
• सफेद सोल्डर मास्क: बेहतर परावर्तनशीलता के लिए अतिरिक्त सफेद कोटिंग से लैस, प्रकाश व्यवस्था, एलईडी डिस्प्ले और चिकित्सा सौंदर्य उपकरणों के लिए उपयुक्त।

2.4 तांबे की पन्नी की मोटाई

• परिशुद्धता एफपीसी:
  • एकल परतः 18μm (0.5oz), 35μm (1oz)
  • दोहरी परत: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• मानक एफपीसी:
  • एकल परत: 18μm, 25μm, 35μm (1oz), 50μm
  • दोहरी परत: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 न्यूनतम लाइन चौड़ाई/अंतर

3. मुख्य प्रदर्शन और गुणवत्ता नियंत्रण

3.1 लचीलापन और झुकने का प्रतिरोध

• सामग्री के प्रत्येक बैच का मूल्यांकन करने के लिए एक पेशेवर झुकने परीक्षक का उपयोग किया जाता है।
• सभी सामग्रीदसियों हज़ार झुकने के चक्रसामूहिक उत्पादन से पहले, गतिशील अनुप्रयोग परिदृश्यों (जैसे, तह योग्य प्रकाश व्यवस्था, घुमावदार सतहों) में थकान विफलता के प्रतिरोध को सुनिश्चित करना।

3.2 उत्पादन क्षमता

• कारखाने का क्षेत्रफल: लगभग 20,000 वर्ग मीटर
• कार्यबल: 800 से अधिक कर्मचारी, जिनमें 50 वरिष्ठ तकनीकी विशेषज्ञ शामिल हैं
• उत्पादन लाइनें: नमूना त्वरण और बैच विनिर्माण दोनों में विशिष्ट

4अनुकूलन सेवा प्रक्रिया

4.1 परामर्श और तकनीकी सहायता

• व्यक्तिगत समाधान डिजाइन
• ड्राइंग अनुकूलन
• नए उत्पाद विकास का समर्थन
• व्यावसायिक तकनीकी परामर्श

4.2 उद्धरण

• मानकीकृत तकनीकी प्रक्रियाएं
• उच्च गुणवत्ता वाली सामग्री की खरीद
• उत्पादन का कुशल प्रबंधन

4.3 डिजाइन और एकीकरण

• सब्सट्रेट उत्पादन
• सर्किट के तार और योजनागत डिजाइन
• मोल्ड का विकास
• एसएमटी (सतह माउंट प्रौद्योगिकी) और छेद के माध्यम से विधानसभा
• इस्पात जाल का निर्माण
  सभी प्रक्रियाएं विश्वसनीयता सुनिश्चित करने के लिए अंतरराष्ट्रीय प्रमाणन के अनुरूप हैं।

4.4 नमूना निर्माण

5प्रमाणपत्र और नोट्स

• प्रमाणपत्र: उत्पाद लाइन में कई अंतरराष्ट्रीय प्रणाली प्रमाणन (विवरण अनुरोध पर उपलब्ध) हैं, जो वैश्विक उद्योग मानकों के अनुपालन को सुनिश्चित करते हैं।
• छवि अस्वीकरण: आधिकारिक मंच पर सभी उत्पाद चित्र प्रामाणिक हैं। प्रकाश व्यवस्था, शूटिंग कोण, या डिस्प्ले रिज़ॉल्यूशन में अंतर के कारण मामूली रंग भिन्नताएं हो सकती हैं।
• निरंतर उन्नयन: हमारे एफपीसी उत्पादों को उभरती हुई तकनीकी आवश्यकताओं के अनुरूप वार्षिक अद्यतन और उन्नयन से गुजरना पड़ता है।
