5050RGB LED बीड्स और LED स्ट्रिप्स के लिए OSP एंटीऑक्सीडेंट के साथ डबल लेयर फ्लेक्सिबल पीसीबी

5050RGB LED बीड्स और LED स्ट्रिप्स के लिए OSP एंटीऑक्सीडेंट के साथ डबल लेयर फ्लेक्सिबल पीसीबी

ब्रांड नाम:	HONGQI
मॉडल संख्या:	HQ30128
एमओक्यू:	500pcs
कीमत:	बातचीत योग्य
प्रसव का समय:	8-15 कार्य दिवस
भुगतान की शर्तें:	एल/सी, डी/ए, टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

ग्वांगडोंग, चीन

प्रमाणन:

UL E477885 IATF16949 GB/T13485

पैकेजिंग विवरण:

मजबूत पेपर केस के साथ पैक किया गया

आपूर्ति की क्षमता:

प्रति माह 100000 टुकड़े

प्रमुखता देना:

FPC flexible PCB for LED strips

multilayer flex PCB manufacturers

flexible printed circuit board with warranty

उत्पाद का वर्णन

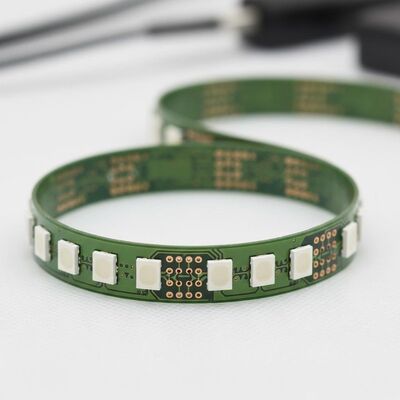

लचीला एलईडी स्ट्रिप सर्किट बोर्ड - HQ30128

हम पेशेवर लचीले प्रिंटेड सर्किट बोर्ड निर्माता हैं जो एफपीसी लचीले सर्किट बोर्ड, एचडीआई प्रिंटेड सर्किट बोर्ड, एसएमडी/सीओबी एलईडी स्ट्रिप्स, लचीले एलईडी डिस्प्ले और पूर्ण पीसीबी असेंबली सेवाओं में विशेषज्ञता रखते हैं।

उत्पाद विनिर्देश

मॉडल: HQ30128

उत्पाद: लचीला एलईडी स्ट्रिप सर्किट बोर्ड

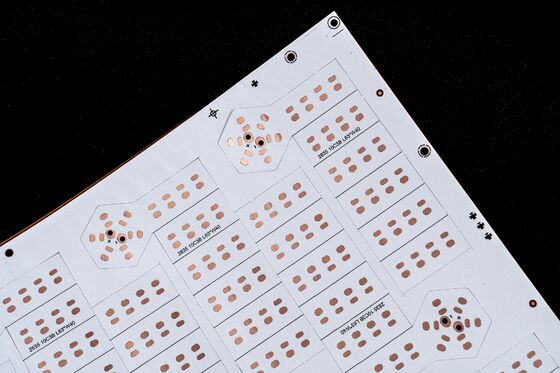

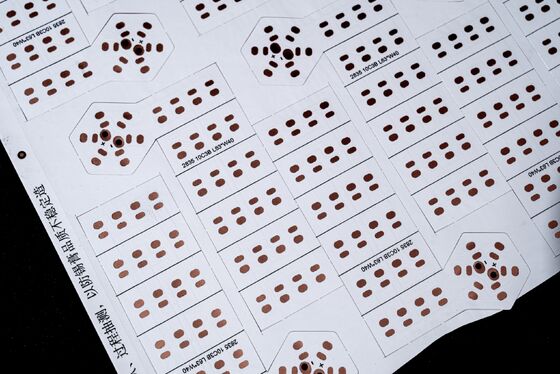

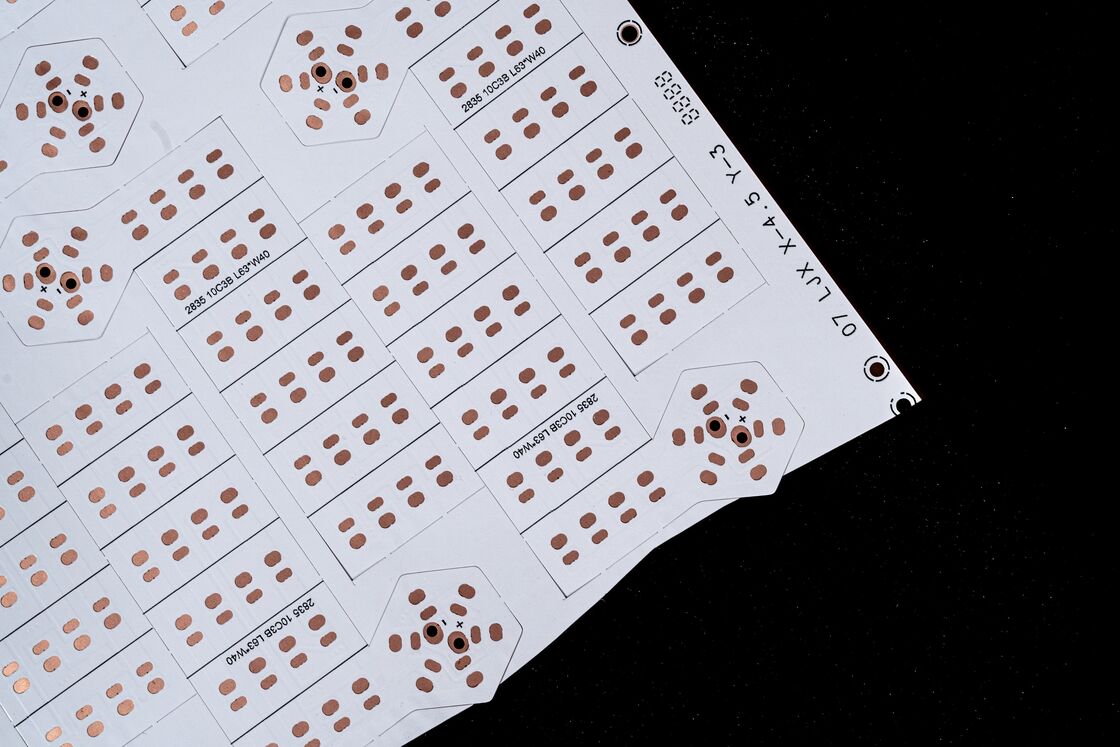

विशेषताएं: डबल लेयर बोर्ड डबल-साइडेड व्हाइट फिल्म के साथ, ब्लैक कैरेक्टर, ओएसपी एंटीऑक्सीडेंट

कॉन्फ़िगरेशन: 5050RGB एलईडी बीड्स, 60 एलईडी प्रति मीटर, 10 मिमी चौड़ाई, DC12V

एफपीसी डिजाइन पैरामीटर

आयाम

प्रेसिजन एफपीसी: अधिकतम आकार 240*500 मिमी (सीमा 250*500 मिमी), कोई न्यूनतम आकार सीमा नहीं। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240 मिमी, अधिकतम लंबाई 100 मीटर।

बोर्ड लेयर्स

सिंगल-लेयर बोर्ड: सरल संरचना, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरण और बुनियादी सर्किट अनुप्रयोगों के लिए आदर्श
डबल-लेयर बोर्ड: प्रवाहकीय पथों के लिए बढ़े हुए वॉयस के साथ दो कॉपर फॉयल लेयर्स की सुविधा, मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और जटिल उत्पादों के लिए उपयुक्त

सोल्डर मास्क रंग

पीला: विभिन्न केबल अनुप्रयोगों सहित अधिकांश उत्पादों के लिए उपयुक्त
काला: कारों, मोबाइल फोन और एलईडी डिस्प्ले जैसे हाई-एंड या प्रकाश-अवशोषित उत्पादों में उपयोग किया जाता है
सफेद: प्रकाश जुड़नार, एलईडी डिस्प्ले और चिकित्सा सौंदर्य उत्पादों सहित चिंतनशील अनुप्रयोगों के लिए अतिरिक्त सफेद कोटिंग की सुविधा

कॉपर फॉयल मोटाई विकल्प

बोर्ड प्रकार	मोटाई विकल्प
प्रेसिजन एफपीसी सिंगल पैनल	18μm (0.5oz), 35μm (1oz)
प्रेसिजन एफपीसी डबल-लेयर	12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
ऑर्डिनरी एफपीसी सिंगल पैनल	18μm, 25μm, 35μm (1oz), 50μm
ऑर्डिनरी एफपीसी डबल-लेयर	18-25μm, 25-25μm, 35-35μm, 35-70μm

न्यूनतम लाइन चौड़ाई/रिक्ति

अनुकूलित विनिर्माण परिणामों और कम दोष दरों के लिए 3mil की अनुशंसित न्यूनतम।

हमारी सेवा प्रक्रिया

परामर्श

एफपीसी लचीले सर्किट बोर्ड डिजाइन, आर एंड डी और विनिर्माण में 16 वर्षों की विशेषज्ञता। हम व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पाद विकास और तकनीकी सहायता प्रदान करते हैं।

कोटेशन

उन्नत तकनीक और सामग्री का उपयोग करके नमूना या थोक उत्पादन के लिए प्रतिस्पर्धी मूल्य निर्धारण, ग्राहक लागत को काफी कम करता है।

पेशेवर विनिर्माण

जर्मनी, जापान और ताइवान के उन्नत उपकरण। हमारी 20,000 वर्ग मीटर की सुविधा में 50 वरिष्ठ तकनीकी विशेषज्ञों सहित 800 से अधिक कर्मचारी कार्यरत हैं।

डिजाइन सेवाएं

सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, एसएमटी, थ्रू-होल असेंबली और स्टेंसिल विकास सहित पूर्ण वन-स्टॉप सेवा। कई अंतरराष्ट्रीय प्रणाली प्रमाणपत्रों के साथ प्रमाणित।

नमूना बनाना

विशेष एफपीसी नमूना बनाना और त्वरित उत्पादन लाइनों के साथ अनुकूलन। डबल-लेयर लचीले सर्किट बोर्ड के नमूने 5-7 दिनों के भीतर पूरे किए जाते हैं।

प्रमाण पत्र और सम्मान

महत्वपूर्ण नोट

सभी उत्पाद चित्र प्रामाणिक हैं। प्रकाश, और डिस्प्ले रिज़ॉल्यूशन अंतर के कारण मामूली रंग भिन्नता हो सकती है। गोंगडोंग होंगकी चीन में 16 वर्षों के अनुभव के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पादों को सालाना लगातार अपडेट और अपग्रेड किया जाता है। हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं। पेशेवर समाधान और सब्सट्रेट उत्पादन, वायरिंग, डिजाइन, मोल्डिंग और असेंबली सहित व्यापक वन-स्टॉप सेवाओं के लिए अपनी आवश्यकताओं के साथ हमसे संपर्क करें।
