एलईडी स्ट्रिप्स के लिए ओएसपी एंटीऑक्सीडेंट और फायर प्रोटेक्शन लेवल वी0 के साथ डबल लेयर बोर्ड एलईडी फ्लेक्सिबल पीसीबी

एलईडी स्ट्रिप्स के लिए ओएसपी एंटीऑक्सीडेंट और फायर प्रोटेक्शन लेवल वी0 के साथ डबल लेयर बोर्ड एलईडी फ्लेक्सिबल पीसीबी

ब्रांड नाम:	HONGQI
मॉडल संख्या:	मुख्यालय011
एमओक्यू:	500 पीसी
कीमत:	बातचीत योग्य
प्रसव का समय:	विनिमय योग्य
भुगतान की शर्तें:	एल/सी,डी/ए,टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

प्रमाणन:

UL E477885 IATF16949 GB/T13485

इन्सुलेशन सामग्री:

जैविक राल

आधारभूत सामग्री:

ताँबा

परतों की संख्या::

दोहरा

इन्सुलेशन परत की मोटाई::

पतली प्लेट

प्रसंस्करण प्रौद्योगिकी:

लुढ़की हुई पन्नी

लौ मंद गुण::

अग्नि सुरक्षा स्तर v0

प्लेट की मोटाई:

0.25मिमी±0.05

विपणन विधि:

फ़ैक्टरी प्रत्यक्ष बिक्री

इन्सुलेट राल:

पॉलीमाइड रेजिन (पीआई)

इन्सुलेशन मोटाई:

पारंपरिक बोर्ड

अन्य सेवा:

अनुकूलित सेवाओं का समर्थन करें

यांत्रिक कठोरता::

लचीला

आवेदन क्षेत्र:

चिकित्सा उपकरण, सौंदर्य और स्वास्थ्य, मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और एलईडी लाइटिंग, संचार, आ

पैकेजिंग विवरण:

मजबूत पेपर केस के साथ पैक किया गया

आपूर्ति की क्षमता:

प्रति माह 100000 टुकड़े

प्रमुखता देना:

उच्च परिशुद्धता FPCB

अनुकूलन योग्य एफपीसीबी

आईएसओ 9001 प्रमाणित एफपीसीबी

उत्पाद का वर्णन

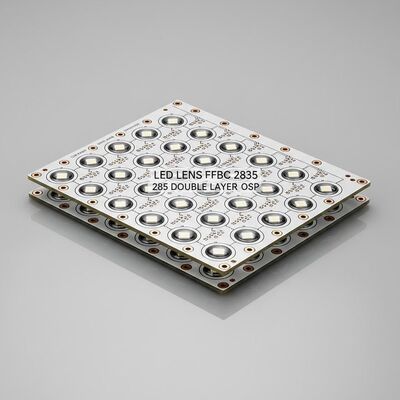

हॉटल सर्किट बोर्ड के साथ एलईडी लेंस एफपीसीबी

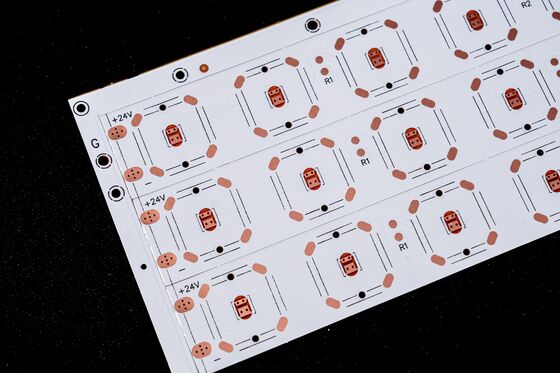

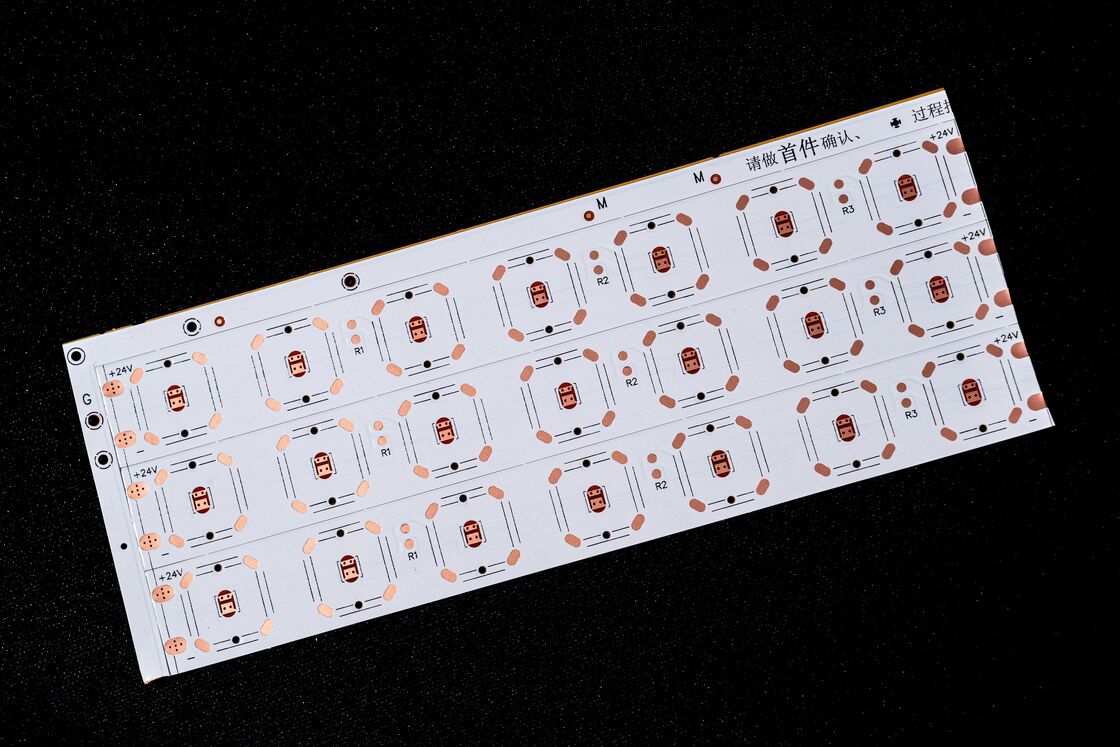

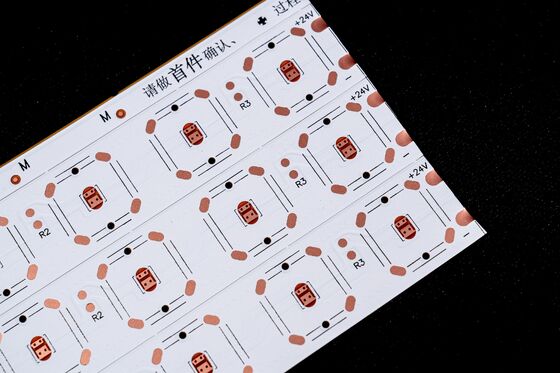

एलईडी 2835 लेंस बोर्ड जिसमें डबल लेयर कंस्ट्रक्शन, डबल-साइड फिल्म कोटिंग, ब्लैक टेक्स्ट वाला व्हाइटबोर्ड और ओएसपी एंटीऑक्सिडेंट ट्रीटमेंट है।

उत्पाद का अवलोकन

एलईडी पट्टी के लिए वायरलेस लचीला पीसीबी - दो तरफा फिल्म कोटिंग के साथ डबल लेयर बोर्ड

उत्पाद विनिर्देश

मॉडल:HQ011

उत्पाद का नामःरंगीन एलईडी पट्टी एफपीसी

प्रमुख विशेषताएं

दो तरफा फिल्म कोटिंग के साथ डबल लेयर बोर्ड निर्माण
ब्लैक टेक्स्ट और ओएसपी एंटीऑक्सिडेंट सुरक्षा वाला व्हाइटबोर्ड
अनुकूलन योग्य सामग्री मोटाई और प्रक्रिया आवश्यकताएं
उत्कृष्ट लचीलापन और बेहतर झुकने का प्रतिरोध
बड़े पैमाने पर उत्पादन से पहले दसियों हजार चक्रों के साथ पेशेवर झुकने परीक्षण

एफपीसी डिजाइन पैरामीटर

आयाम

सटीकता FPC:अधिकतम आकार 240×500 मिमी (सीमा 250×500 मिमी), कोई न्यूनतम आकार सीमा नहीं
रोल मटेरियल बोर्ड:अधिकतम चौड़ाई 240 मिमी, अधिकतम लंबाई 100 मीटर

बोर्ड परतें

परत का प्रकार	विशेषताएं	आवेदन
एकल परत वाला बोर्ड	सरल संरचना	औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरण, सरल सर्किट
डबल लेयर बोर्ड	बढ़ी हुई वायस और प्रवाहकीय मार्गों के साथ तांबे की पन्नी की दो परतें	मोबाइल फोन, ऑटोमोबाइल उपकरण, उन्नत उत्पाद

सोल्डर मास्क रंग

रंग	विशेषताएं	आवेदन
पीला	अधिकांश उत्पादों के लिए उपयुक्त	विभिन्न केबल उत्पाद
काला	उच्च अंत, प्रकाश अवशोषित	कारें, मोबाइल फोन, एलईडी डिस्प्ले
सफेद	प्रतिबिंब के लिए अतिरिक्त सफेद कोटिंग	प्रकाश व्यवस्था, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद

तांबे की पन्नी की मोटाई

बोर्ड का प्रकार	मोटाई विकल्प
परिशुद्धता FPC एकल पैनल	18um (0.5 औंस), 35um (1 औंस)
परिशुद्धता FPC डबल-लेयर बोर्ड	12um (0.33oz), 18um (0.5oz), 35um (1oz)
साधारण एफपीसी एकल पैनल	18um, 25um, 35um (1 औंस), 50um
साधारण एफपीसी डबल-लेयर बोर्ड	18-25um, 25-25um, 35-35um, 35-70um

न्यूनतम रेखा चौड़ाई/रेखा अंतर

इष्टतम प्रदर्शन और कम दोष दर के लिए न्यूनतम 3 मिलीलीटर की अनुशंसा की जाती है।

सेवा प्रक्रिया

परामर्श

16 साल FPC लचीला सर्किट बोर्ड डिजाइन, आर एंड डी, और विनिर्माण पर केंद्रित। व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पाद विकास और तकनीकी सहायता प्रदान करना।

उद्धरण

उन्नत प्रौद्योगिकी और सामग्री का उपयोग करके नमूने या बैच उत्पादन के लिए प्रतिस्पर्धी मूल्य निर्धारण, ग्राहक लागत में महत्वपूर्ण बचत।

व्यावसायिक विनिर्माण

जर्मनी, जापान और ताइवान से उन्नत उपकरण। 20,000 वर्ग मीटर की सुविधा, 800+ कर्मचारी, और 50 वरिष्ठ तकनीकी कर्मियों के साथ पेशेवर पैमाने पर उत्पादन।

डिजाइन सेवाएं

सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, एसएमटी, छेद के माध्यम से घटकों, और स्टेंसिल खोलने सहित पूर्ण समाधान। 16 वर्षों की तकनीकी विशेषज्ञता।

नमूना बनाना

त्वरित उत्पादन लाइनों के साथ विशेष एफपीसी नमूना निर्माण और अनुकूलन। दोहरी परत लचीला सर्किट बोर्ड नमूने 5-7 दिनों के भीतर पूरा किया।

प्रमाण पत्र और सम्मान

कृपया ध्यान दें:इस साइट पर सभी तस्वीरें प्रामाणिक हैं। प्रकाश व्यवस्था, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन में अंतर के कारण रंग में मामूली भिन्नताएं हो सकती हैं।GongDong HongQi चीन में 16 साल के अनुभव के साथ एक पेशेवर सर्किट बोर्ड निर्माता है. हमारे उत्पादों को लगातार अद्यतन और प्रतिवर्ष उन्नत कर रहे हैं. हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं के सभी प्रकार में विशेषज्ञ हैं.सब्सट्रेट उत्पादन सहित पेशेवर समाधानों के लिए अपनी आवश्यकताओं के साथ हमसे संपर्क करें, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, एसएमटी, और छेद के माध्यम से घटक सेवाएं।
