पीसीबी बोर्ड कैसे डिज़ाइन करें?

हम पेशे से लचीले मुद्रित सर्किट बोर्ड निर्माता हैं, एफपीसी लचीला सर्किट बोर्ड, एफपीसी लचीला मुद्रित सर्किट, एचडीआई मुद्रित सर्किट बोर्ड, एसएमडी एलईडी लाइट स्ट्रिप, सीओबी एलईडी पट्टी, पीसीबी बोर्ड डिजाइन, लचीला एलईडी डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक पीसीबी, मुद्रित सर्किट असेंबली, सर्किट कार्ड असेंबली इत्यादि प्रदान कर सकते हैं।

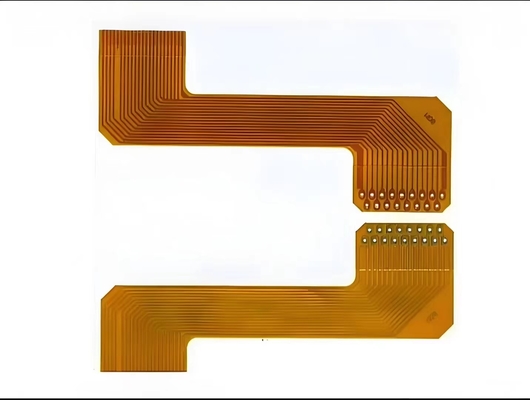

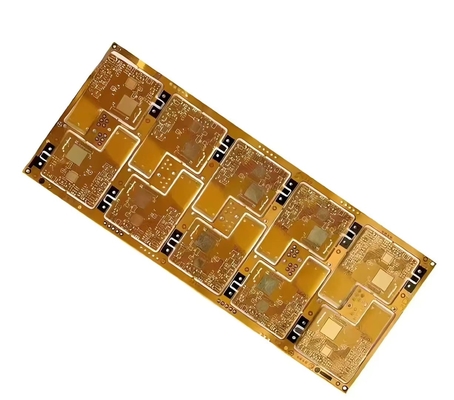

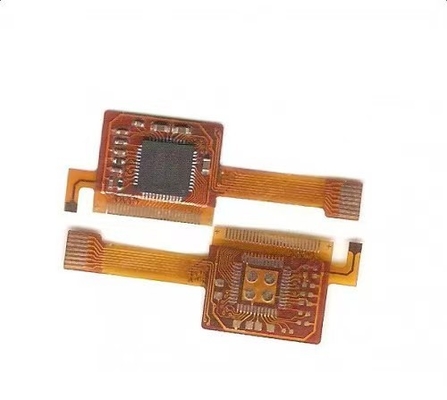

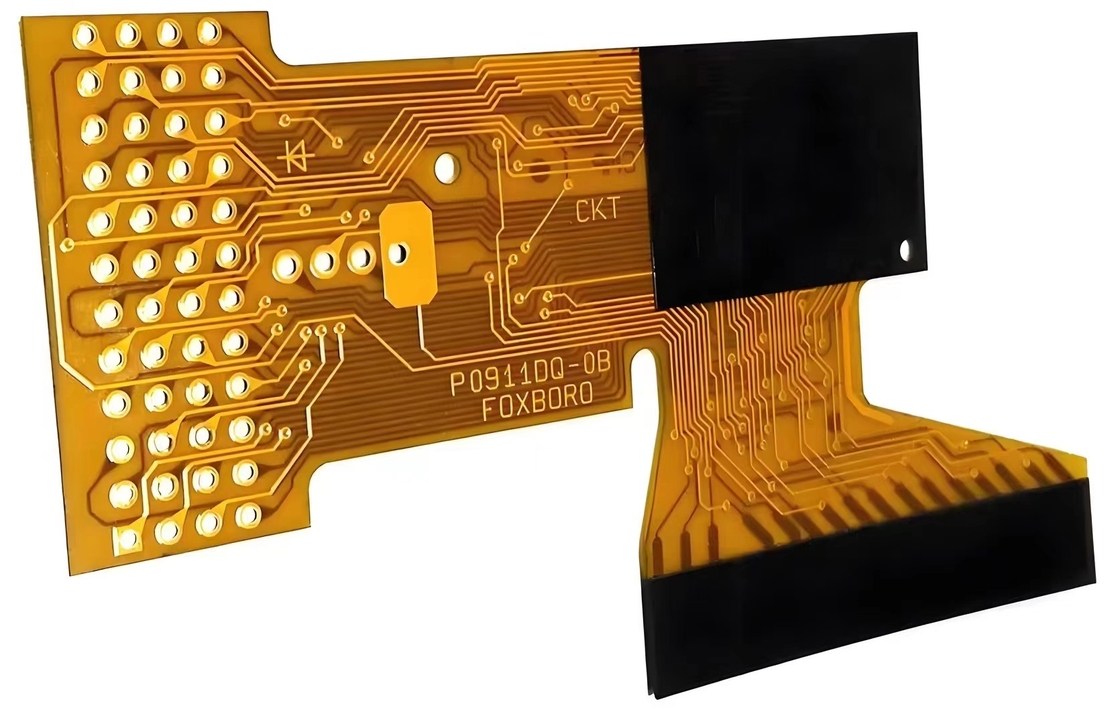

कस्टम एलईडी लाइट स्ट्रिप एफपीसी पीसीबी डिजाइन और एलईडी के लिए लचीले सर्किट बोर्ड का निर्माण

उत्पाद वर्णन:

उत्पाद मॉडल:HQ033

प्रोडक्ट का नाम:एलईडी लाइट स्ट्रिप एफपीसी

उत्पाद की विशेषताएँ:डबल लेयर सर्किट बोर्ड, दो तरफा सफेद फिल्म, सफेद टेक्स्ट, सतह ओएसपी एंटीऑक्सीडेंट

उत्पाद विशिष्टताएँ:

1. हम लचीले पीसीबी और एफपीसी निर्माता हैं, जो आपकी आवश्यकताओं के अनुसार विभिन्न सामग्री मोटाई और प्रक्रिया आवश्यकताओं को एलईडी लाइट स्ट्रिप एफपीसी, प्रेसिजन एफपीसी, रंगीन एलईडी स्ट्रिप एफपीसी और सिंगल, डबल-साइडेड और मल्टी-लेयर के साथ अन्य एलईडी लचीले सर्किट बोर्ड को अनुकूलित करते हैं।

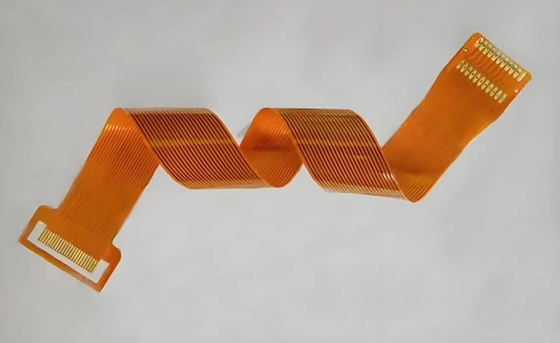

2. अच्छा लचीलापन और झुकने का प्रतिरोध

फैक्ट्री में एक पेशेवर झुकने वाला परीक्षक है, जो सामग्री के प्रत्येक बैच को पार करता है

उत्पाद की गुणवत्ता सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन से पहले हज़ारों बेंडिंग परीक्षण।

एफपीसी डिज़ाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. आयामों के बारे में:

परिशुद्धता एफपीसी: अधिकतम आकार 240X500 मिमी (सीमा 250X500 मिमी) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240. अधिकतम लंबाई 100 मीटर.

2. बोर्ड पर परतों की संख्या

• सिंगल-लेयर बोर्ड संरचना सरल है और आमतौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।
• सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्डों में तांबे की पन्नी की दो परतें, बढ़े हुए वाया और गठित प्रवाहकीय पथ होते हैं। इनका उपयोग आम तौर पर मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य उत्पादों में किया जाता है।

3. सोल्डर मास्क का रंग

एफपीसी के सोल्डर मास्क के रंग पीले, काले और सफेद हैं। पीले रंग का उपयोग करने का सुझाव दें, पीली फिल्म अधिकांश उत्पादों, जैसे कि विभिन्न केबल उत्पादों, के लिए उपयुक्त है। काली फिल्म का उपयोग आमतौर पर कार, मोबाइल फोन, एलईडी डिस्प्ले आदि जैसे उच्च-स्तरीय या प्रकाश अवशोषित उत्पादों में किया जाता है। सफेद फिल्म में पीली फिल्म की तुलना में सफेद कोटिंग की एक अतिरिक्त परत होती है, और अक्सर इसका उपयोग उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद, आदि।

4. तांबे की पन्नी की मोटाई

• परिशुद्ध FPC एकल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• सटीक FPC डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• साधारण FPC एकल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;
• साधारण एफपीसी डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um से चुना जा सकता है।

5. न्यूनतम लाइन चौड़ाई/लाइन रिक्ति

सामान्य परिस्थितियों में, कठिनाई जितनी कम होगी, दोष दर उतनी ही अधिक होगी, और आमतौर पर कम से कम 3मिलि का उपयोग करने की अनुशंसा की जाती है।

सेवा प्रक्रिया

1. CONSULTING
   ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करने के लिए एफपीसी लचीले सर्किट बोर्ड डिजाइन और आर एंड डी विनिर्माण पर 16 साल का ध्यान केंद्रित किया गया है।
2. प्रस्ताव
   ग्राहकों की लागत बचाने के लिए एक ही प्रकार की प्रौद्योगिकी, सामग्री, उन्नत प्रौद्योगिकी, मूल्य रियायतों का नमूना या बैच उद्धरण।
3. पेशा
   हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, व्यावसायिक उत्पादन, पैमाने हैं। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र को कवर करता है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ कर्मचारी हैं।
4. डिज़ाइन
   कई अंतर्राष्ट्रीय सिस्टम प्रमाणन को अंतिम रूप देने के लिए ग्राहकों को समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील जाल वन-स्टॉप सेवा, 16 साल की पेशेवर और तकनीकी स्तर की वर्षा, आपकी पसंद और विश्वास के योग्य प्रदान कर सकते हैं।
5. नमूना बनाना
   हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: लचीले सर्किट बोर्ड दोहरे पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।

प्रमाणपत्र और सम्मान

कृपया ध्यान दें:

इस साइट पर सभी तस्वीरें वास्तविक हैं। प्रकाश और डिस्प्ले रिज़ॉल्यूशन में परिवर्तन के कारण, आप जो छवि देखते हैं उसमें कुछ हद तक रंगीन विपथन हो सकता है। गोंगडोंग होंगक्यूई चीन में 16 साल के इतिहास के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पादों को हर साल अद्यतन और उन्नत किया जाता है और हम सभी प्रकार की एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमें अपनी आवश्यकताएं बताएं, हम आपको पेशेवर समाधान, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और अन्य वन-स्टॉप सेवा प्रदान करने में मदद करेंगे।

कृपया हमसे ऑनलाइन संपर्क करें या हमें ई-मेल करें,और हम आपको अपनी पेशेवर बिक्री टीम से एक-पर-एक सेवा प्रदान करेंगे।अपना समय देने के लिए धन्यवाद।
