लचीला पीसीबी निर्माता एलईडी लचीला COB लाइट स्ट्रिप सर्किट बोर्ड फॉर Led

उत्पाद विवरण:

उत्पाद मॉडल:HQ056

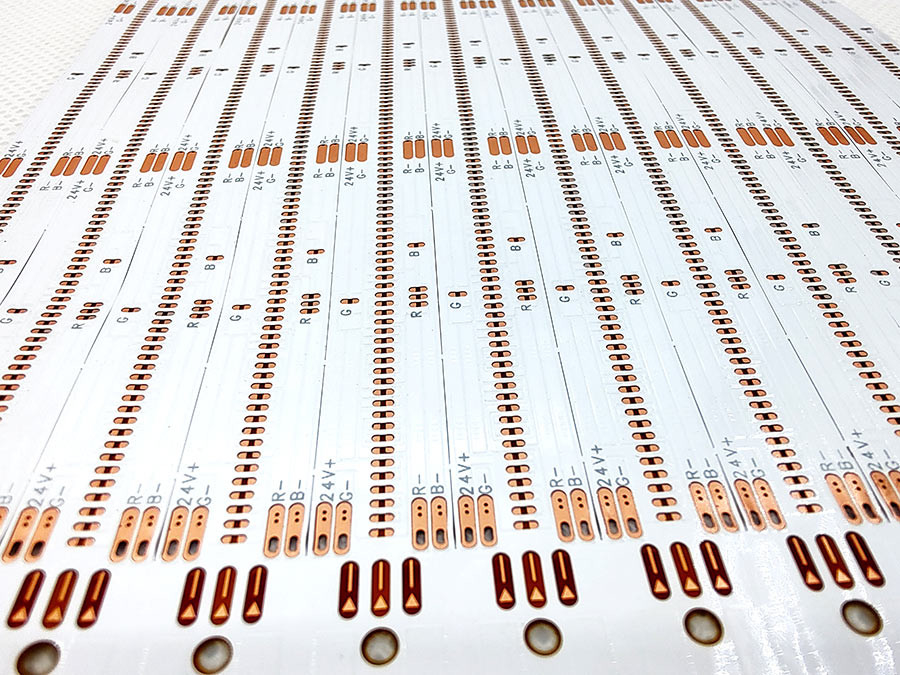

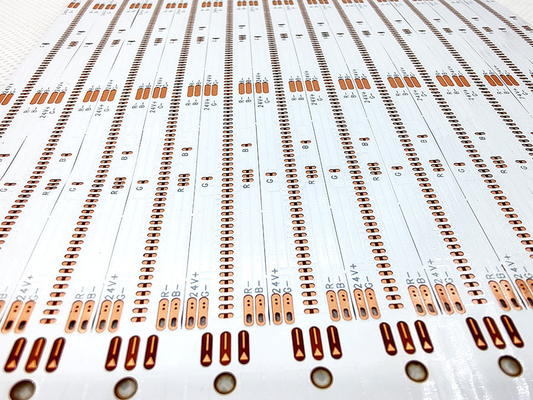

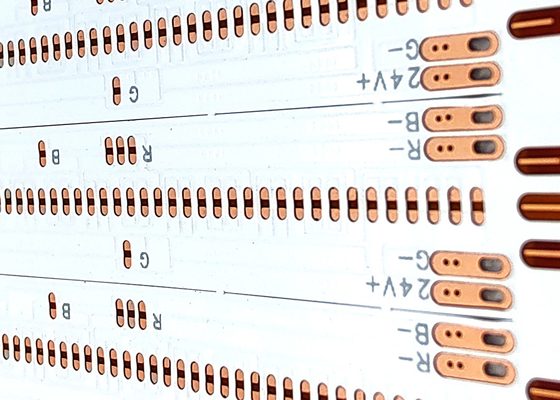

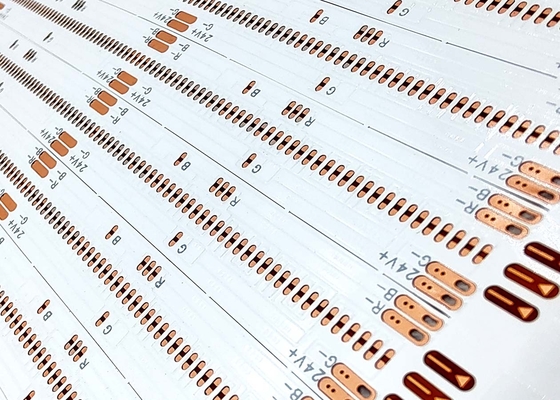

उत्पाद का नाम:COB लाइट स्ट्रिप सर्किट बोर्ड
उत्पाद की विशेषताएं: डबल लेयर बोर्ड, डबल-साइडेड फिल्म कोटिंग, व्हाइटबोर्ड, ब्लैक टेक्स्ट, ओएसपी एंटीऑक्सीडेंट

उत्पाद विनिर्देश:

1. हम लचीला पीसीबी और एफपीसी निर्माता हैं, आपकी आवश्यकताओं के अनुसार विभिन्न सामग्री मोटाई और प्रक्रिया आवश्यकताओं को अनुकूलित करने के लिए असीम-लंबाई COB लाइट स्ट्रिप सर्किट बोर्ड, रंगीन एलईडी स्ट्रिप एफपीसी  और अन्य एलईडी लचीला सर्किट बोर्ड सिंगल, डबल-साइडेड और मल्टी-लेयर के साथ।

2. अच्छी लचीलापन और झुकने का प्रतिरोध

फैक्ट्री में एक पेशेवर झुकने वाला परीक्षक है, प्रत्येक बैच की सामग्री से गुजरती है

बड़े पैमाने पर उत्पादन से पहले हजारों झुकने वाले परीक्षण उत्पाद की गुणवत्ता सुनिश्चित करने के लिए।

एफपीसी डिजाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. के बारे में आयाम:

प्रिसिजन एफपीसी: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240. अधिकतम लंबाई 100 मीटर।

2. संख्या की बोर्ड पर परतें

• सिंगल-लेयर बोर्ड संरचना सरल है और आमतौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।
• सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्डों में तांबे की पन्नी की दो परतें होती हैं, बढ़े हुए विआस होते हैं, और प्रवाहकीय पथ बनते हैं। इनका उपयोग आमतौर पर मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य उत्पादों में किया जाता है।

3. सोल्डर मास्क रंग

एफपीसी के सोल्डर मास्क रंग पीले, काले और सफेद होते हैं। पीला उपयोग करने का सुझाव दें, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। ब्लैक फिल्म का उपयोग आमतौर पर उच्च-अंत या प्रकाश-अवशोषित उत्पादों में किया जाता है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीली फिल्म की तुलना में एक अतिरिक्त परत सफेद कोटिंग होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद, आदि।

4. तांबे की पन्नी की मोटाई

• प्रिसिजन एफपीसी सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• प्रिसिजन एफपीसी डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• साधारण एफपीसी सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकते हैं;
• साधारण एफपीसी डबल-लेयर बोर्ड 18-25um, 25-25um, 35-35um, या 35-70um से चुने जा सकते हैं।

5. न्यूनतम रेखा चौड़ाई/रेखा रिक्ति

सामान्य परिस्थितियों में, कठिनाई जितनी कम होगी, दोष दर उतनी ही अधिक होगी, और आमतौर पर कम से कम 3mil का उपयोग करने की सिफारिश की जाती है।

सेवा प्रक्रिया

1. परामर्श

एफपीसी लचीला सर्किट बोर्ड डिजाइन और आर एंड डी निर्माण पर 16 साल का ध्यान, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना।

2. प्रस्ताव

एक ही प्रकार की तकनीक, सामग्री, उन्नत तकनीक का नमूना या बैच उद्धरण, मूल्य रियायतें, ग्राहकों के लिए लागत को बहुत कम करती हैं।

3. पेशा

हमारी कंपनी में जर्मनी, जापान, ताइवान और उन्नत उपकरणों और उत्पादन तकनीक के अन्य क्षेत्र हैं, पेशेवर उत्पादन, पैमाने। हमारे कारखाने में लगभग 20,000 वर्ग मीटर का क्षेत्र शामिल है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ कर्मी हैं।

4. डिजाइन

ग्राहकों को कई अंतरराष्ट्रीय सिस्टम प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 वर्षों की पेशेवर और तकनीकी स्तर की वर्षा, आपके चुनाव और विश्वास के योग्य।

5. नमूना बनाना

हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: लचीला सर्किट बोर्ड दोहरे पैनल के नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।

प्रमाण पत्र और सम्मान

कृपया ध्यान दें:

इस साइट पर सभी तस्वीरें वास्तविक हैं। प्रकाश व्यवस्था, शूटिंग कोण और डिस्प्ले रिज़ॉल्यूशन में बदलाव के कारण, आपके द्वारा देखी गई छवि में कुछ हद तक वर्णक्रमीय विपथन हो सकता है। GongDong HongQi चीन में 16 साल के इतिहास के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पादों को हर साल अपडेट और अपग्रेड किया जाता है और हम सभी प्रकार के एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञ हैं, यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमें अपनी आवश्यकताएं बताएं, हम आपको पेशेवर समाधान, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और अन्य वन-स्टॉप सेवा प्रदान करने में मदद करेंगे।

कृपया हमसे ऑनलाइन या ई-मेल के माध्यम से संपर्क करें, और हम आपको हमारी पेशेवर बिक्री टीम से वन-ऑन-वन सेवा प्रदान करेंगे।आपके समय के लिए धन्यवाद।
