पीसीबी बोर्ड कैसे डिज़ाइन करें?
हम पेशेवर लचीले प्रिंटेड सर्किट बोर्ड निर्माता हैं, जो एफपीसी लचीला सर्किट बोर्ड, एफपीसी लचीला प्रिंटेड सर्किट, एचडीआई प्रिंटेड सर्किट बोर्ड, एसएमडी एलईडी लाइट स्ट्रिप, सीओबी एलईडी स्ट्रिप, पीसीबी बोर्ड डिज़ाइन, लचीला एलईडी डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक पीसीबी, प्रिंटेड सर्किट असेंबली, सर्किट कार्ड असेंबली आदि प्रदान कर सकते हैं।

उत्पाद विवरण:

उत्पाद मॉडल:HQ048
उत्पाद का नाम:

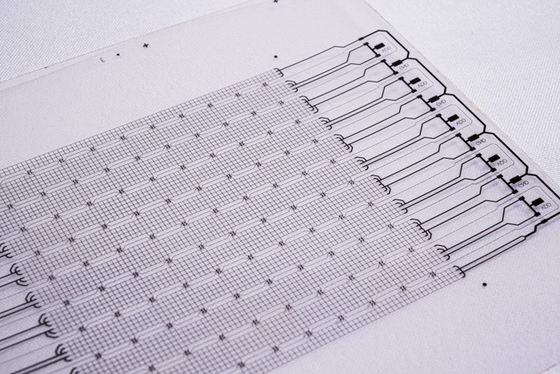

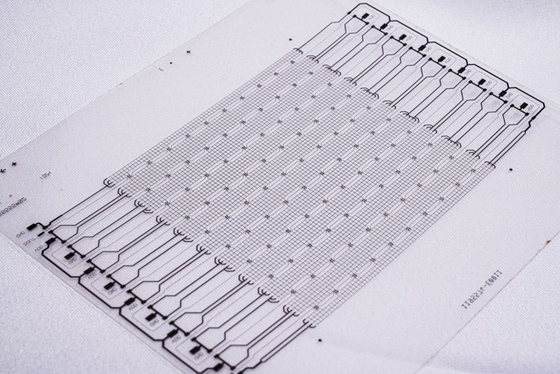

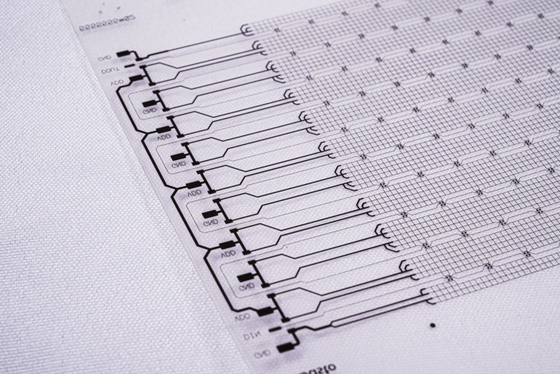

उत्पाद की विशेषताएं: डबल लेयर सर्किट बोर्ड, डबल-साइडेड ब्लैक फिल्म, व्हाइट टेक्स्ट, सतह पर सोने की परत

उत्पाद विनिर्देश:

1. हम लचीले पीसीबी और एफपीसी निर्माता हैं, आपकी आवश्यकताओं के अनुसार विभिन्न सामग्री मोटाई और प्रक्रिया आवश्यकताओं को अनुकूलित करने के लिए एलईडी लाइट स्ट्रिप एफपीसी, सटीक एफपीसी, रंगीन एलईडी स्ट्रिप एफपीसी और अन्य एलईडी लचीले सर्किट बोर्ड सिंगल, डबल-साइडेड और मल्टी-लेयर के साथ।

2. अच्छी लचीलापन और झुकने का प्रतिरोध

फैक्ट्री में एक पेशेवर झुकने वाला परीक्षक है, प्रत्येक बैच की सामग्री से गुजरती है

बड़े पैमाने पर उत्पादन से पहले हजारों झुकने वाले परीक्षण उत्पाद की गुणवत्ता सुनिश्चित करने के लिए।

एफपीसी डिज़ाइन पैरामीटर

मुख्य तकनीकी पैरामीटर:

1. के बारे में आयाम:

प्रिसिजन एफपीसी: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्ड: अधिकतम चौड़ाई 240. अधिकतम लंबाई 100 मीटर।

2. संख्या बोर्ड पर परतें सिंगल-लेयर बोर्ड संरचना सरल है और आमतौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।

• सिंगल-लेयर एफपीसी की तुलना में, डबल-साइडेड बोर्डों में तांबे की पन्नी की दो परतें होती हैं, जिनमें छेद बढ़ जाते हैं, और प्रवाहकीय पथ बनते हैं। इनका उपयोग आमतौर पर मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य उत्पादों में किया जाता है।
• 3. सोल्डर

मास्क रंग एफपीसी के सोल्डर मास्क रंग पीले, काले और सफेद होते हैं। पीला उपयोग करने का सुझाव दें, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। काली फिल्म का उपयोग आमतौर पर उच्च-अंत या प्रकाश-अवशोषित उत्पादों में किया जाता है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीली फिल्म की तुलना में सफेद कोटिंग की एक अतिरिक्त परत होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे प्रकाश जुड़नार, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद, आदि।

4. तांबे की पन्नी की मोटाई

प्रिसिजन एफपीसी सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;

• प्रिसिजन एफपीसी डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• साधारण एफपीसी सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकते हैं;
• साधारण एफपीसी डबल-लेयर बोर्ड 18-25um, 25-25um, 35-35um, या 35-70um से चुने जा सकते हैं।
• 5. न्यूनतम रेखा चौड़ाई/रेखा रिक्ति

सामान्य परिस्थितियों में, कठिनाई जितनी कम होगी, दोष दर उतनी ही अधिक होगी, और आमतौर पर कम से कम 3mil का उपयोग करने की सिफारिश की जाती है।

सेवा प्रक्रिया

1. परामर्श

एफपीसी लचीले सर्किट बोर्ड डिजाइन और आर एंड डी निर्माण पर 16 साल का ध्यान, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना।

2. प्रस्ताव

एक ही प्रकार की तकनीक, सामग्री, उन्नत तकनीक का नमूना या बैच उद्धरण, मूल्य रियायतें, ग्राहकों के लिए लागत को बहुत कम करती हैं।

3. पेशा

हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, पेशेवर उत्पादन, पैमाने हैं। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र में फैला हुआ है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ कर्मचारी हैं।

4. डिजाइन

ग्राहकों को कई अंतरराष्ट्रीय प्रणाली प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 वर्षों का पेशेवर और तकनीकी स्तर वर्षा, आपके चुनाव और विश्वास के योग्य।

5. नमूना बनाना

हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: लचीले सर्किट बोर्ड दोहरे पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।
