दक्षता FPC अनुप्रयोगों के लिए अग्नि सुरक्षा स्तर V0 के साथ डबल लेयर लचीला प्रिंटेड सर्किट बोर्ड

दक्षता FPC अनुप्रयोगों के लिए अग्नि सुरक्षा स्तर V0 के साथ डबल लेयर लचीला प्रिंटेड सर्किट बोर्ड

ब्रांड नाम:	HONGQI
मॉडल संख्या:	मुख्यालय024
एमओक्यू:	500 पीसी
कीमत:	बातचीत योग्य
प्रसव का समय:	विनिमय योग्य
भुगतान की शर्तें:	एल/सी,डी/ए,टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

प्रमाणन:

UL E477885 IATF16949 GB/T13485

इन्सुलेशन सामग्री:

जैविक राल

आधारभूत सामग्री:

ताँबा

परतों की संख्या::

दोहरा

इन्सुलेशन परत की मोटाई::

पतली प्लेट

प्रसंस्करण प्रौद्योगिकी:

लुढ़की हुई पन्नी

लौ मंद गुण::

अग्नि सुरक्षा स्तर v0

प्लेट की मोटाई:

0.25मिमी±0.05

विपणन विधि:

फ़ैक्टरी प्रत्यक्ष बिक्री

इन्सुलेट राल:

पॉलीमाइड रेजिन (पीआई)

इन्सुलेशन मोटाई:

पारंपरिक बोर्ड

अन्य सेवा:

अनुकूलित सेवाओं का समर्थन करें

यांत्रिक कठोरता::

लचीला

आवेदन क्षेत्र:

चिकित्सा उपकरण, सौंदर्य और स्वास्थ्य, मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और एलईडी लाइटिंग, संचार, आ

पैकेजिंग विवरण:

मजबूत पेपर केस के साथ पैक किया गया

आपूर्ति की क्षमता:

प्रति माह 100000 टुकड़े

प्रमुखता देना:

डबल लेयर इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड

इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड सटीकता

पीसीबी असेंबली

उत्पाद का वर्णन

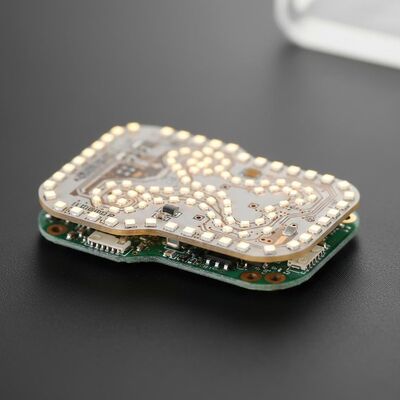

डबल लेयर इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड एलईडी लाइट प्रेसिजन एफपीसीबी विधानसभा

पेशेवर लचीले मुद्रित सर्किट बोर्ड निर्माताओं के रूप में हम FPC लचीले सर्किट बोर्ड, HDI मुद्रित सर्किट बोर्ड, SMD एलईडी लाइट स्ट्रिप्स,सीओबी एलईडी स्ट्रिप्स, पीसीबी बोर्ड डिजाइन, लचीली एलईडी डिस्प्ले स्क्रीन, इलेक्ट्रॉनिक पीसीबी, प्रिंटेड सर्किट असेंबली और सर्किट कार्ड असेंबली सेवाएं।

उत्पाद विनिर्देश

उत्पाद मॉडल:HQ024

उत्पाद का नामःपरिशुद्धता एफपीसी

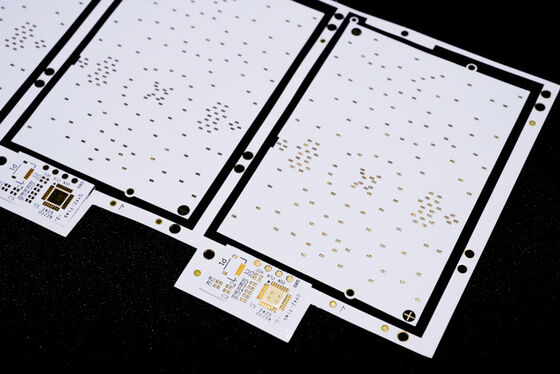

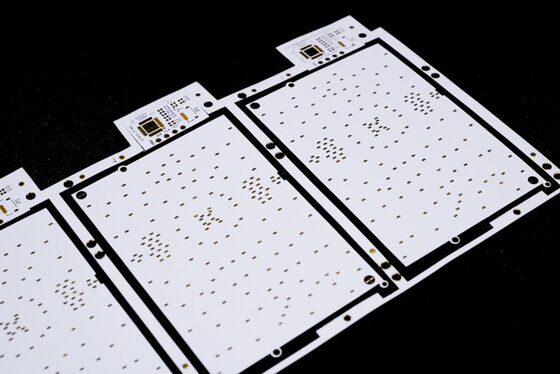

उत्पाद की विशेषताएं:डबल लेयर सर्किट बोर्ड, दो तरफा सफेद फिल्म, सफेद पाठ, सतह सोने से ढकी हुई

विभिन्न सामग्री मोटाई और प्रक्रिया आवश्यकताओं के साथ अनुकूलन योग्य लचीला पीसीबी और एफपीसी निर्माण
उत्कृष्ट लचीलापन और झुकने के प्रतिरोध - प्रत्येक बैच को बड़े पैमाने पर उत्पादन से पहले दसियों हजारों झुकने के परीक्षणों से गुजरना पड़ता है

एफपीसी डिजाइन पैरामीटर

आयाम

परिशुद्धता एफपीसीः अधिकतम आकार 240×500 मिमी (सीमा 250×500 मिमी), कोई न्यूनतम आकार सीमा नहीं। रोल सामग्री बोर्डः अधिकतम चौड़ाई 240 मिमी, अधिकतम लंबाई 100 मीटर।

परतों की संख्या

एक परत वाला बोर्ड:सरल संरचना, औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य अनुप्रयोगों के लिए आदर्श
दो तरफा बोर्ड:विशेषता दो परतों के तांबे की पन्नी के साथ बढ़ी हुई vias और गठित प्रवाहकीय मार्ग, आमतौर पर मोबाइल फोन, ऑटोमोटिव उपकरणों और अन्य उन्नत उत्पादों में इस्तेमाल किया

सोल्डर मास्क रंग विकल्प

रंग	आवेदन
पीला	विभिन्न केबल उत्पादों सहित अधिकांश उत्पादों के लिए उपयुक्त

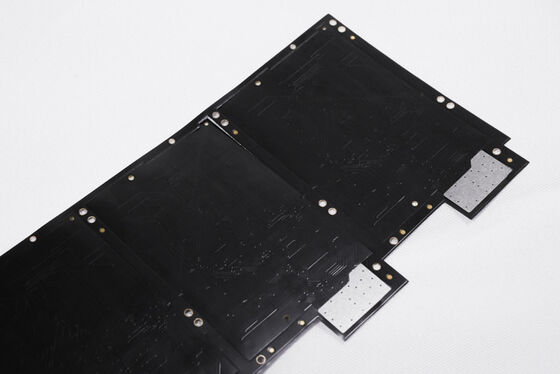

काला	आम तौर पर उच्च अंत या प्रकाश अवशोषित उत्पादों जैसे कारों, मोबाइल फोन, एलईडी डिस्प्ले में उपयोग किया जाता है
सफेद	इसमें अतिरिक्त सफेद कोटिंग है, जो प्रकाश व्यवस्था, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पादों जैसे परावर्तन की आवश्यकता वाले उत्पादों के लिए आदर्श है

तांबे की पन्नी की मोटाई

बोर्ड का प्रकार	मोटाई विकल्प
परिशुद्धता FPC एकल पैनल	18um (0.5 औंस), 35um (1 औंस)
सटीक एफपीसी दोहरी परत बोर्ड	12um (0.33oz), 18um (0.5oz), 35um (1oz)
साधारण एफपीसी एकल पैनल	18um, 25um, 35um (1 औंस), 50um
साधारण एफपीसी डबल लेयर बोर्ड	18-25um, 25-25um, 35-35um, 35-70um

न्यूनतम रेखा चौड़ाई/रेखा अंतर

आम तौर पर कम से कम 3 मिलीलीटर का उपयोग करने की सिफारिश की जाती है, क्योंकि छोटे आयाम कठिनाई और दोष दर को बढ़ाते हैं।

सेवा प्रक्रिया

परामर्श

एफपीसी लचीले सर्किट बोर्ड डिजाइन और आर एंड डी विनिर्माण में 16 वर्षों की विशेषज्ञता, व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पाद विकास और तकनीकी सहायता प्रदान करना।

उद्धरण

समान प्रौद्योगिकी और सामग्री के साथ नमूने या बैच उत्पादन के लिए प्रतिस्पर्धी मूल्य निर्धारण, ग्राहक लागत को काफी कम करने के लिए उन्नत प्रक्रियाओं का उपयोग करना।

व्यावसायिक विनिर्माण

जर्मनी, जापान और ताइवान क्षेत्रों से उन्नत उपकरण पेशेवर उत्पादन क्षमताओं के साथ। हमारे 20,000 वर्ग मीटर की सुविधा में 50 वरिष्ठ तकनीकी विशेषज्ञों सहित 800 से अधिक कर्मचारी कार्यरत हैं।

डिजाइन सेवाएं

अंतरराष्ट्रीय प्रणाली प्रमाणन के साथ व्यापक समाधान, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, एसएमटी, छेद के माध्यम से घटकों, और स्टेंसिल खोलने की सेवाएं प्रदान करते हैं।

नमूना बनाना

त्वरित उत्पादन लाइनों के साथ विशेष एफपीसी नमूना निर्माण और अनुकूलन सेवाएं - दोहरी परत लचीले सर्किट बोर्ड के नमूने 5-7 दिनों के भीतर पूरे हो जाते हैं।

प्रमाण पत्र और सम्मान

कृपया ध्यान दें:सभी तस्वीरें प्रामाणिक हैं। प्रकाश व्यवस्था, शूट कोण और डिस्प्ले रिज़ॉल्यूशन में अंतर के कारण मामूली रंग भिन्नताएं हो सकती हैं।GongDong HongQi चीन में 16 साल के अनुभव के साथ एक पेशेवर सर्किट बोर्ड निर्माता हैहम लगातार अपने उत्पादों को हर साल अपडेट और अपग्रेड करते हैं और एफपीसी नमूने बनाने और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं।सब्सट्रेट उत्पादन सहित पेशेवर समाधानों के लिए अपनी आवश्यकताओं के साथ हमसे संपर्क करें, वायरिंग, सिद्धांत डिजाइन, मोल्ड निर्माण, एसएमटी, थ्रू-होल घटक और व्यापक वन-स्टॉप सेवाएं।
