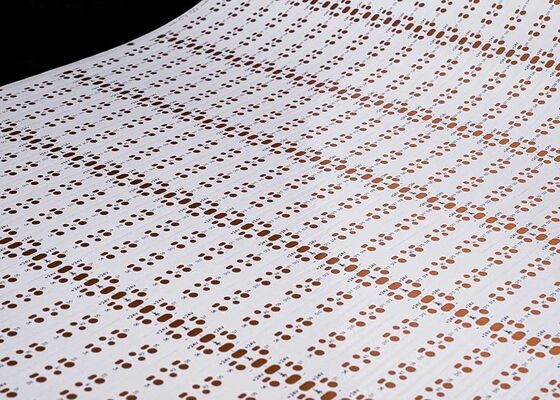

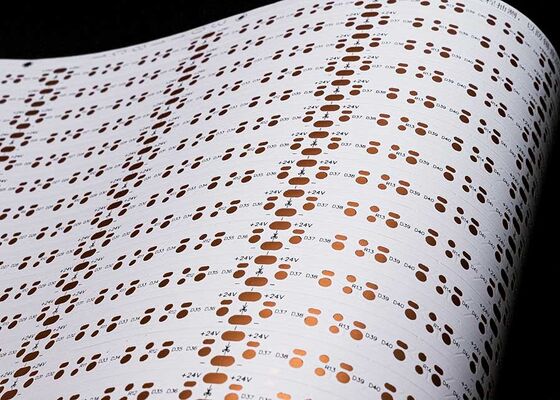

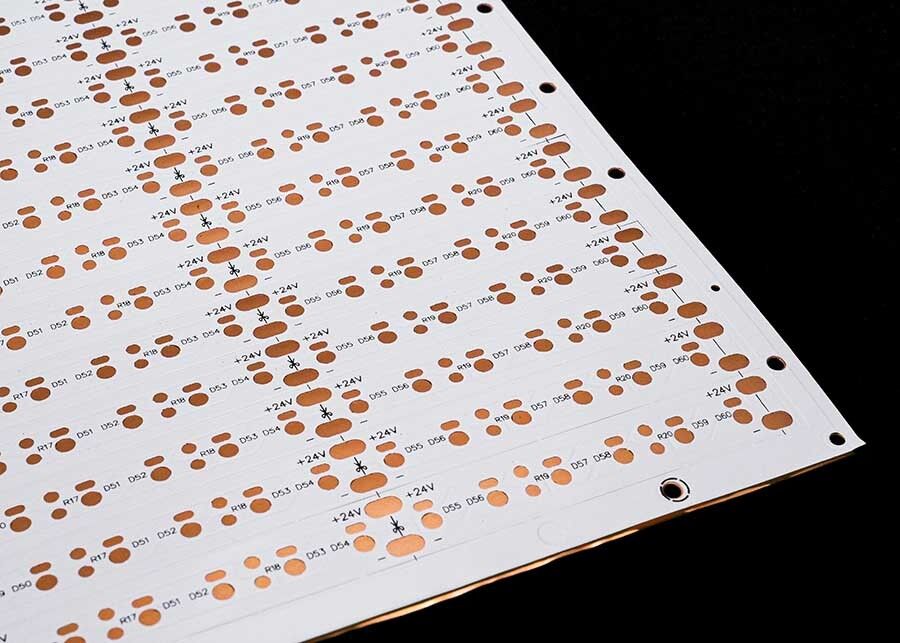

24 वी एलईडी स्ट्रिप लचीला सर्किट बोर्ड 30 लाइट बीट्स के साथ एलईडी डबल साइड बोर्ड एफपीसीबी

उत्पाद का वर्णन:

उत्पाद मॉडल:HQ30118
उत्पाद का नामलचीला एलईडी पट्टी सर्किट बोर्ड
उत्पाद की विशेषताएं२८३५-६०एलईडीएस/पीसीएस-१०*५०३-२४वी

डबल लेयर बोर्ड दो तरफा सफेद फिल्म के साथ ब्लैक कैरेक्टर ओएसपी एंटीऑक्सिडेंट

उत्पाद विनिर्देश:2835एलईडी स्ट्रिप लचीला सर्किट बोर्ड,60 प्रकाश धड़कन प्रति टुकड़ा, आकार:10*503 मिमी,24V दो तरफा बोर्ड सफेद फिल्म एफपीसीबी

एफपीसी डिजाइन पैरामीटर

मुख्य तकनीकी मापदंडः

1. लगभग आयाम:

परिशुद्धता एफपीसीः अधिकतम आकार 240X500 मिमी (सीमा 250X500 मिमी) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल सामग्री बोर्डः अधिकतम चौड़ाई 240. अधिकतम लंबाई 100 मीटर।

2. संख्या का बोर्ड पर परतें

• एकल-परत बोर्ड संरचना सरल है और आमतौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।
• एकल-परत एफपीसी की तुलना में, दो तरफा बोर्डों में तांबे की पन्नी की दो परतें, बढ़े हुए वायस और गठित प्रवाहकीय पथ होते हैं। वे आमतौर पर मोबाइल फोन में उपयोग किए जाते हैं,ऑटोमोबाइल उपकरण और अन्य उत्पाद.

3. सोल्डर मुखौटा रंग

एफपीसी के सोल्डर मास्क रंग पीले, काले और सफेद होते हैं। पीले रंग का उपयोग करने का सुझाव देते हैं,पीली फिल्म उत्पादों के विशाल बहुमत के लिए उपयुक्त है,जैसे विभिन्न केबल उत्पाद।उच्च अंत या प्रकाश अवशोषित उत्पादों में आमतौर पर काली फिल्म का उपयोग किया जाता है,जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले आदि. सफेद फिल्म में पीली फिल्म की तुलना में सफेद कोटिंग की एक अतिरिक्त परत होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है,जैसे कि प्रकाश व्यवस्था, एलईडी डिस्प्ले, चिकित्सा सौंदर्य उत्पाद आदि।

4. तांबे की पन्नी की मोटाई

• परिशुद्धता एफपीसी एकल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• सटीक एफपीसी डबल-लेयर बोर्ड का चयन 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से किया जा सकता है।
• साधारण FPC एकल पैनल 18um/25um/35um (1oz)/50um चुन सकते हैं;
• साधारण एफपीसी डबल लेयर बोर्डों का चयन 18-25um, 25-25um, 35-35um, या 35-70um से किया जा सकता है।

5न्यूनतम लाइन चौड़ाई/लाइन अंतर

सामान्य परिस्थितियों में, कठिनाई जितनी कम होगी, दोष की दर उतनी ही अधिक होगी, और आम तौर पर कम से कम 3 मिलीलीटर का उपयोग करने की सिफारिश की जाती है।

सेवा प्रक्रिया

1परामर्श

16 साल FPC लचीला सर्किट बोर्ड डिजाइन और आर एंड डी विनिर्माण पर ध्यान केंद्रित, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र,नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना.

2. प्रस्ताव

एक ही प्रकार की प्रौद्योगिकी, सामग्री, उन्नत प्रौद्योगिकी, मूल्य रियायतों का नमूना या बैच उद्धरण, ग्राहकों के लिए लागत बचाने के लिए बहुत कुछ।

3. पेशा

हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों में उन्नत उपकरण और उत्पादन प्रौद्योगिकी, पेशेवर उत्पादन, पैमाने है। हमारे कारखाने लगभग 20,000 वर्ग मीटर का क्षेत्र शामिल है,800 से अधिक कर्मचारियों और 50 वरिष्ठ तकनीकी रीढ़ के कर्मचारी के साथ.

4.डिज़ाइन

ग्राहकों को कई अंतरराष्ट्रीय प्रणाली प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच प्रदान कर सकते हैं,प्लग-इन और ओपन स्टील मेष वन-स्टॉप सर्विस, 16 वर्षों के पेशेवर और तकनीकी स्तर की वर्षा, आपकी पसंद और विश्वास के योग्य।

5. नमूना बनाना

हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसेः लचीला सर्किट बोर्ड दोहरी पैनल नमूने 5-7 दिनों के भीतर पूरा किया जा सकता है।

प्रमाण पत्र और सम्मान

कृपया ध्यान दें:

इस साइट पर सभी तस्वीरें वास्तविक हैं. प्रकाश व्यवस्था में परिवर्तन, शूटिंग कोण, और डिस्प्ले रिज़ॉल्यूशन के कारण, आप जो छवि देख रहे हैं उसमें कुछ डिग्री क्रोमैटिक विचलन हो सकता है.GongDong HongQi चीन में 16 साल के इतिहास के साथ एक पेशेवर सर्किट बोर्ड निर्माता हैहमारे उत्पादों को हर साल अद्यतन और उन्नत कर रहे हैं और हम एफपीसी नमूना बनाने और अनुकूलन सेवाओं के सभी प्रकार में विशेषज्ञता, यदि आप हमारे उत्पादों में रुचि रखते हैं,कृपया हमें अपनी आवश्यकताएं बताएं, हम आपको पेशेवर समाधान, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और अन्य वन-स्टॉप सेवा प्रदान करने में मदद करेंगे।

कृपया हमसे संपर्क करें या हमें ई-मेल करें,और हम आपको हमारे पेशेवर बिक्री टीम से एक-एक सेवा प्रदान करेंगे।आपके समय के लिए धन्यवाद.
