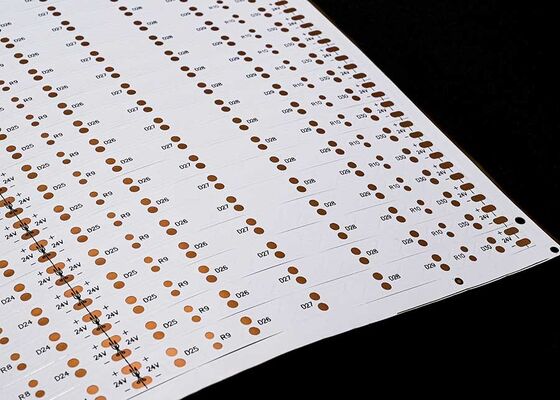

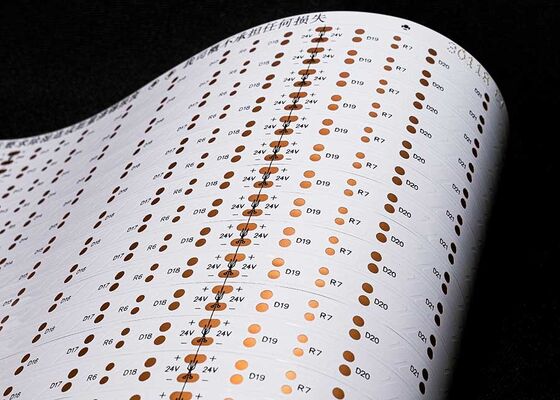

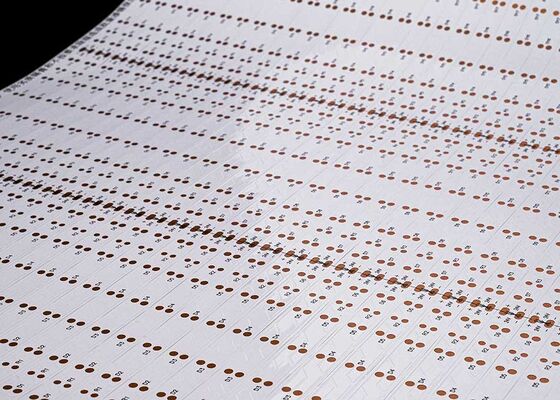

3528 एलईडी स्ट्रिप फ्लेक्सिबल सर्किट बोर्ड 30 लाइट बीट्स 24V डबल-साइडेड बोर्ड FPCB के साथ

उत्पाद मॉडल:HQ30116
उत्पाद का नाम: फ्लेक्सिबल एलईडी स्ट्रिप सर्किट बोर्ड
उत्पाद की विशेषताएं: डबल लेयर बोर्ड डबल-साइडेड व्हाइट फिल्म ब्लैक कैरेक्टर OSP एंटीऑक्सीडेंट के साथ

उत्पाद विनिर्देश:3528 एलईडी स्ट्रिप फ्लेक्सिबल सर्किट बोर्ड, प्रति पीस 30 लाइट बीट्स, आकार: 8*500mm, 24V डबल-साइडेड बोर्ड व्हाइट फिल्म FPCB

मुख्य तकनीकी पैरामीटर:

प्रेसिजन FPC: अधिकतम आकार 240X500mm (सीमा 250X500mm) है, और न्यूनतम आकार की कोई सीमा नहीं है। रोल मटेरियल बोर्ड: अधिकतम चौड़ाई 240। अधिकतम लंबाई 100 मीटर।

• सिंगल-लेयर बोर्ड संरचना सरल है और आमतौर पर औद्योगिक नियंत्रण, इलेक्ट्रॉनिक उपकरणों और अपेक्षाकृत सरल सर्किट वाले अन्य क्षेत्रों में उपयोग की जाती है।
• सिंगल-लेयर FPC की तुलना में, डबल-साइडेड बोर्ड में कॉपर फॉयल की दो परतें होती हैं, वीआईए (vias) बढ़े हुए होते हैं, और कंडक्टिव पाथ (conductive paths) बने होते हैं। इनका उपयोग आमतौर पर मोबाइल फोन, ऑटोमोटिव इंस्ट्रूमेंट्स और अन्य उत्पादों में किया जाता है।

FPC के सोल्डर मास्क के रंग पीले, काले और सफेद होते हैं। पीले रंग का सुझाव दिया जाता है, पीली फिल्म अधिकांश उत्पादों के लिए उपयुक्त है, जैसे विभिन्न केबल उत्पाद। काली फिल्म आमतौर पर हाई-एंड या प्रकाश अवशोषित करने वाले उत्पादों में उपयोग की जाती है, जैसे कार, मोबाइल फोन, एलईडी डिस्प्ले, आदि। सफेद फिल्म में पीली फिल्म की तुलना में एक अतिरिक्त सफेद कोटिंग होती है, और इसका उपयोग अक्सर उन उत्पादों में किया जाता है जिन्हें प्रतिबिंब की आवश्यकता होती है, जैसे लाइटिंग फिक्स्चर, एलईडी डिस्प्ले, मेडिकल ब्यूटी उत्पाद, आदि।

• प्रेसिजन FPC सिंगल पैनल विकल्पों में 18um (0.5oz) और 35um (1oz) शामिल हैं;
• प्रेसिजन FPC डबल-लेयर बोर्ड को 12um (0.33oz), 18um (0.5oz), और 35um (1oz) से चुना जा सकता है।
• ऑर्डिनरी FPC सिंगल पैनल 18um/25um/35um (1oz)/50um चुन सकता है;
• ऑर्डिनरी FPC डबल-लेयर बोर्ड को 18-25um, 25-25um, 35-35um, या 35-70um से चुना जा सकता है।

सामान्य परिस्थितियों में, जितनी छोटी कठिनाई होगी, दोष दर उतनी ही अधिक होगी, और आम तौर पर कम से कम 3mil का उपयोग करने की सलाह दी जाती है।

1. 1. परामर्श
   FPC फ्लेक्सिबल सर्किट बोर्ड डिजाइन और आर एंड डी निर्माण पर 16 साल का ध्यान केंद्रित, ग्राहकों को व्यक्तिगत समाधान, डिजाइन चित्र, नए उत्पादों का विकास और संबंधित तकनीकी सहायता प्रदान करना।
2. 2. प्रस्ताव
   एक ही प्रकार की तकनीक, सामग्री, उन्नत तकनीक, मूल्य रियायतें के नमूने या बैच कोटेशन, ग्राहकों के लिए लागत बचाने के लिए बहुत कुछ।
3. 3. व्यावसायिकता
   हमारी कंपनी के पास जर्मनी, जापान, ताइवान और अन्य क्षेत्रों के उन्नत उपकरण और उत्पादन तकनीक, पेशेवर उत्पादन, पैमाना है। हमारा कारखाना लगभग 20,000 वर्ग मीटर के क्षेत्र में फैला हुआ है, जिसमें 800 से अधिक कर्मचारी और 50 वरिष्ठ तकनीकी रीढ़ की हड्डी वाले कर्मचारी हैं।
4. 4. डिजाइन
   ग्राहकों को कई अंतरराष्ट्रीय सिस्टम प्रमाणन को अंतिम रूप देने के लिए समाधान प्रदान करें, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और ओपन स्टील मेश वन-स्टॉप सेवा प्रदान कर सकते हैं, 16 साल का पेशेवर और तकनीकी स्तर का अवक्षेपण, आपकी पसंद और विश्वास के योग्य है।
5. 5. नमूना बनाना
   हम FPC नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं, कंपनी के पास एक त्वरित उत्पादन लाइन है, जैसे: फ्लेक्सिबल सर्किट बोर्ड डुअल पैनल नमूने 5-7 दिनों के भीतर पूरे किए जा सकते हैं।

कृपया ध्यान दें:

इस साइट की सभी तस्वीरें वास्तविक हैं। प्रकाश व्यवस्था में बदलाव और डिस्प्ले रिज़ॉल्यूशन के कारण, आपके द्वारा देखी जाने वाली छवि में कुछ डिग्री क्रोमेटिक एबेरेशन (chromatic aberration) हो सकता है। GongDong HongQi चीन में 16 साल के इतिहास के साथ एक पेशेवर सर्किट बोर्ड निर्माता है। हमारे उत्पादों को हर साल अपडेट और अपग्रेड किया जाता है और हम सभी प्रकार के FPC नमूना बनाने और अनुकूलन सेवाओं में विशेषज्ञता रखते हैं। यदि आप हमारे उत्पादों में रुचि रखते हैं, तो कृपया हमें अपनी आवश्यकताएं बताएं, हम आपको पेशेवर समाधान, सब्सट्रेट उत्पादन, वायरिंग, सिद्धांत डिजाइन, मोल्ड, पैच, प्लग-इन और अन्य वन-स्टॉप सेवा प्रदान करने में मदद करेंगे।

कृपया हमसे ऑनलाइन संपर्क करें या हमें ई-मेल करें, और हमारी पेशेवर बिक्री टीम आपको वन-ऑन-वन सेवा प्रदान करेगी। आपके समय के लिए धन्यवाद।
